Проектирование установки для тепловой обработки многопустотных плит перекрытия

Воронежский государственный архитектурно строительный университет
Кафедра технология строительных материалов, изделий и конструкций
Курсовой проект по дисциплине "Теплотехника и теплотехническое оборудование технологии строительных изделий"
На тему: "Проектирование установки для тепловой обработки многопустотных плит перекрытия"
Воронеж 2016

Курсовая работа предусматривает анализ режима работы и технико-экономических показателей. В данной работе выбрана производительность установки – 50 000 м3/год, объектом тепловлажностной обработки является плита перекрытия ПК72.15.

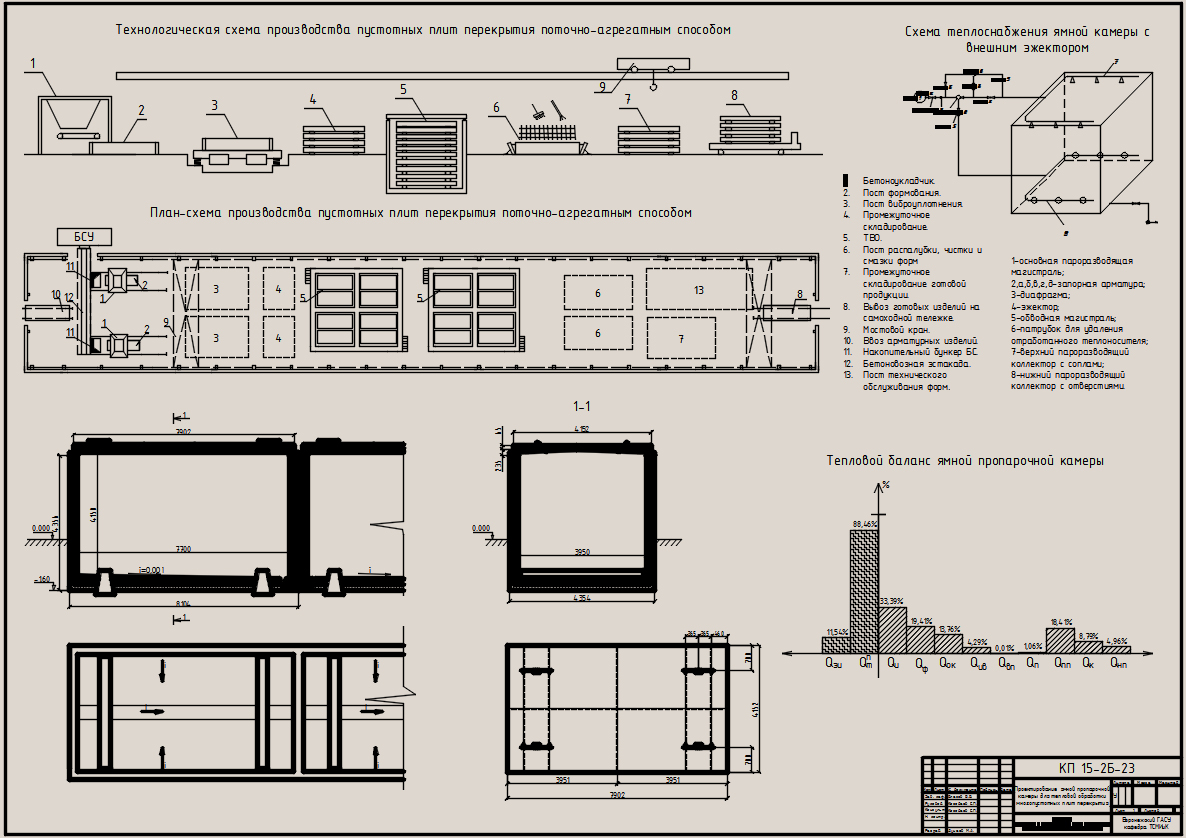

Графическая часть содержит 1 чертеж, на котором представлены:
- Чертёж ямной пропарочной камеры;
- Технологическая схема производства пустотных плит перекрытия поточно-агрегатным способом;
- План-схема производства пустотных плит перекрытия поточно-агрегатным способом;
- Схема теплоснабжения ямной пропарочной камеры с внешним эжектором;
- Тепловой баланс ямной пропарочной камеры.

Пояснительная записка (55 страниц, 12 рисунков (включая авторский, выполненный в 3Ds MAX), 10 таблиц, 18 источников).
