КОМПАС 3D 18

Производство гипсоволокнистых листов

Саратовский государственный технический университет имени Гагарина Ю.А.
Кафедра "Строительные материалы и технологии"
Дипломный проект
На тему "ПРОИЗВОДСТВО ГИПСОВОЛОКНИСТЫХ ЛИСТОВ"
Саратов 2015

Целевая установка и исходные данные:
Разработать технологическую линию по производству гипсоволок-нистых листов. Произвести выбор и обоснование технологического спосо-ба производства. Определить номенклатуру и характеристики изделия. Подобрать сырьевые материалы и основное оборудование. Разработать технологическую карту производственного процесса.
Произвести расчеты: производственной программы и производи-тельности предприятия, режима работы и фонда рабочего времени пред-приятия, потребного количества технологического оборудования, а также производственно-технологические расчеты.

Темой дипломного проекта является производство гипсоволокнистых листов.
Пояснительная записка к дипломному проекту состоит из 99 листов печатного текста, 29 таблиц и 6 рисунков и схем. В пояснительной записке произведены все необходимые расчеты при проектировании конвейерной линии производства гипсоволокнистых листов.

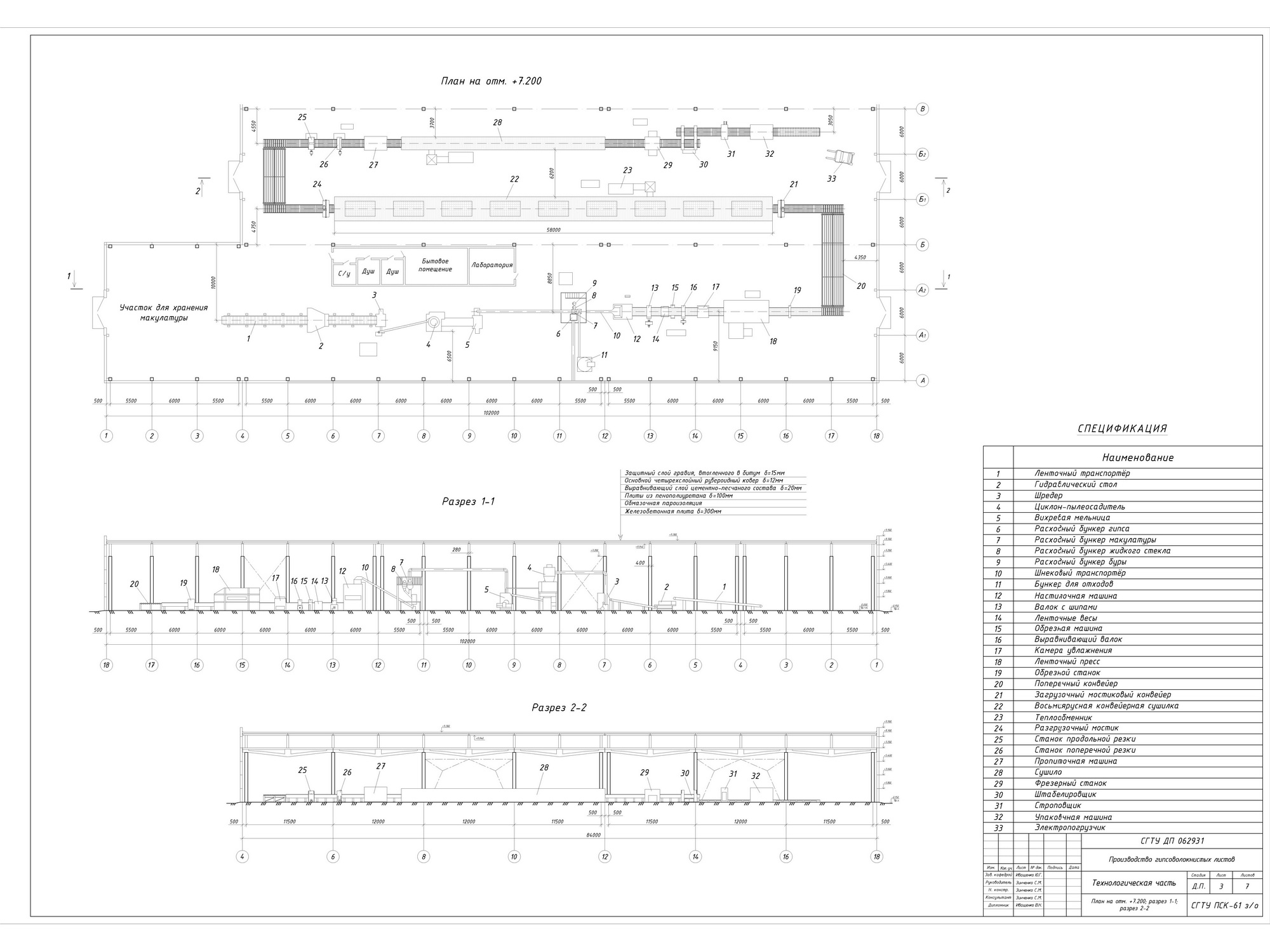

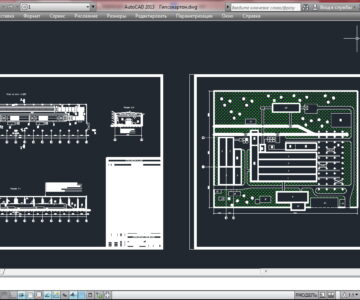

Графическая часть дипломного проекта состоит из 7 листов формата А1. На первом листе разработан генеральный план предприятия, втором – технологическая схема производства изделия, третьем – представлены план и разрезы цеха, на четвертом – разработана технологическая карта на производство изделий, на пятом – изображен тепловой агрегат (восьмиярусная сушилка), на шестом – строительная часть с расчетом стеновой панели, на седьмом в экономической части, изображена карта Саратовской области с указанием всех грузопотоков.

Состав: ПЗ, 7 листов формата А1 Язык документа

Софт: AutoCAD 2014
