Цех по производству гипсоволокнистых листов производительностью 4000т в год

Кафедра строительного материаловедения
Курсовой проект по дисциплине «Технология отделочных материалов и защитных покрытий»
на тему: Цех по производству гипсоволокнистых листов производительностью 4000т в год
2014г.

Технологическая линия производства включает в себя: измельчение макулатуры в молотковой дробилке, помол в мельнице, смешивание гипсового вяжущего, поступление листов через гидравлический пресс, далее в многоярусную сушилку, где происходит сушка до W = 1.5%, после сушки лицевая сторона листа шлифуется и обрабатывается латексом. ГВЛ-листы подаются на стол раскроя, где разрезаются на нужный формат, пакетируются и отправляются на СГП. Из ПЗ следует, что для обеспечения производства гипса 4 т/г технологическая линия должна включать: молотковую дробилку СМ431 габаритными размерами – 1,494х1,255х1,23м, ширина разгрузочной щели – 100 ±25 мм., максимальный кусок – 400 мм.,; мельница тонкого помола производительностью 1,5 т/ч, габаритные размеры в м – 5,12х1,4х1,43, гипсомешалка непрерывного действия СМ-733, производительность в т/ч – 2-15, габаритные размеры в м – 0,915х0,72х1,732

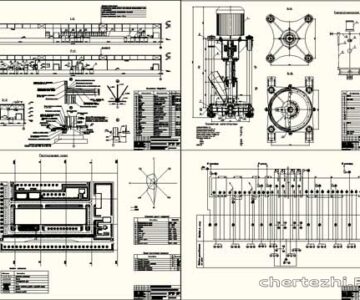

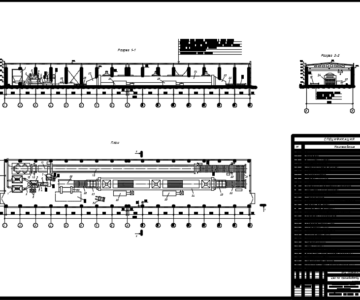

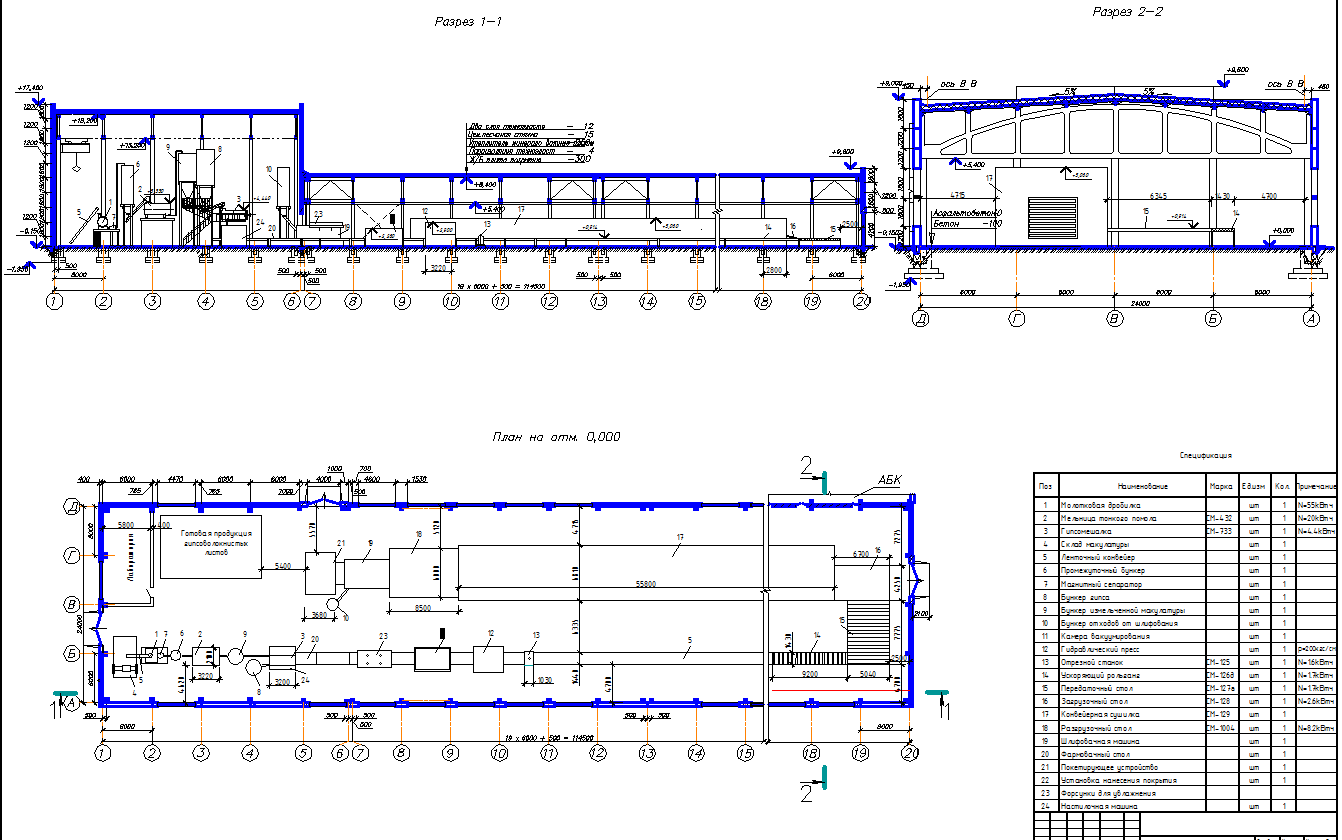

Состав: План здания, разрез 1-1, разрез 2-2 Язык документа

Софт: AutoCAD 12

Файлы:

Каталог / Промышленность / Промышленность строительных материалов / Цех по производству гипсоволокнистых листов производительностью 4000т в год

печать\ПЗ.docx
печать\граф.часть.dwg
печать\исправленное-Model.pdf
печать
