Расчет и конструирование барабанной мельницы

Учреждение образования: «Белорусский государственный технологический университет»
Факультет: Химической технологии и техники
Кафедра: Машины и аппараты химических и силикатных производств
Специальность: 1-36 07 01 «Машины и аппараты химических производств и предприятий строительных материалов»
Специализация: 1-36 07 01.02 «Машины и оборудование предприятий строительных материалов»
Курсовой проект по дисциплине «Расчет и конструирование машин и аппаратов»
Тема «Расчет и конструирование барабанной мельницы»
Минск 2021

Исходные данные:
Внутренний диаметр барабана D=3,6 м
Длина барабана L=12 м
Мощность двигателя N=1200 кВт
Частота вращения барабана n=18 об/мин

В курсовом проекте выполнен расчет и конструирование барабанной мельницы.
Произведен расчет геометрических параметров барабана. Проведена проверка корпуса барабана на прочность и жесткость. Подобрано и рассчитано на прочность фланцевое соединение барабана с торцевыми крышками. Подобраны и рассчитаны подшипники скольжения, которые обеспечивают необходимую работоспособность.

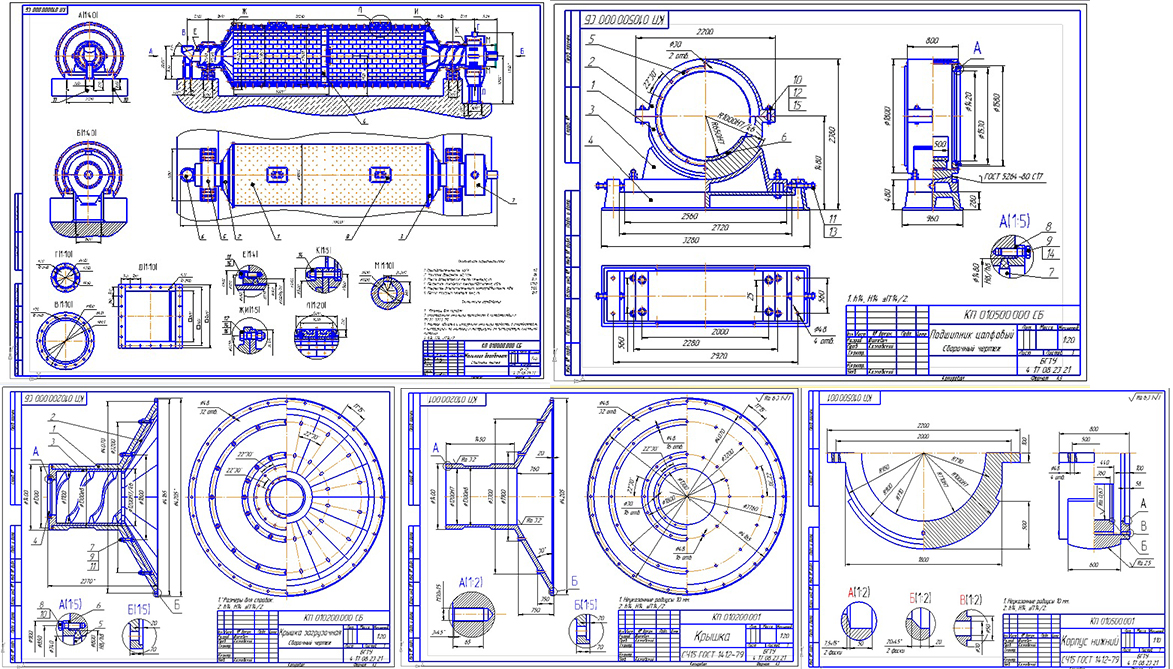

Графическая часть включает:
– сборочный чертеж барабанной мельницы – 1 лист А1;
– сборочный чертеж загрузочной цапфы – 1 лист А3;
– сборочный чертеж цапфового подшипника – 1 лист А3;
– чертеж крышки – 1 лист А3;
– чертеж корпуса подшипника – 1 лист А3.

Содержание
Введение 5
1 Конструкция и принцип действия барабанных мельниц 6
2 Выбор конструкционных материалов 13
3 Основные и проверочные расчеты 14
3.1 Подбор и уточнение расчетных данных 14
3.2 Расчет нагрузок, действующих на корпус барабана 15
3.3 Расчет корпуса на прочность 18
3.4 Проверка корпуса на жесткость 19
3.5 Расчет фланцевого соединения 20
3.6 Расчет болтов 21
3.7 Подбор и расчет опор 22
4 Степень стандартизации и унификации 24
Перечень используемых гостов 25
Заключение 26
Список использованных источников 27
