"Расчет и конструирование Дезинтегратора СМ 1221"

622

Белорусский Государственный технологический университет
Кафедра Химической технологии и техники
Курсовой проект по дисциплине "Машины и аппарата промышленности строительных материалов"
На тему "Расчет и конструирование Дезинтегратора СМ 1221"
Минск 2016

Исходные данные Дезинтегратор СМ 1221, Q=4 т/ч
Реферат
Введение
1 Принцип действия
2 Аналитический обзор
3 Расчет основных параметров
4 Прочностной расчет
Заключение
Список литературных источников

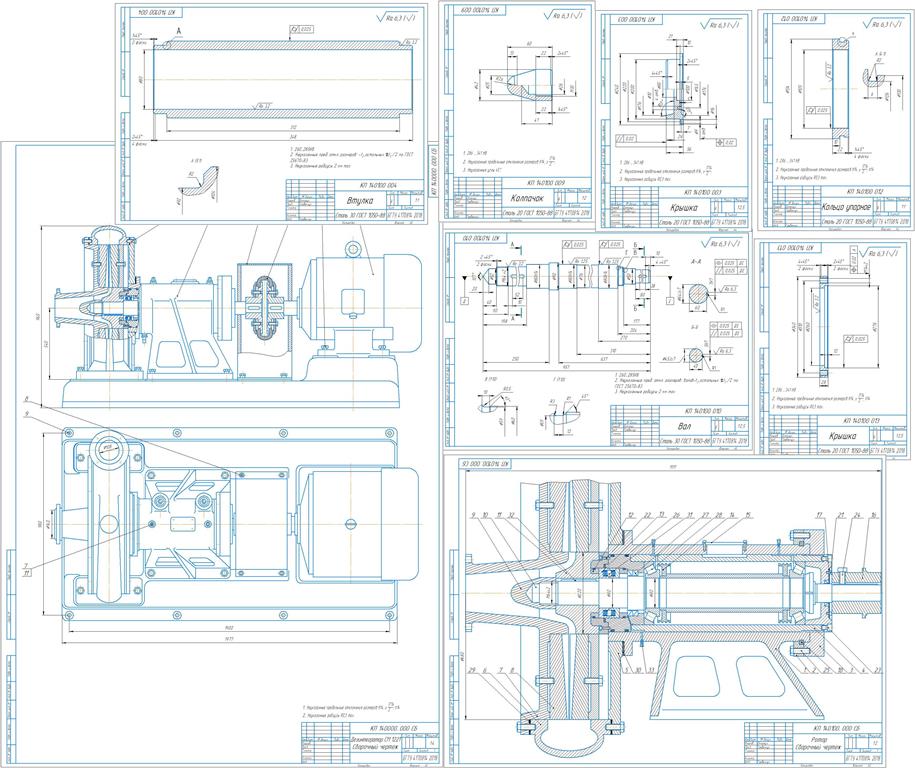

Граф часть- Общий вид Дезинтегратор СМ 1221
Сборочный чертеж ротора
Деталировка: крышка, втулка, колпачок, кольцо упорное, крышка подшипника, Вал.
Спецификация

Q=4т/ч дезинтегратор Расчет Ротор СМ 1221

Автор

Антон Остроух

Дата

17.12.2018

Язык

Русский

Состав

Дезинтегратор(СБ), Ротор (СБ), Деталировка (Крышка, Втулка,Колпачок, кольцо упорное, Крышка подшипника, Вал), Спецификация

Софт

КОМПАС-3D 2016 Как открыть?

Содержимое архива

Дезинтегратор
- 1 Принцип действия.docx
- Вал.cdw
- Введение.docx
- втулка.cdw
- Реферат,Заключени,Литература.docx
- 4 Прочностной расчет.docx
- Kryshka_bolshaya2.cdw
- колпочок.cdw
- Thumbs.db
- сборочик.cdw
- общий вид спецуха.spw
- 3 Расчет основных параметров.docx
- Спецификация.spw
- Крышка подшипника.cdw
- содержание.docx
- ДЕз см 1221.png
- 2 Аналитический обзор.docx
- кольцо упорное.cdw
- ДЕз см 1221.cdw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

В расчеты сильно не вникал, НО в глаза бросилось следующее: на чертеже четко видно, что у исполнительных поверхностей дисков дизентегратора отсутствуют "пальцы", т.е. вместо них, там имеются прорези. Вот выдержка из описания работы дезинтегратора модели СМ-1221 "Материал, подаваемый на распушку попадает в камеру между неподвижным и подвижным дисками с радиальными прорезями, куски материала попадают под воздействие выступов на диске и центробежных сил". Ни слова о "пальцах". А в расчетной части присутствует нахождение параметров "пальцев" и посчитано их кол-во -36. А где они на чертеже? Вывод: чертеж от одной машины, расчет для другой...
