Расчет и проектирование бегунов с неподвижной чашей

Белорусский государственный технологический университет, Кафедра машин и аппаратов химических и силикатных производств,

КУРСОВОЙ ПРОЕКТ
по дисциплине «Машины и оборудование предприятий строительных материалов»

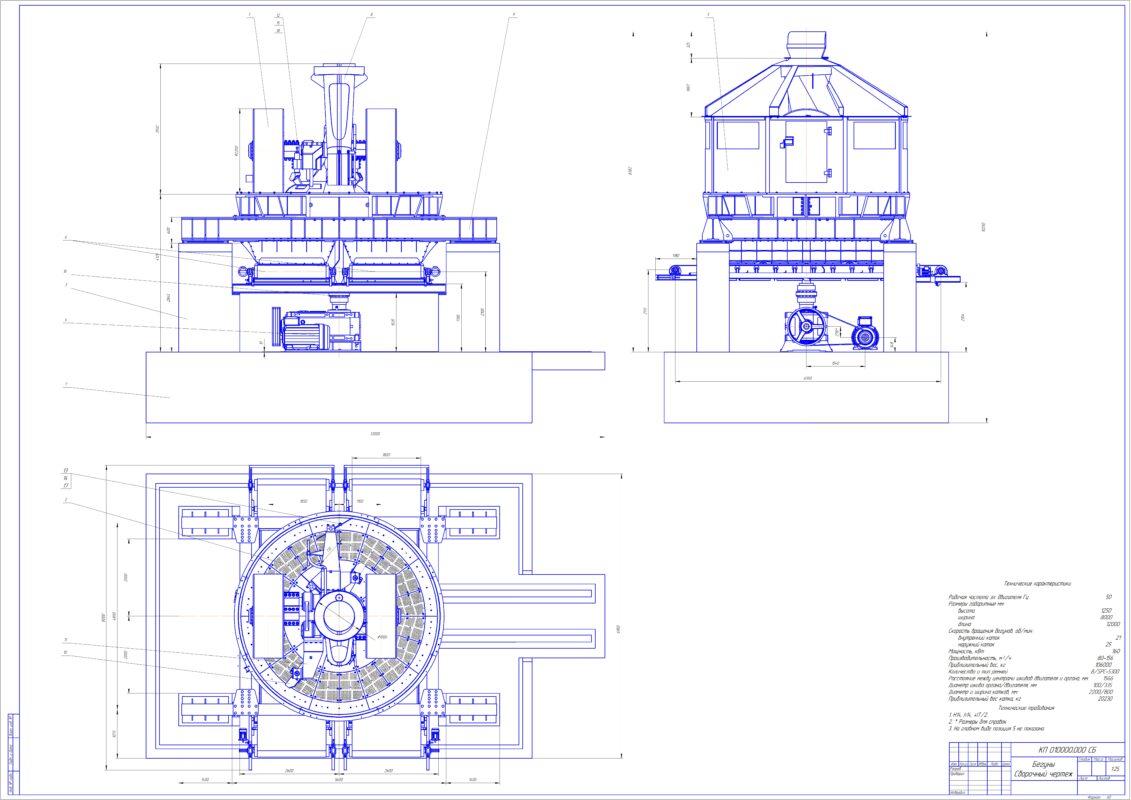

Тема проекта Расчет и проектирование бегунов с неподвижной чашей
Минск 2021

Скорость вращения бегунов, об/мин.:
внутренний каток 21
наружний каток 25
Мощность, кВт 160
Производительность, м /ч 80-156
Приблизительный вес, кг 106000
Количество и тип ремней 8/SPC-5300
Расстояние между центрами шкивов двигателя и органа, мм 1566
Диаметр шкива органа/двигателя, мм 100/335
Диаметр и ширина катков, мм 2200/800

В курсовой работе произведен аналитический обзор технологического оборудования в производстве строительных материалов. Приведена общая классификация бегунов. Произведен расчет основных параметров бегунов, так же расчет конической передачи. Нашли диаметр вертикального вала, и определили изгибающий момент на ось катка.
Введение
1 Конструкция и принцип действия машины
2 Аналитический обзор
2.1 Общие сведения
2.2 Патентный обзор
3 Эксплуатационный расчет
3.1 Расчет основных параметров бегунов
3.2 Определение усилий действующих в зубчатом зацеплении конической передачи
4 Прочностной расчет
4.1 Расчет вертикального вала
4.2 Расчет оси катка
Заключение
Список использованной литературы
