Разработка истирателя радиального с рабочим органом щеткой

Белорусско-Российский университет
Кафедра строительно-дорожных и подъемно-транспортных машин
Курсовой проект по дисциплине "Строительно-дорожные и коммунальные машины"
На тему: "Экспериментальный штифтовой истиратель с разработкой метода расчета основных параметров "
Могилев 2014

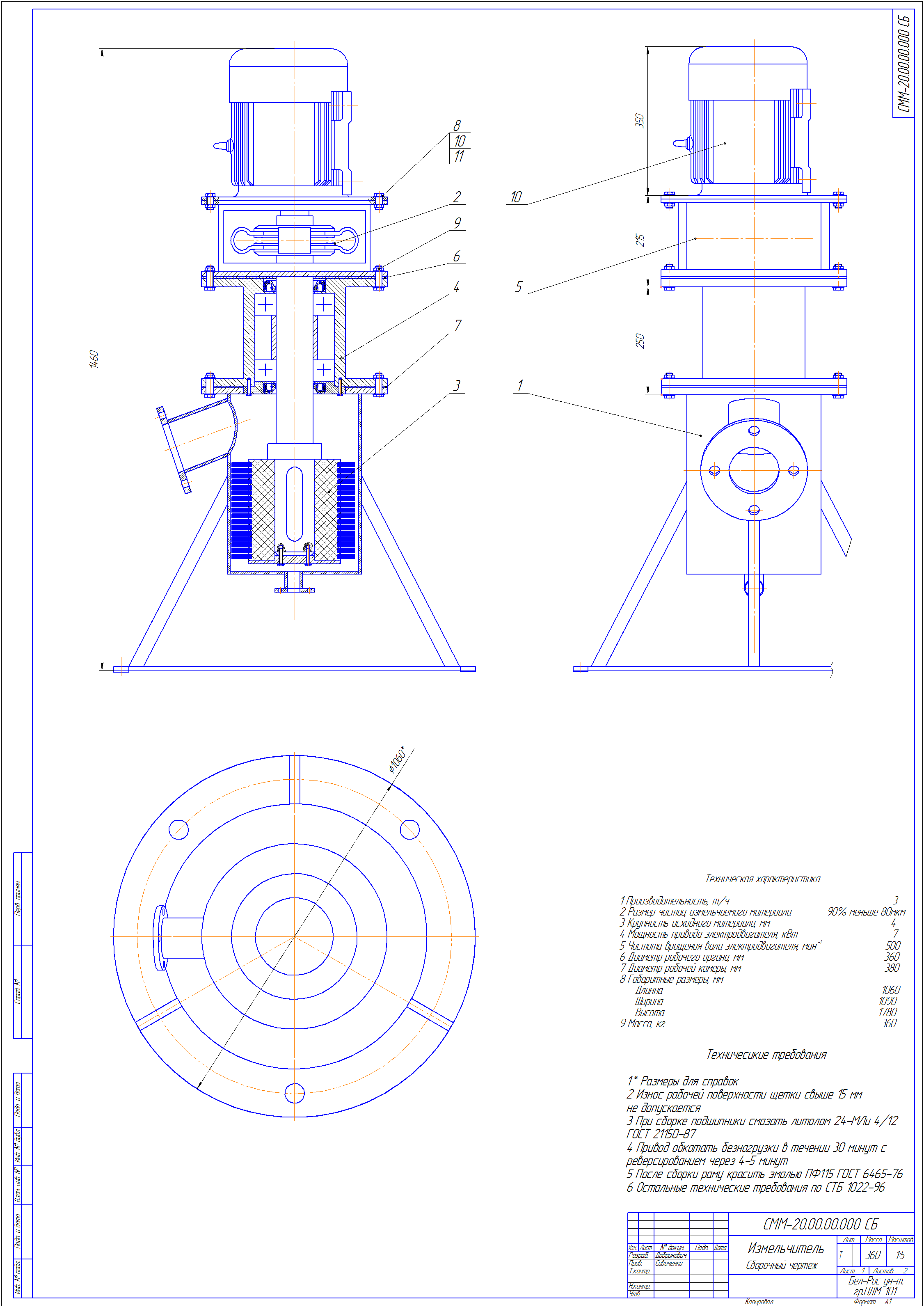

Аппарат представляет собой цилиндрическую емкость , внутри которой будет находиться цилиндрическая щетка. Щетка будет обкатываться по внутренней поверхности емкости. В движение щетка будет приводиться двигателем, соединенным с помощью гибкой муфты. Поступать материал будет из бака. Измельчитель представляет собой вращающуюся щётку, с помощью которой материал разрушается.

Изучив проблематику вопроса в потребности современной промышленности в материалах, включающих в свою структуру нанодисперстные частицы можно сделать вывод:
- потребность в нанодисперсных композициях существует во всех отраслях народного хозяйства;
- область применения нанодисперстных частиц безгранична;
- существующие аппараты позволяющие дробить частицы до наноразмеров очень энергоемкие;
- необходимо искать новые пути получения частиц наноразмера.

истирателя радиального

Данный агрегат будет измельчать следующее материалы:
1. Алюминий.
2. Целлюлоза.
3. Полиэтилен.

Техническая характеристика
1 Производительность, т/ч 3
2 Размер частиц измельчаемого материала 90% меньше 80мкм
3 Крупность исходного материала, мм 4
4 Мощность привода электродвигателя, кВт 10
5 Частота вращения вала электродвигателя, мин 500
6 Диаметр рабочего органа, мм 360
7 Диаметр рабочей камеры, мм 380
8 Габаритные размеры, мм
Длинна 1060
Ширина 1090
Высота 1780
9 Масса, кг 360
