Разработка технологического процесса изготовления внешней стеновой панели

КИСИ ТБКВМ основы производства сборных жби
тема работы: разработка технологического процесса железобетонных конструкций
Киев 2014

конструкция: внешняя стеновая панель нулевого цикла (ЗНЦ 61.20.30-25Т).
Конструктивная характеристика заданного изделия:
Внешняя стеновая панель нулевого цикла (ЗНЦ 61.20.30-25Т).
Класс бетона В = 25;
Объем бетона 2,13 м3;
Расчетная длина - L = 6120 мм;
Расчетная высота - H = 2020 мм;
Расчетная толщина В = 300 мм;
Объем пенополистирола 0,03 м3;
Объем минераловатной плиты 1 м3;
армирование:
Пространственный каркас - 1 шт;
Сетка 1 шт;

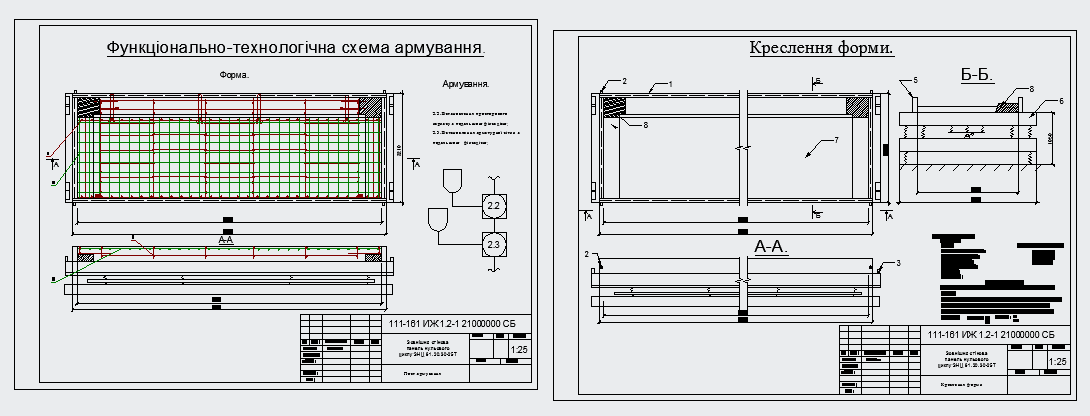

Состав: пост формирования, пост армирования, схема армирования, опалубочный чертеж Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Промышленность / Промышленность строительных материалов / Разработка технологического процесса изготовления внешней стеновой панели

ЗБК.doc
курс
Курсовий ЗБК.dwg
