КОМПАС 3D 18

Среднеходовая валковая дробилка

Белорусский государственный технологический университет
Кафедра химической технологии вяжущих материалов

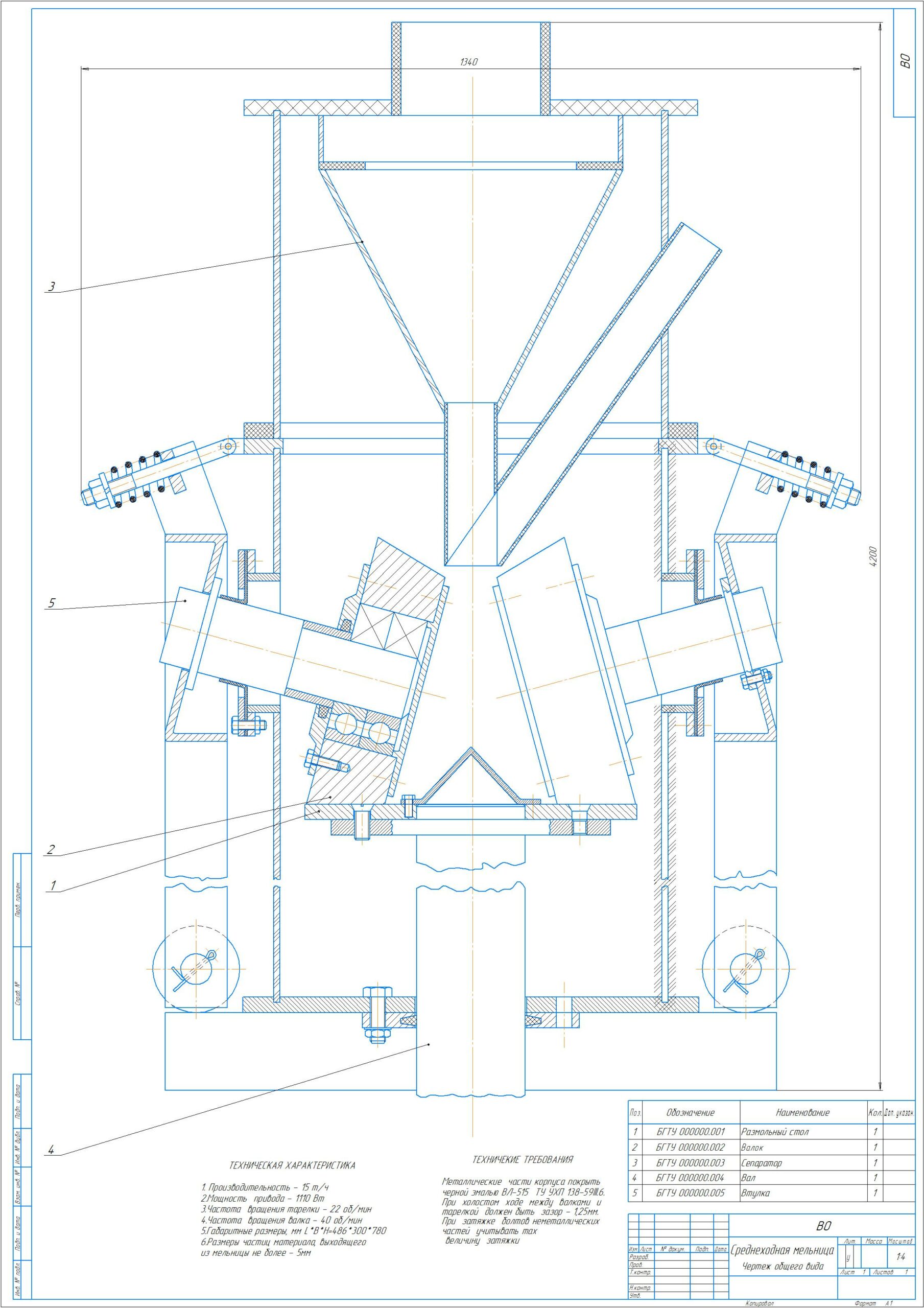

Чертеж общего вида "Среднеходовая валковая дробилка"
Минск 2018

Среднеходовая валковая дробилка предназначена для измельчения материалов до мелкой фракции.
Техническая характеристика
1. Производительность - 15 т/ч
2.Мощность привода - 1110 Вт
3.Частота вращения тарелки - 22 об/мин
4.Частота вращения валка - 40 об/мин
5.Габаритные размеры, мм L*B*H=486*300*780
6.Размеры частиц материала, выходящего
из мельницы не более - 5мм

Состав: Среднеходовая валковая дробилка (ВО) Язык документа

Софт: КОМПАС-3D 17

Просмотр файлов
среднеходовая валковая дробилка.cdw
