КОМПАС 3D 18

Ножевая дробилка производительностью 15 т.ч

Белорусско-Российский университет
Кафедра строительные дорожные машины
Дипломный проект по дисциплине "Машины для производства строительных материалов"
На тему "Проектирование ножевой дробилки производительностью 15 т.ч"
Могилев 2011

Исходные данные производительность 15 т/ч
В данной работе проектируется ножевая дробилка для измельчения влажных материалов с механизмом камневыделения.

Содержание
Введение 6
1 Анализ научно – технической информации 8
1.1 Обзор и анализ научно – технической информации 8
1.2 Анализ патентной информации 13
1.3 Обоснование темы проекта и описание разрабатываемой машины 21
2 Расчет основных параметров 25
2.1 Расчет основных параметров измельчителя ТБО 25
2.2 Расчет основных параметров агрегата для измельчения влажных материалов 27
2.3 Подбор электродвигателя агрегата для измельчения влажных материалов 28
2.4 Подбор электродвигателя для измельчителя ТБО 29
2.5 Расчет основных параметров клиноременной передачи измельчителя ТБО 30
2.6 Расчет производительности агрегата для измельчения влажных материалов 33
2.7 Расчет производительности измельчителя ТБО 33
3 Расчет на прочность 35
3.1 Расчет ротора агрегата для измельчения влажных материалов 35
3.2 Расчет ротора измельчителя ТБО 39
3.3 Расчет подшипниковых узлов 47
3.4 Расчет шпонок 48
4 Метрология и стандартизация 50
4.1 Средства измерения влажности сыпучих материалов 50
4.2 Подготовка и проведение измерений 50
4.3 Обработка результатов 52
5 Охрана труда 54
5.1 Перспективы развития охраны труда в СДМ 54
5.2 Анализ потенциальных опасностей при работе агрегата для измельчения влажных материалов 54
5.3 Технические и технологические решения по снижению выявленных потенциальных опасностей 44
5.4 Разработка мер безопасности при эксплуатации измельчителя влажных материалов 60
5.5 Вывод по разделу 63
6 Техпроцесс изготовления детали 64
6.1 Назначение детали 64
6.2 Анализ технологичности конструкции 65
6.3 Определение типа производства 65
6.5 Назначение технологического маршрута обработки 68
6.6 Расчет припусков 69
6.7 Выбор оборудования и приспособлений 70
6.8 Расчет режимов резания 71
6.9 Расчет норм времени 77
7 Расчет экономической эффективности 81
7.1 Выявление назначения и области применения новой техники 81
7.2 Выявление конструкторских и эксплуатационных преимуществ новой техники 81
7.3 Определение годовой эксплуатационной производительности 82
7.4 Определение цены новой техники 84
7.5 Определение годовых текущих издержек 90
7.6 Расчет экономического эффекта 96
8 Энерго – и ресурсосбережение 99
9 Результаты экспериментальных исследований 102
Заключение 106
Список литературы 107
Приложение А
Приложение Б

В дипломном проекте были разработаны агрегаты, позволяющие измельчать разнородные по составу материалы, а также материалы, имеющие повышенную влажность. Эти задачи были достигнуты за счет внедрения принципиально нового механизма воздействия на измельчаемый материал, заключающийся в двухконтурном селективном измельчении свободным ударом с последовательным удалением целевых продуктов бильными, ножевыми и фрезерными рабочими элементами.
Основные преимущества разработанных агрегатов заключается в переработки любых разнородных материалов, твердых бытовых отходов, щепы, глины, мергеля, мела, бумаги, картона, полиэтилена с широким диапазоном крупности, влажности, прочности и других свойств.
Данные агрегаты можно использовать для переработка ТБО для сжигания в цементных печах, приготовление состава для получения биотоплива, утилизация широкой гаммы отходов, приготовление сложных составов шихт и смесей, проведение процессов мехактивации и т.д.
Для подтверждения правильности проектирования была разработана экспериментальная установка на которой были проведены ряд экспериментов, подтверждающих эффективность применения данной машины.
Разработанный агрегат для измельчения твердых бытовых отходов дает существенный экономический эффект, при использовании его на цементных заводов. Позволяет сократить потребления газа на 25%, а также позволяет решить проблему утилизации бытовых отходов, тем самым улучшить экологическую обстановку в РБ.

Техническая характеристика

Измельчитель твердых бытовых отходов
1 Измельчаемый материал твердве бытовые отходы
2 Влажнось до, % 30
3 Производительность, т/ч 10-15
4 Максимальный размер исходных кусков, мм 300
5 Размер кусков измельченного материала менее, мм 20
6 Размер отверстия приемной части, мм:
длина 1000
ширина 360
7 Высота камеры измельчения, мм 920
8 Диаметр ротора, мм 960
9 Частота вращения ротора, мин 1200
10 Мощность приводного эл. двигателя, кВт 95
11 Количество рядов ножей в камере
верхней 2
нижней 6
12 Габаритные размеры, мм:
длинна 2040
высота 1600
ширина 1380
13 Масса, кг 2538

Агрегат для измельчения влажных материалов
1 Измельчаемый материал: мел, мергель,глина
2 Производительность, т/ч 15
3 Максимальный размер исходных кусков,мм 750
4 Размер кусков измельченного
материала менее, мм 30
5 Размер приемной части, мм:
длинна 2650
ширина 650
6 Влажность до,% 30

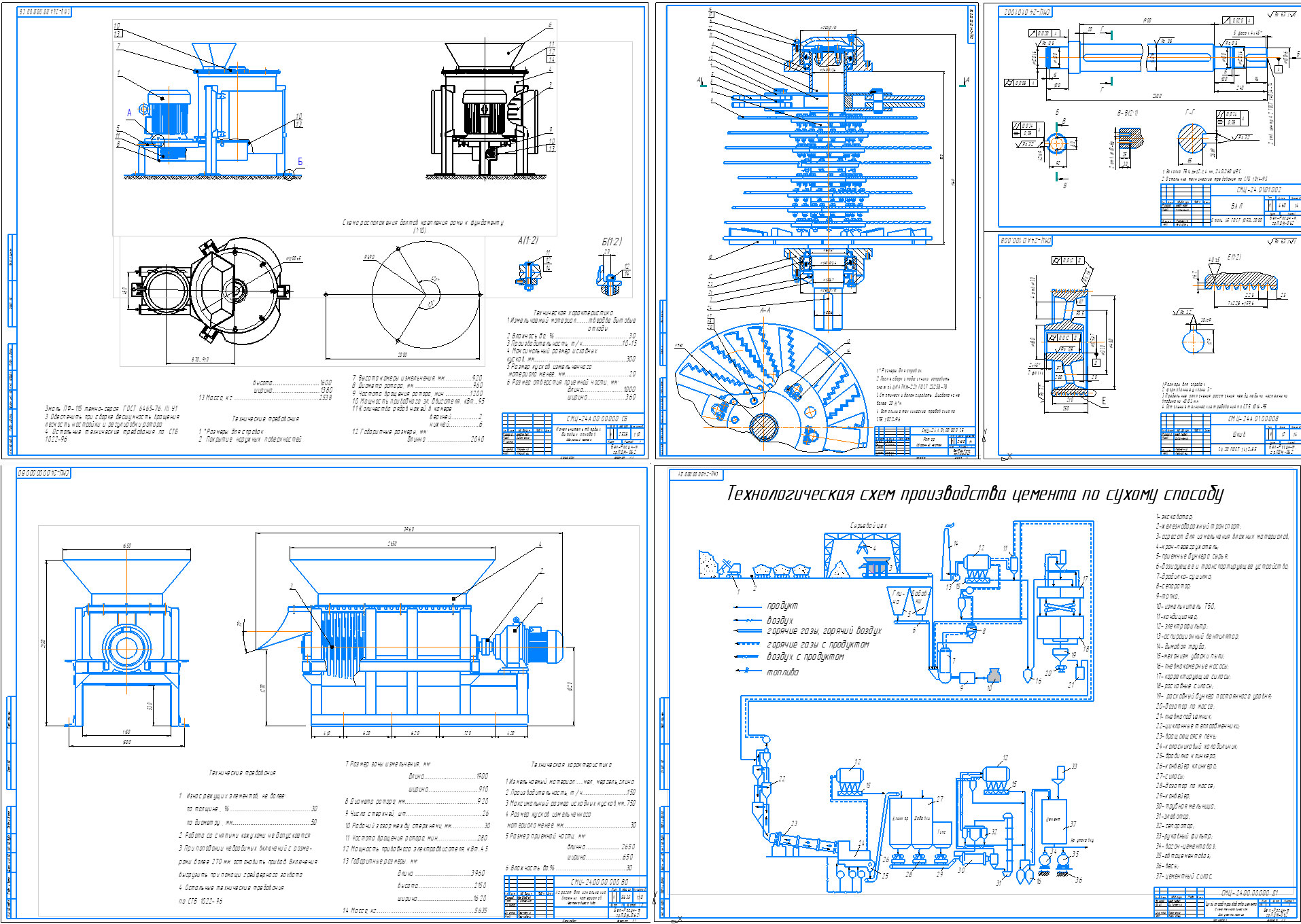

Состав: Графическая часть содержит общий вид, сборочные чертежи, деталировку, эксперементальные графики, техпроцесс изготовления детали. ПЗ Язык документа

Софт: КОМПАС-3D SP2

Каталог / Машиностроение и механика / Ножевая дробилка производительностью 15 т.ч

Просмотр файлов
Диплом/
Диплом/ПЗ/
Диплом/ПЗ/Записка.docx
Диплом/ПЗ/Лист Microsoft Excel (2).xlsx
Диплом/ПЗ/Лист Microsoft Excel.xlsx
Диплом/ПЗ/Содержание.DOC
Диплом/ПЗ/Спецификация Ротор.doc
Диплом/ПЗ/Спецификация сборочный чертеж.doc
Диплом/Чертежи/
Диплом/Чертежи/[016310].jpg
Диплом/Чертежи/[016315].jpg
Диплом/Чертежи/[016319].jpg
Диплом/Чертежи/[016320].jpg
Диплом/Чертежи/[016337].jpg
Диплом/Чертежи/[016339].jpg
Диплом/Чертежи/Ведомость технического проекта.cdw
Диплом/Чертежи/Лист 1-Общи вид.cdw
Диплом/Чертежи/Лист 2-Сборочник.cdw
Диплом/Чертежи/Лист 3-Вал в сборе.cdw
Диплом/Чертежи/Лист 4-Деталировка.frw
Диплом/Чертежи/Лист 5-Схема.cdw
Диплом/Чертежи/Лист 6-Тех.маш.cdw
Диплом/Чертежи/Лист 7-Плакат1.cdw
Диплом/Чертежи/Лист 8-Эксперимент.cdw
