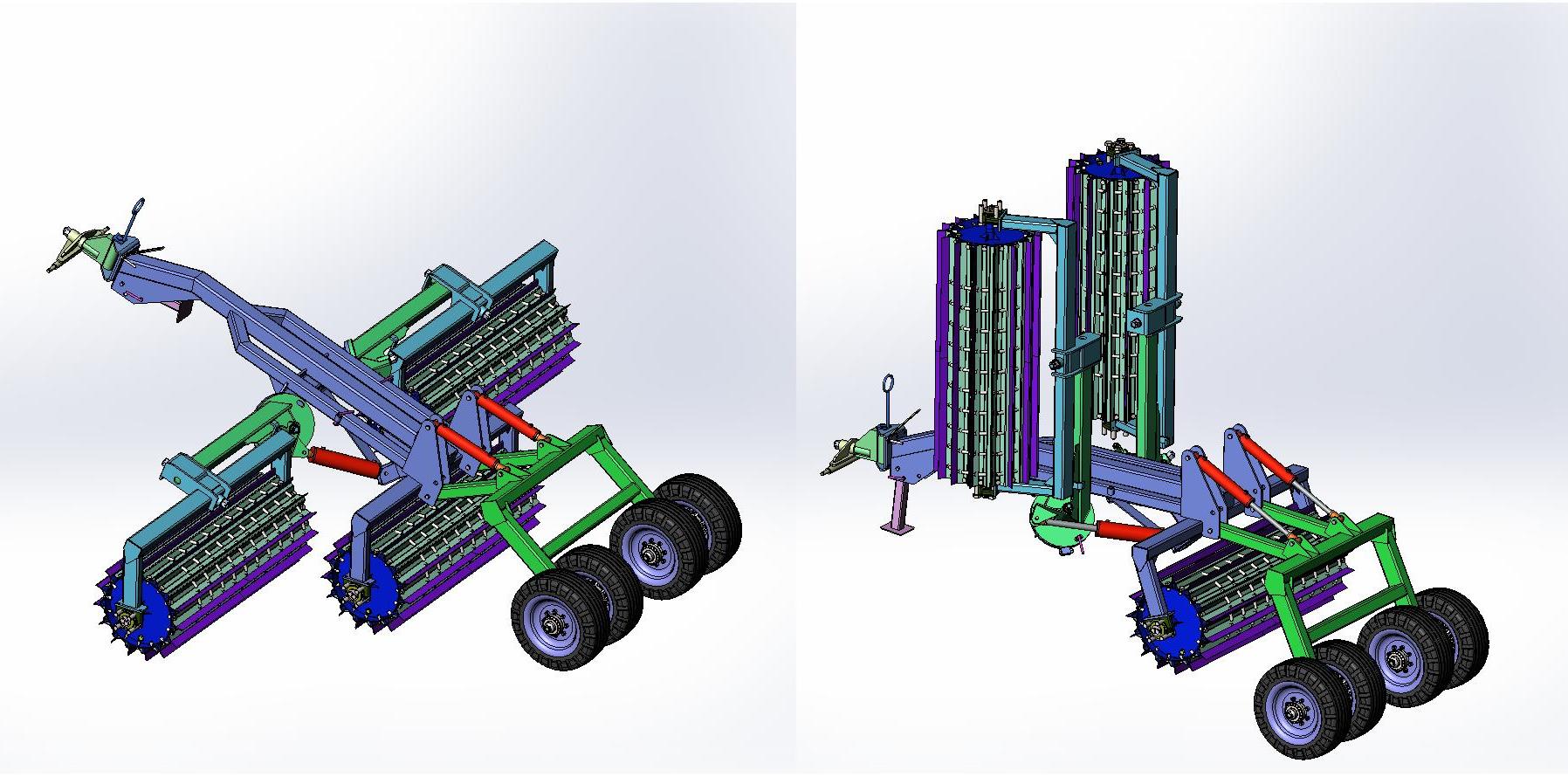

Ножевой культиватор 6-ти метровый

Ножевой культиватор предназначен для измельчения остатков стеблей подсолнуха после уборки на полях.
Культиватор оснащен специальными закаленными ножами, которые во время работы с рабочей скоростью 18-25 км/час гарантируют измельчение пожнивных остатков. Измельчение осуществляется за счет наборов ножей, которые расположены по всей поверхности барабана. Ножевой агрегат представляет собой стальной барабан, который необходимо заполнить водой, чтобы придать дополнительный вес. Ширина захвата культиватора до 6 метров.
Культиватор предназначен для трактора, имеющего 250 - 330 л.с. Он имеет низкий центр тяжести. Идеально подходит для выравнивания трудных и больших участков. Сам культиватор состоит из трех частей с 3-ю секциями. Конструкция катка распределяется так, что каждая часть катка равномерно оказывает давление на почву, но при этом каждая секция независима друг от друга.

Состав: 3Д модель культиватора, подсборки узлов, детали.

Софт: SolidWorks 2014

Файлы:

Ножевой культиватор/

Ножевой культиватор/0. Детали головной сборки/

Ножевой культиватор/0. Детали головной сборки/СЛ 400.00.00.001 Ось ф30.SLDPRT

Ножевой культиватор/0. Детали головной сборки/СЛ 400.00.00.002 Ось ф35.SLDPRT

Ножевой культиватор/0. Детали головной сборки/СЛ 400.00.00.003 Ось ф25.SLDPRT

Ножевой культиватор/0. Детали головной сборки/СЛ 400.00.00.004 Втулка ф60хф50х70.SLDPRT

Ножевой культиватор/0. Детали головной сборки/СЛ 400.00.00.005 Ось (пруток ф52).SLDPRT

Ножевой культиватор/1. Центральная рама/

Ножевой культиватор/1. Центральная рама/СЛ 400.01.00.000 Центральный каркас.SLDASM

Ножевой культиватор/1. Центральная рама/СЛ 400.01.00.001 Уголок (лист 10).SLDPRT

Ножевой культиватор/1. Центральная рама/СЛ 400.01.00.002 Полоса (лист 10).SLDPRT

Ножевой культиватор/1. Центральная рама/СЛ 400.01.00.003 Труба (труба 50х6-50).SLDPRT

Ножевой культиватор/1. Центральная рама/СЛ 400.01.01.000 Рама катка центральная.SLDASM

Ножевой культиватор/1. Центральная рама/СЛ 400.01.01.001 Балка (150х100х7-2260).SLDPRT

Ножевой культиватор/1. Центральная рама/СЛ 400.01.02.000 Кронштейн гидроцилиндра.SLDASM

Ножевой культиватор/1. Центральная рама/СЛ 400.01.02.001 Плита гидроцилиндра (лист 16).SLDPRT

Ножевой культиватор/1. Центральная рама/СЛ 400.01.02.002 Плита (лист 10).SLDPRT

Ножевой культиватор/1. Центральная рама/СЛ 400.01.03.000 Балка боковых секций.SLDASM

Ножевой культиватор/1. Центральная рама/СЛ 400.01.03.001 Балка (150х100х7-1200).SLDPRT

Ножевой культиватор/1. Центральная рама/СЛ 400.01.03.001 Балка 111111(150х100х7-1200).SLDPRT

Ножевой культиватор/1. Центральная рама/СЛ 400.01.03.002 Диск (лист 30).SLDPRT

Ножевой культиватор/1. Центральная рама/СЛ 400.01.03.003 Труба (труба 83х14-230).SLDPRT

Ножевой культиватор/1. Центральная рама/СЛ 400.01.03.004 Уголок (лист 10).SLDPRT

Ножевой культиватор/1. Центральная рама/СЛ 400.01.03.005 Уголок (лист 10).SLDPRT

Ножевой культиватор/1. Центральная рама/СЛ 400.01.03.006 Щит (лист 16).SLDPRT

Ножевой культиватор/1. Центральная рама/СЛ 400.01.03.007 Упор (квадрат 50).SLDPRT

Ножевой культиватор/1. Центральная рама/СЛ 400.01.04.000 Рама центральная.SLDASM

Ножевой культиватор/1. Центральная рама/СЛ 400.01.04.001 Центральная балка (150х150х8-2500).SLDPRT

Ножевой культиватор/1. Центральная рама/СЛ 400.01.04.002 Боковая балка (100х100х8-1850).SLDPRT

Ножевой культиватор/1. Центральная рама/СЛ 400.01.04.003 Угловая балка (100х100х8-390).SLDPRT

Ножевой культиватор/1. Центральная рама/СЛ 400.01.04.004 Плита крепления тяги (лист 16).SLDPRT

Ножевой культиватор/1. Центральная рама/СЛ 400.01.04.005 Заглушка 100х100 (лист 8).SLDPRT

Ножевой культиватор/1. Центральная рама/СЛ 400.01.04.006 Заглушка 150х150 (лист 8).SLDPRT

Ножевой культиватор/1. Центральная рама/СЛ 400.01.04.007 Балка крепления тяги (150х150х8-700).SLDPRT

Ножевой культиватор/1. Центральная рама/СЛ 400.01.04.008 Плита стойки (лист 10).SLDPRT

Ножевой культиватор/1. Центральная рама/СЛ 400.01.04.009 Перемычка пластин стойки (лист 10).SLDPRT

Ножевой культиватор/1. Центральная рама/СЛ 400.01.05.000 Кронштейн цилиндров.SLDASM

Ножевой культиватор/1. Центральная рама/СЛ 400.01.05.001 Лист проушин (лист 10).SLDPRT

Ножевой культиватор/1. Центральная рама/СЛ 400.01.05.002 Лист (лист 10).SLDPRT

Ножевой культиватор/1. Центральная рама/СЛ 400.01.05.003 Проушина (лист 10).SLDPRT

Ножевой культиватор/1. Центральная рама/СЛ 400.01.05.004 Лист (лист 10).SLDPRT

Ножевой культиватор/2. Боковое крыло/

Ножевой культиватор/2. Боковое крыло/СЛ 400.02.01.000 Рама боковая.SLDASM

Ножевой культиватор/2. Боковое крыло/СЛ 400.02.01.001 Балка (150х100х7-2260).SLDPRT

Ножевой культиватор/2. Боковое крыло/СЛ 400.02.01.002 Балка боковая (150х100х490).SLDPRT

Ножевой культиватор/2. Боковое крыло/СЛ 400.02.01.003 Пластина (лист 16).SLDPRT

Ножевой культиватор/2. Боковое крыло/СЛ 400.02.01.004 Заглушка (лист 6).SLDPRT

Ножевой культиватор/2. Боковое крыло/СЛ 400.02.01.005 Уголок (лист 10).SLDPRT

Ножевой культиватор/2. Боковое крыло/СЛ 400.02.01.006 Труба (труба 83х14-250).SLDPRT

Ножевой культиватор/2. Боковое крыло/СЛ 400.02.01.007 Пластина (лист 16).SLDPRT

Ножевой культиватор/2. Боковое крыло/СЛ 400.02.01.008 Пластина (лист 16).SLDPRT

Ножевой культиватор/2. Боковое крыло/СЛ 400.02.01.009 Пластина (лист 16).SLDPRT

Ножевой культиватор/2. Боковое крыло/СЛ 400.02.01.010 Упор (лист 16).SLDPRT

Ножевой культиватор/2. Боковое крыло/СЛ 400.02.02.000 Кронштейн правый.SLDASM

Ножевой культиватор/2. Боковое крыло/СЛ 400.02.02.000-01 Кронштейн левый.SLDASM

Ножевой культиватор/2. Боковое крыло/СЛ 400.02.03.000 Рама боковая правая.SLDASM

Ножевой культиватор/2. Боковое крыло/СЛ 400.02.03.000-01 Рама боковая левая.SLDASM

Ножевой культиватор/3. Рама боковая поворотная/

Ножевой культиватор/3. Рама боковая поворотная/СЛ 400.03.00.000 Рама боковая поворотная правая.SLDASM

Ножевой культиватор/3. Рама боковая поворотная/СЛ 400.03.00.000-01 Рама боковая поворотная левая.SLDASM

Ножевой культиватор/3. Рама боковая поворотная/СЛ 400.03.01.001 Балка (150х100х7-1530).SLDPRT

Ножевой культиватор/3. Рама боковая поворотная/СЛ 400.03.01.001-01 Балка (150х100х7-1530).SLDPRT

Ножевой культиватор/3. Рама боковая поворотная/СЛ 400.03.01.002 Лист верхний (лист 10).SLDPRT

Ножевой культиватор/3. Рама боковая поворотная/СЛ 400.03.01.003 Лист боковой (лист 10).SLDPRT

Ножевой культиватор/3. Рама боковая поворотная/СЛ 400.03.01.003-01 Лист боковой (лист 10).SLDPRT

Ножевой культиватор/3. Рама боковая поворотная/СЛ 400.03.01.004 Уголок (лист 10).SLDPRT

Ножевой культиватор/3. Рама боковая поворотная/СЛ 400.03.01.005 Уголок (лист 10).SLDPRT

Ножевой культиватор/3. Рама боковая поворотная/СЛ 400.03.01.006 Уголок (лист 10).SLDPRT

Ножевой культиватор/3. Рама боковая поворотная/СЛ 400.03.01.007 Труба (труба 83х14-250).SLDPRT

Ножевой культиватор/3. Рама боковая поворотная/СЛ 400.03.01.008 Проушина (лист 10).SLDPRT

Ножевой культиватор/3. Рама боковая поворотная/СЛ 400.03.01.009 Пластина (лист 10).SLDPRT

Ножевой культиватор/3. Рама боковая поворотная/СЛ 400.03.01.010 Пластина (лист 10).SLDPRT

Ножевой культиватор/4. Ходовая/

Ножевой культиватор/4. Ходовая/СЛ 400.04.00.000 Ходовая.SLDASM

Ножевой культиватор/4. Ходовая/СЛ 400.04.00.001 Ось колеса.SLDPRT

Ножевой культиватор/4. Ходовая/СЛ 400.04.01.000 Каркас ходовой.SLDASM

Ножевой культиватор/4. Ходовая/СЛ 400.04.01.001 Труба (100х100х8-840).SLDPRT

Ножевой культиватор/4. Ходовая/СЛ 400.04.01.002 Втулка (труба 51х10-100).SLDPRT

Ножевой культиватор/4. Ходовая/СЛ 400.04.01.003 Труба (150х100х8-1550).SLDPRT

Ножевой культиватор/4. Ходовая/СЛ 400.04.01.004 Проушина (лист 10).SLDPRT

Ножевой культиватор/4. Ходовая/СЛ 400.04.01.005 Балка колес (150х100х7-1100).SLDPRT

Ножевой культиватор/4. Ходовая/СЛ 400.04.01.006 Труба (150х100х8-1350).SLDPRT

Ножевой культиватор/4. Ходовая/СЛ 400.04.01.007 Заглушка (лист 6).SLDPRT

Ножевой культиватор/4. Ходовая/СЛ 400.04.01.008 Заглушка (лист 6).SLDPRT

Ножевой культиватор/4. Ходовая/СЛ 400.04.01.009 Труба оси (труба 89х16-300).SLDPRT

Ножевой культиватор/5. Тяга/

Ножевой культиватор/5. Тяга/СЛ 400.05.00.000 Тяга.SLDASM

Ножевой культиватор/5. Тяга/СЛ 400.05.00.001 Скоба крепления (лист 16).SLDPRT

Ножевой культиватор/5. Тяга/СЛ 400.05.00.002 Втулка ф60хф50х70 (бронза).SLDPRT

Ножевой культиватор/5. Тяга/СЛ 400.05.00.003 Хомут шлангов (лист 8).SLDPRT

Ножевой культиватор/5. Тяга/СЛ 400.05.01.000 Тяга.SLDASM

Ножевой культиватор/5. Тяга/СЛ 400.05.01.001 Ось тяги (пруток ф30).SLDPRT

Ножевой культиватор/5. Тяга/СЛ 400.05.01.002 Труба оси тяги (труба 50х10-700).SLDPRT

Ножевой культиватор/5. Тяга/СЛ 400.05.01.003 Труба (труба 89х16-140).SLDPRT

Ножевой культиватор/5. Тяга/СЛ 400.05.01.004 Основание (лист 16).SLDPRT

Ножевой культиватор/5. Тяга/СЛ 400.05.01.005 Коромысло (лист 16).SLDPRT

Ножевой культиватор/5. Тяга/СЛ 400.05.02.000 Корпус тяги.SLDASM

Ножевой культиватор/5. Тяга/СЛ 400.05.02.001 Труба (труба 80х12-266).SLDPRT

Ножевой культиватор/5. Тяга/СЛ 400.05.02.002 Ось (пруток ф62).SLDPRT

Ножевой культиватор/5. Тяга/СЛ 400.05.02.003 Уголок (лист 60).SLDPRT

Ножевой культиватор/5. Тяга/СЛ 400.05.03.000 Ось.SLDASM

Ножевой культиватор/5. Тяга/СЛ 400.05.03.001 Ось (пруток ф52).SLDPRT

Ножевой культиватор/5. Тяга/СЛ 400.05.03.002 Квадрат (лист 10).SLDPRT

Ножевой культиватор/5. Тяга/СЛ 400.05.03.003 Штырь (пруток ф20).SLDPRT

Ножевой культиватор/5. Тяга/СЛ 400.05.03.004 Кольцо (пруток ф16).SLDPRT

Ножевой культиватор/6. Стойка/

Ножевой культиватор/6. Стойка/СЛ 400.06.00.000 Стойка.SLDASM

Ножевой культиватор/6. Стойка/СЛ 400.06.01.001 Труба стойки (труба 80х80х6-580).SLDPRT

Ножевой культиватор/6. Стойка/СЛ 400.06.01.002 Труба стойки (труба 50х12-146).SLDPRT

Ножевой культиватор/6. Стойка/СЛ 400.06.01.003 Подошва стойки (лист 8).SLDPRT

Ножевой культиватор/7. Каток/

Ножевой культиватор/7. Каток/СЛ 400.07.00.000 Каток в сборе 2000.SLDASM

Ножевой культиватор/7. Каток/СЛ 400.07.00.001 Нож (лист 8).SLDPRT

Ножевой культиватор/7. Каток/СЛ 400.07.00.002 Промежина (лист 4).SLDPRT

Ножевой культиватор/7. Каток/СЛ 400.07.00.003 Заглушка.SLDPRT

Ножевой культиватор/7. Каток/СЛ 400.07.00.004 Шайба (лист 10).SLDPRT

Ножевой культиватор/7. Каток/СЛ 400.07.01.000 Каток 2000.SLDASM

Ножевой культиватор/7. Каток/СЛ 400.07.01.001 Труба (610х7-2000).SLDPRT

Ножевой культиватор/7. Каток/СЛ 400.07.01.002 Полоса (40х16-2000).SLDPRT

Ножевой культиватор/7. Каток/СЛ 400.07.01.003 Диск катка (лист 20).SLDPRT

Ножевой культиватор/7. Каток/СЛ 400.07.01.004 Ось катка.SLDPRT

Ножевой культиватор/7. Каток/СЛ 400.07.01.005 Труба (труба 68х4-60).SLDPRT

Ножевой культиватор/7. Каток/СЛ 400.07.01.006 Уголок (лист 6).SLDPRT

Ножевой культиватор/7. Каток/СЛ 400.07.02.000 Корпус подшипника.SLDASM

Ножевой культиватор/7. Каток/СЛ 400.07.02.001 Корпус.SLDPRT

Ножевой культиватор/7. Каток/СЛ 400.07.02.002 Крышка корпуса.SLDPRT

Ножевой культиватор/8. Стопора/

Ножевой культиватор/8. Стопора/SL 200.02.02.011 Палец чеки.SLDPRT

Ножевой культиватор/8. Стопора/SL 200.02.02.012 Кольцо чеки.SLDPRT

Ножевой культиватор/8. Стопора/SL 200.02.04.000 Чека.SLDASM

Ножевой культиватор/8. Стопора/СЛ 400.08.01.000 палец ф30.SLDASM

Ножевой культиватор/8. Стопора/СЛ 400.08.01.001 Палец ф30.SLDPRT

Ножевой культиватор/8. Стопора/СЛ 400.08.01.002 Рукоятка ф16.SLDPRT

Ножевой культиватор/8. Стопора/СЛ 400.08.02.000 палец ф35.SLDASM

Ножевой культиватор/8. Стопора/СЛ 400.08.02.001 Палец ф35.SLDPRT

Ножевой культиватор/Гидроцилиндры/

Ножевой культиватор/Гидроцилиндры/Гидроцилиндр 110х50х400/

Ножевой культиватор/Гидроцилиндры/Гидроцилиндр 110х50х400/Бобышка.SLDPRT

Ножевой культиватор/Гидроцилиндры/Гидроцилиндр 110х50х400/Затвор.SLDPRT

Ножевой культиватор/Гидроцилиндры/Гидроцилиндр 110х50х400/контрольная сборка.SLDASM

Ножевой культиватор/Гидроцилиндры/Гидроцилиндр 110х50х400/Накладка поршня.SLDPRT

Ножевой культиватор/Гидроцилиндры/Гидроцилиндр 110х50х400/Ось.SLDPRT

Ножевой культиватор/Гидроцилиндры/Гидроцилиндр 110х50х400/Поршень 110х125.SLDASM

Ножевой культиватор/Гидроцилиндры/Гидроцилиндр 110х50х400/Поршень.SLDPRT

Ножевой культиватор/Гидроцилиндры/Гидроцилиндр 110х50х400/Проушина штока.SLDPRT

Ножевой культиватор/Гидроцилиндры/Гидроцилиндр 110х50х400/Проушина.SLDPRT

Ножевой культиватор/Гидроцилиндры/Гидроцилиндр 110х50х400/расчет.SLDPRT

Ножевой культиватор/Гидроцилиндры/Гидроцилиндр 110х50х400/Цилиндр 110х125.SLDASM

Ножевой культиватор/Гидроцилиндры/Гидроцилиндр 110х50х400/Цилиндр 110х125.SLDPRT

Ножевой культиватор/Гидроцилиндры/Гидроцилиндр 110х50х400/Шток.SLDPRT

Ножевой культиватор/Гидроцилиндры/Гидроцилиндр 80х40х400/

Ножевой культиватор/Гидроцилиндры/Гидроцилиндр 80х40х400/Бобышка 80х40.SLDPRT

Ножевой культиватор/Гидроцилиндры/Гидроцилиндр 80х40х400/Затвор 80х40.SLDPRT

Ножевой культиватор/Гидроцилиндры/Гидроцилиндр 80х40х400/контрольная сборка.SLDASM

Ножевой культиватор/Гидроцилиндры/Гидроцилиндр 80х40х400/Накладка поршня 80х40.SLDPRT

Ножевой культиватор/Гидроцилиндры/Гидроцилиндр 80х40х400/Ось 80х40.SLDPRT

Ножевой культиватор/Гидроцилиндры/Гидроцилиндр 80х40х400/Поршень 80х40.SLDASM

Ножевой культиватор/Гидроцилиндры/Гидроцилиндр 80х40х400/Поршень 80х40.SLDPRT

Ножевой культиватор/Гидроцилиндры/Гидроцилиндр 80х40х400/Проушина 80х40.SLDPRT

Ножевой культиватор/Гидроцилиндры/Гидроцилиндр 80х40х400/Проушина штока 80х40.SLDPRT

Ножевой культиватор/Гидроцилиндры/Гидроцилиндр 80х40х400/Цилиндр 80х40.SLDASM

Ножевой культиватор/Гидроцилиндры/Гидроцилиндр 80х40х400/Цилиндр 80х40.SLDPRT

Ножевой культиватор/Гидроцилиндры/Гидроцилиндр 80х40х400/Шток 80х40.SLDPRT

Ножевой культиватор/Колесо (обод+шина)/

Ножевой культиватор/Колесо (обод+шина)/Колесо.SLDASM

Ножевой культиватор/Колесо (обод+шина)/Обод колеса.SLDPRT

Ножевой культиватор/Колесо (обод+шина)/Шина.SLDPRT

Ножевой культиватор/СЛ 400.00.00.000 Ножевой культиватор 6м (полевое).SLDASM

Ножевой культиватор/СЛ 400.00.00.000 Ножевой культиватор 6м (транспортное).SLDASM

Ножевой культиватор/СЛ 400.00.00.000 Ножевой культиватор 6м.SLDASM

Ножевой культиватор/Стандартные/

Ножевой культиватор/Стандартные/22312 (3612) Подшипник. Корпус.SLDPRT

Ножевой культиватор/Стандартные/22312 (3612) Подшипник. Ролик.SLDPRT

Ножевой культиватор/Стандартные/22312 (3612) Подшипник.SLDASM

Ножевой культиватор/Стандартные/Гайка М36х3-6Н.10.016 ГОСТ 5918-73.SLDPRT

Ножевой культиватор/Стандартные/Гайка М39х3-6Н.10.016 ГОСТ 5918-73.SLDPRT

Ножевой культиватор/Стандартные/Сальник SKF 60х120х10.SLDPRT

Ножевой культиватор/Стандартные/Сальник SKF В1FUDSL 80х55х13 BS 334396.SLDPRT

Ножевой культиватор/Стандартные/Сальник SKF В1FUDSL 85х65х13 BS 346132.SLDPRT

Ножевой культиватор/Стандартные/Шплинт 6,3х60 ГОСТ 397-79.SLDPRT

Ножевой культиватор/Ступицы/

Ножевой культиватор/Ступицы/SL 900.25.004 Колпак.SLDPRT

Ножевой культиватор/Ступицы/SL 900.25.005 Прокладка.SLDPRT

Ножевой культиватор/Ступицы/SL 900.25.006 Кольцо.SLDPRT

Ножевой культиватор/Ступицы/SL 900.25.03.000 Ступица.SLDASM

Ножевой культиватор/Ступицы/SL 900.25.03.001 Ступица.SLDPRT

Ножевой культиватор/Ступицы/SL 900.25.03.002 Шпилька.SLDPRT

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Культиватор АК-6

Состав: СБ Культиватор. Вид общий, спе

126

1431

Культиватор МЖУ-20 или АВВ-6

Рейтинг: 60

Софт: КОМПАС-3D 10

Состав: ВО, СБ+деталировка, спецификац

Культиватор КШП-6

Состав: Пояснительная записка, 1. Техн

273

4393

Модернизация культиватора КП-6
