Стол для сборки стеновых панелей каркасных домов

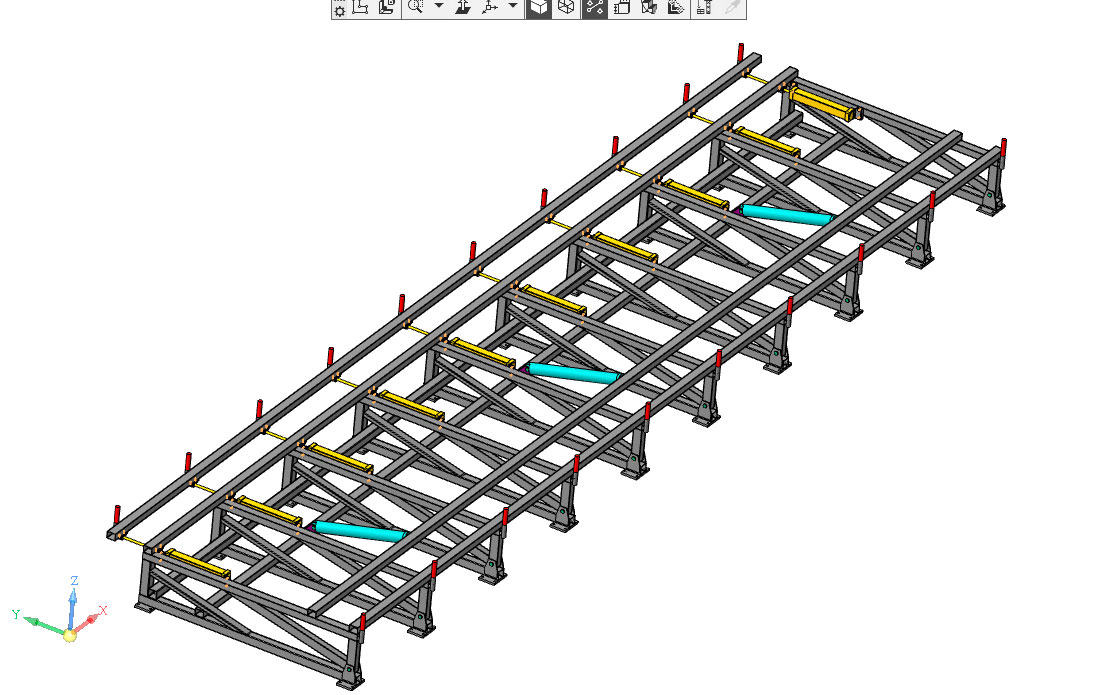

Стол для сборки стеновых панелей каркасных домов.
Длина панели макс., мм 12000
Высота панели макс., мм 3000
Давление в пневмосистеме, атм 8
Давление в гидросистеме
подъема панели, МПа 16

Состав: 3D Сборка

Софт: КОМПАС-3D 16

Файлы:
Сборка.cdw
Гидроцилиндр/
Гидроцилиндр/Гидроцилиндр.a3d
Гидроцилиндр/Гильза.m3d
Гидроцилиндр/шток.m3d
Пнеммоцилиндр/
Пнеммоцилиндр/Кронштейн.m3d
Пнеммоцилиндр/Гильза.m3d
Пнеммоцилиндр/Пневмоцилиндр.a3d
Пнеммоцилиндр/шток.m3d
Секция нижняя/
Секция нижняя/Стойка.m3d
Секция нижняя/Раскос.m3d
Секция нижняя/Секция нижняя.a3d
Секция нижняя/Кроштейн гидроцилиндра.m3d
Секция нижняя/Пластина опорная.m3d
Секция нижняя/Щека.m3d
Секция нижняя/Балка нижняя.m3d
Секция верхняя/
Секция верхняя/Втулка упора.m3d
Секция верхняя/Стойка.m3d
Секция верхняя/Раскос.m3d
Секция верхняя/Втулка.m3d
Секция верхняя/Балка верхняя.m3d
Секция верхняя/Секция верхняя.a3d
Прижимная балка/
Прижимная балка/Балка.m3d
Прижимная балка/Упор.m3d
Прижимная балка/Втулка упора.m3d
Прижимная балка/Кронштейн.m3d
Прижимная балка/Кронштейн в сборе.a3d
Прижимная балка/Прижимная балка в сборе.a3d
Прижимная балка/Кронштейн штока.m3d
Общая сборка/
Общая сборка/Кронштейн пневмоцилиндра.m3d
Общая сборка/Кронштейн гидроцилиндра.m3d
Общая сборка/балка пролетная.m3d
Общая сборка/Балка пролетная нижняя (под опоры гидроцилиндра).m3d
Общая сборка/Палец гидроцилиндра.m3d
Общая сборка/Балка пролетная верхняя.m3d
Общая сборка/Палец.m3d
Общая сборка/Стол в сборе.a3d
Опора штока/
Опора штока/Кронштейн.m3d
Опора штока/Втулка.m3d
Опора штока/Опора штока.a3d
Опора штока/Скоба.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
