Тунельная печь для обжига облицовочного кирпича

Національний технічний університет України
«Київський політехнічний інститут»
Хіміко-технологічний факультет
Кафедра хімічної технології кераміки та скла
курсовий проект на тему:
«Тунельна піч з плоским склепінням для випалу лицьової цегли»
Київ 2015

У даному курсовому проекті розроблена схема печі для виробництва керамічної цегли пластичним способом формування продуктивністю 8 млн. шт. у рік.
У роботі було зроблено розрахунок технологічних і конструктивних параметрів печі. Складено тепловий баланс зон підігріву і випалу та зони охолодження. Визачено щільність димових газів,теплотвірна здатість газу. Розраховані аеродинамічні параметри печі.
У процесі розрахунку теплотехнічних параметрів був складеий тепловий баланс печі,у якому враховувалися всі статті приходу й витрат тепла.
Для зменшення відсотка браку можна пом'якшити температурний режим у печі. Вирівнювання температури по перетину каналу і зміна її по довжині каналу забезпечуються при використанні системи циркуляції гарячих газів, вдуванні холодного або підігрітого повітря через зазор в зводі, а також при певному розташуванні отворів для відводу газів, що відходять в обпалювальної тунелі.
Також можна зменшити втрати тепла, через футеровку використовуючи для менших температур більш щільну футеровку і меншої вартості.
Курсовий проект містить 2 листа А1 графічної частини, 36 сторінок пояснювальної записки, містить 5 рисунків, 1 схему. 3 таблиці та 4 істочника
Річна продуктивність: Рр = 8 ∙ 10^6 шт/рік
Маса цеглини: g = 3,1 кг
Максимальна температура випалу: tmax = 1000 oC
Час випалу: τ = 48 год
Розміри робочого каналу печі: 2400 ×1700 мм

Состав: тупельна пічь з плоским сводом,температурний режим відпалу Язык документа

Софт: КОМПАС-3D 14

Каталог / Промышленность / Промышленность строительных материалов / Тунельная печь для обжига облицовочного кирпича

Просмотр файлов

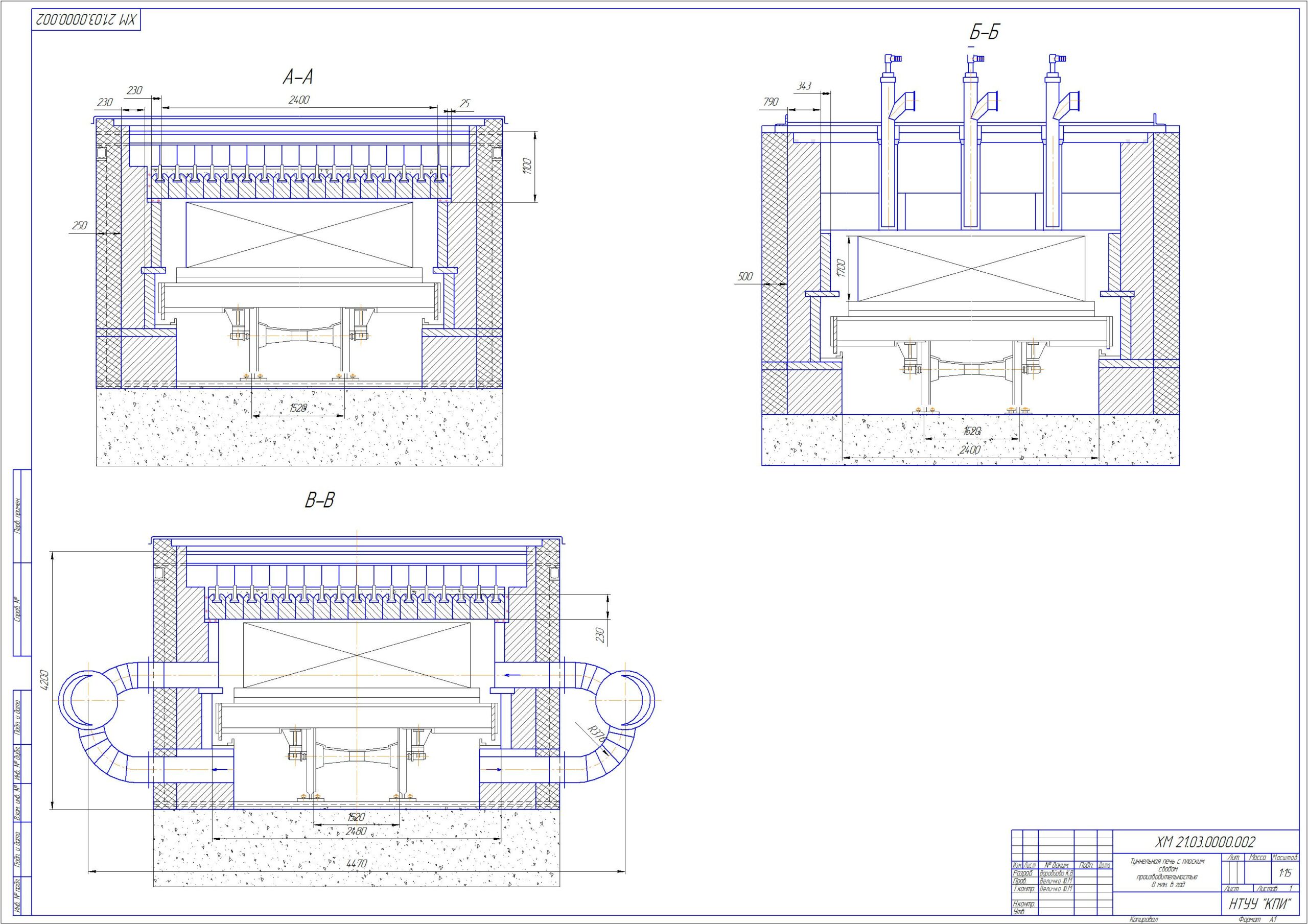

чертеж 2.cdw
пояснювальна записка.docx
чертеж 1.cdw
