КОМПАС 3D 18

Ударно-центробежная мельница

БНТУ
Кафедра "Строительные и дорожные машины"
Дипломный проект
На тему "Ударно-центробежная мельница"
Минск 2017

Целью дипломного проекта проектирование ударно-центробежной мельницы в производстве гранитного щебня.
Исходные данные: производительность 20 т/ч.
В процессе работы проведен анализ существующих конструкций ударно-центробежных мельниц для помола гранита.
Дано техническое обоснование использования спроектированной ударно-центробежная мельницы для помола гранита.
Произведены технические расчеты и разработаны рабочие чертежи сборочных единиц и деталей лопастного вала.
Разработаны мероприятия по охране труда.

ВВЕДЕНИЕ………………………………………………………………………….
1 ОБЗОР ЛИТЕРАТУРНЫХ ИСТОЧНИКОВ ПО ТЕМЕ ДИПЛОМНОГО ПРОЕКТА……..
2 РАСЧЕТ УДАРНО-ЦЕНТРОБЕЖНОЙ МЕЛЬНИЦЫ
2.1 Расчет основных параметров…………………………………………………..
2.2 Расчет кинематических параметров………………………………………….
2.3 Расчет силовых параметров………………………………………………….
2.4 Расчет мощности привода……………………………………………………
2.5 Расчет вала……………………………………………………………………
3 ТЕХНОЛОГИЯ ИЗГОТОВЛЕНИЯ ПАЛЬЦА
3.1 Назначение и конструкция детали, выбор заготовки………………………
3.2 Проектирование технологического маршрута изготовление пальца……..
3.3 Расчет режимов резания…………………………………………………….
4 РАСЧЕТ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ
4.1 Расчет затрат по сравниваемым вариантам технических решений……….
4.2 Расчет суммарного экономического эффекта……………………………….
5 ОХРАНА ТРУДА
5.1 Метеоусловия………………………………………………………………….
5.2 Вредные вещества…………………………………………………………….
5.3 Освещение……………………………………………………………………
5.4 Шум и вибрация………………………………………………………………
5.5 Пожарная безопасность……………………………………………………….
5.6 Категория здания или помещения по взрывопожарной безопасности…….
5.7 Степень огнестойкости………………………………………………………..
5.8 Средства пожаротушения……………………………………………………
5.9 Пути эвакуации……………………………………………………………….
ЗАКЛЮЧЕНИЕ…………………………………………………………………………
СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ …………………………..…
ПРИЛОЖЕНИЕ А …………………………………………………………………..
ПРИЛОЖЕНИЕ Б …………………………………………………………………..

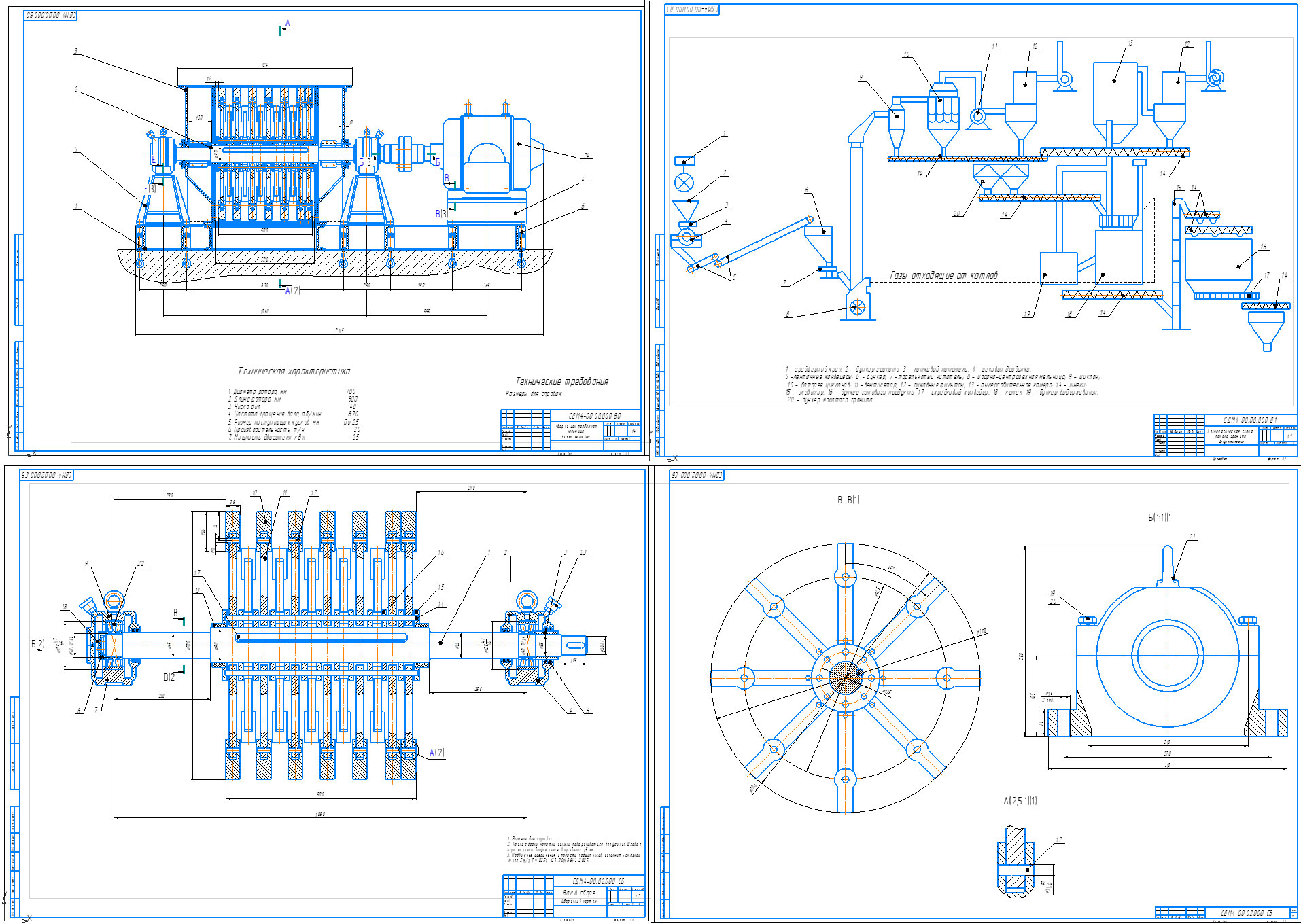

Состав: Чертеж общего вида (ВО) - 3А1; Спецификация чертежа общего вида; Вал в сборе (СБ) - 2А1; Спецификация вал в сборе; Технологическая схема - 1 А1; Технологический процесс изготовления пальца -1А1; Экономическая эффективность - 1А1; ПЗ. Язык документа

Софт: КОМПАС-3D 16

Просмотр файлов
Вал в сборе.cdw
Приложение Б\Спецификация - Вал в сборе.cdw
Приложение Б\Спецификация - чертеж общего вида.cdw
Технологическая схема.cdw
технология изготовления пальца.cdw
Чертеж общего вида.cdw
Экономическая эффективность.cdw
Приложение А\МК.DOC
ਫ \. - ⮪ୠ.doc
ਫ \. - 諨䮢쭠.doc
ਫ \. -१ୠ.doc
ПЗ.doc
Реферат.doc
Приложение А
Приложение Б
