Проект установки для исследования ударно – центробежных мельниц

Белорусский государственный технологический университет,
Кафедра «Машин и аппаратов химических и силикатных изделий»,
Дипломный проект
На тему: Проект установки для исследования ударно – центробежных мельниц, 2019

В дипломном проекте разработана экспериментальная установка для исследования новой конструкции ударно – центробежной мельницы метательного типа. Цель проекта – улучшение качества готовой продукции и снижение энергопотребления при измельчении.
Указанная цель достигается использованием специальной конструкции рабочего органа (ротора с лопатками). Дано техническое обоснование использования такого решения.
Проведен расчет и разработаны чертежи установки, рабочего органа и его деталей; приведены результаты экспериментальных исследований и их анализ; разработан комплекс мероприятий по охране труда; выполнены расчеты для экономического обоснования технического решения.

Введение…………………………………………………………………………..5
1. Анализ современного состояния теории измельчения……………………...8
1.1. Обшие сведения……………………………………………………...8
1.2. Особенности механизма измельчения твердых тел ударом……..11
2. Современное состояние техники измельчения……………………………..15
2.1. Критический анализ современных измельчающих машин ударного действия……………………………………………………………….15
2.2. Обзор типовых конструкций вихревых мельниц для тонкого помола материалов……………………………………………………………....24
2.3. Обзор типовых конструкций ударно – центробежных мельниц и пути их дальнейшего совершенствования……………………………………..32
3. Разработка новой конструкции ударно – центробежной мельницы и экспериментальное ее исследование…………………………………………...43
3.1. Разработка конструкции……………………………………………43
3.2. Экспериментальная установка……………………………………..46
3.3. Обработка и анализ экспериментальных данных………………...49
4. Расчет ударно – центробежной мельницы………………………………….56
4.1. Расчет мощности привода мельницы……………………………..56
4.2. Определение диаметра приводного вала…………………………60
5. Мероприятия по охране труда……………………………………………….62
5.1. Анализ опасных и вредных производственных факторов при эксплуатации ударно – центробежной мельницы…………………………….62
5.2. Оценка соответствия ударно – центробежной мельницы требованиям безопасности и эргономики……………………………………..63
5.3. Инженерные решения по обеспечению безопасности ударно – центробежной мельницы……………………………………………………….64
5.4. Мероприятия по охране труда при эксплуатации ударно – центробежной мельницы……………………………………………………….66
6. Экономическое обоснование внедрения ударно – центробежной мельницы………………………………………………………………………...68
6.1. Расчет капитальных затрат на создание ударно – центробежной мельницы………………………………………………………………………...68
6.2. Расчет эксплуатационных расходов……………………………….77
6.3. Расчет показателей экономической эффективности внедрения ударно – центробежной мельницы……………………………………………..85
Заключение………………………………………………………………………87
Список использованной литературы…………………………………………...88

Исходные данные: Ударно – центробежная мельница. Диаметр ротора по концам лопаток – 450 мм. Мощность привода мельницы – 7,5 кВт. Производительность – 3 т/ч.

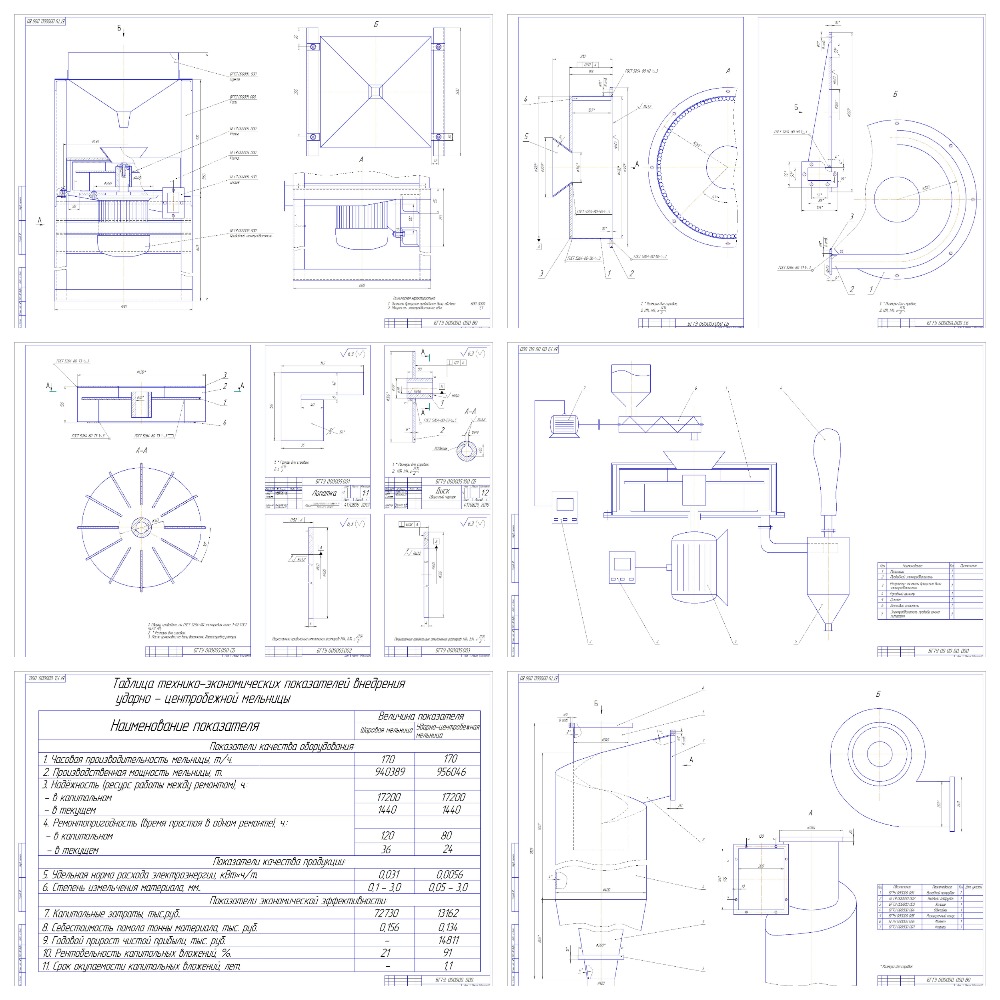

Состав: Ударно – центробежная мельница (ВО) – А1, Ротор (СБ) – А1, деталировка. Корпус, днище – схема принципиальная функциональная – А1. Технологическая схема. Спецификации. Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Промышленность / Промышленность строительных материалов / Проект установки для исследования ударно – центробежных мельниц

Новая папка (2)\Записка.doc
Новая папка (2)\крышки (A1).cdw
Новая папка (2)\Общий вид (A1).cdw
Новая папка (2)\ротор (A1).cdw
Новая папка (2)\Спецификация на диск (A4).cdw
Новая папка (2)\Спецификация на днище (A4).cdw
Новая папка (2)\Спецификация на корпус (A4).cdw
Новая папка (2)\Спецификация на ротор (A4).cdw
Новая папка (2)\Таблица показателей (A1).cdw
Новая папка (2)\Циклон (A1).cdw
