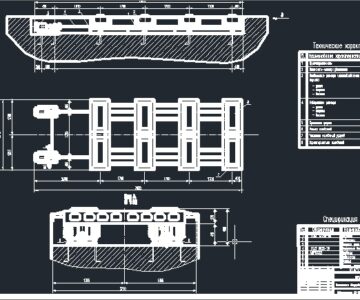

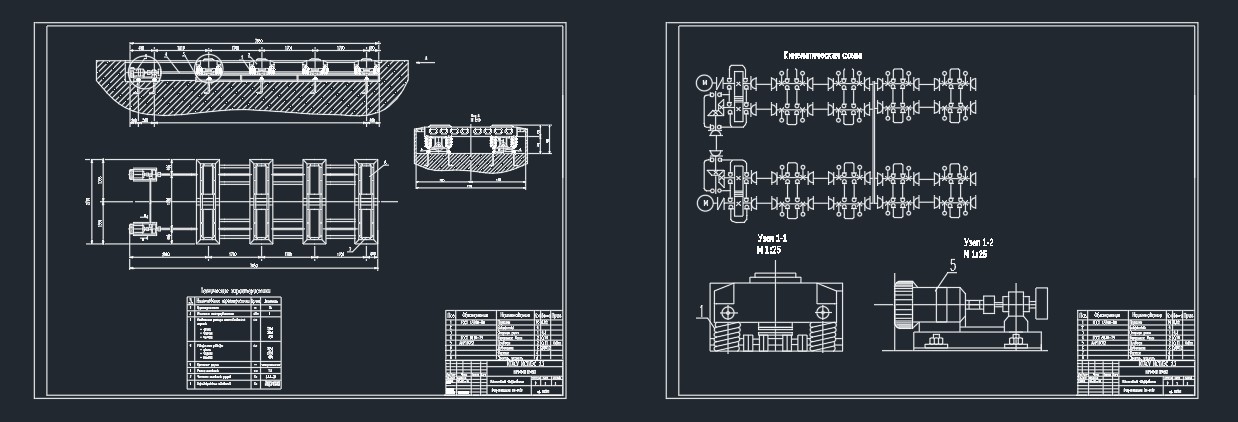

Виброплощадка СМ-615У

Министерство образования и науки РФ
Казанский Государственный Архитектурно-Строительный Университет
Кафедра ТСМИK
КУРСОВОЙ ПРОЕКТ
на тему: ВИБРОПЛОЩАДКА СМ-615У
Казань 2023 г

Виброплощадка чаще всего представляет собой плоский стол, опирающийся через пружинные опоры или специальные амортизаторы на неподвижные опоры или раму (станину) виброплошадки.

Исходные данные:
-Грузоподъемность 15 т
-Масса вибрируемых частей М=3100 кг
-Частота вращения приводного вала n=50 1/с
-Амплитуда колебаний виброустановки А=0,4 мм
-Количество дебалансов и пружин е,e'=8 штСОДЕРЖАНИЕ
Введение………………………………………………………………………... 4
1.Описание и назначение заданного технологического процесса и обоснование технологической схемы производства…………………………..
6
1.1 Выбор технологической схемы производства…………………………….. 6
1.2 Описание и назначение технологического процесса……………………… 8
1.3 Уплотнение бетонной смеси при агрегатно-поточной технологической схеме производства на виброплощадке…………………………………………
10
2.Устройство и конструкции виброплощадок…………………………………. 12
2.1 Виброплощадки с круговыми гармоническими колебаниями……………. 12
2.2 Виброплощадки с направленными гармоническими колебаниями……… 13
2.3 Виброплощадки на воздушной подушке, работающие по принципу вибропоршня……………………………………………………………………..
15
2.4 Виброплощадки резонансные с асимметричными колебаниями………… 17
2.5 Ударно-вибрационные площадки………………………………………….. 19
3. Расчет основных параметров виброплпщадки СМ-615У………………... 21
4. Техника безопасности и охрана труда………………………………………. 23
5. Охрана окружающей среды и природы……………………………………… 25
Список использованной литературы………………………………………… 26
