Виброплощадка СМЖ-601

Министерство науки и высшего образования РФ
Кафедра строительных материалов, изделий и конструкций
КУРСОВАЯ РАБОТА
По дисциплине: «Механическое оборудование предприятий»
На тему: «Виброплощадка СМЖ-601»
, 2024

Механическое оборудование предприятий строительной индустрии

Виброплощадка с вертикально-направленными колебаниями отличается равномерным распределением амплитуд колебаний и, следовательно, равномерным уплотнением смеси при изготовлении широких изделий относительно небольшой высоты.
Виброплощадка работает следующим образом. Форма с установленными в ней арматурой и закладными деталями подается на площадку, заполняется бетонной смесью. При нажатии на кнопку, Пуск включаются электромагниты и форма, в которой осуществляется изготовление железобетонных изделий, закрепляется на виброплощадке. Далее автоматически с выдержкой времени включается привод вибраторов и производится уплотнение бетонной смеси. По окончании работы форма с отформованным изделием снимается и заменяется следующей. После окончания процесса формования всех изделий виброплощадку отключают.

1. Описание технологической автоматизированной линии 5
2. Описание принципа действия и конструкции виброплощадки 7
2.1 Назначение и сущность виброуплотнения бетонной смеси 8
2.2 Виброплощадки с вертикальными колебаниями 9
2.3 Конструктивные элементы виброплощадки 10
2.4 Кинематическая схема 12
3 Расчетная часть 13
3.1 Технические характеристики виброплощадки СМЖ-601 13
3.2 Определение основных параметров 14
4. Мероприятия по охране труда 18
Заключение 20
Список использованной литературы 21

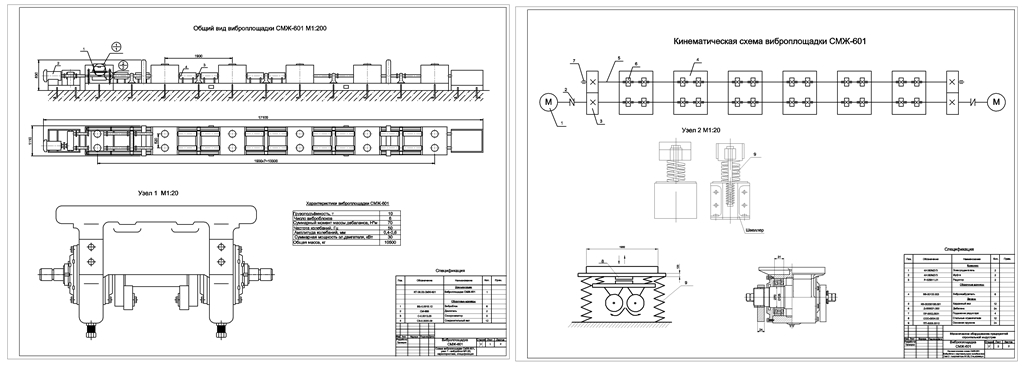

Графическая часть:
Лист 1 – Общий вид виброплощадки СМЖ-601, технические характеристики
Лист 2 – Кинематическая схема, 2 узла

Технические характеристики виброплощадки СМЖ-601
Грузоподъемность, т – 10;
Характер колебаний – вертикально направленный (согласно заданию);
Частота колебаний, Гц – 50;
Амплитуда колебаний, мм – 0,4-0,6;
Угловая частота колебаний, рад/с – 314;
Привод – электрический;
Установленная мощность, кВт – 30;
Крепление формы – электромагнитное;
Габаритные размеры, мм:
Длина – 5 800;
Ширина – 2 400;
Высота – 1 200;
Масса, кг – 10 500.
