Виброплощадка с вертикально направленными гармоническими колебаниями

Казанский государственный архитектурно-строительный университет
Кафедра технологии строительных материалов, изделий и конструкций
Курсовой проект по дисциплине: «Механическое оборудование предприятий строительной индустрии»
на тему: «Виброплощадка с вертикально направленными гармоническими колебаниями»
Казань, 2019

Исходные данные: виброплощадка СМЖ-200Б, грузоподъемность Q=15т, число виброблоков 8, грузоподъемность Q одного блока, кг – 2000; суммарный момент массы дебаланса, кг·м – 2,96; 3,6; 4,8; 6,4; частота колебаний, с-1 – 290; амплитуда колебаний, мм – 0,2-0,6; усилие развиваемое одним электромагнитом, кН – 60; суммарная мощность электродвигателя, кВт – 92; масса вибрируемых частей конструкции, кг – 3100; общая масса, кг – 7850.

В данной работе рассматривается виброплощадка СМЖ-200Б, применяемая для уплотнения бетонной смеси. Проведен осмотр основных типовых схемы и конструкции виброплощадок, выбор наиболее рациональной схемы вибрпоплощадки и ее механический и технологический расчет.

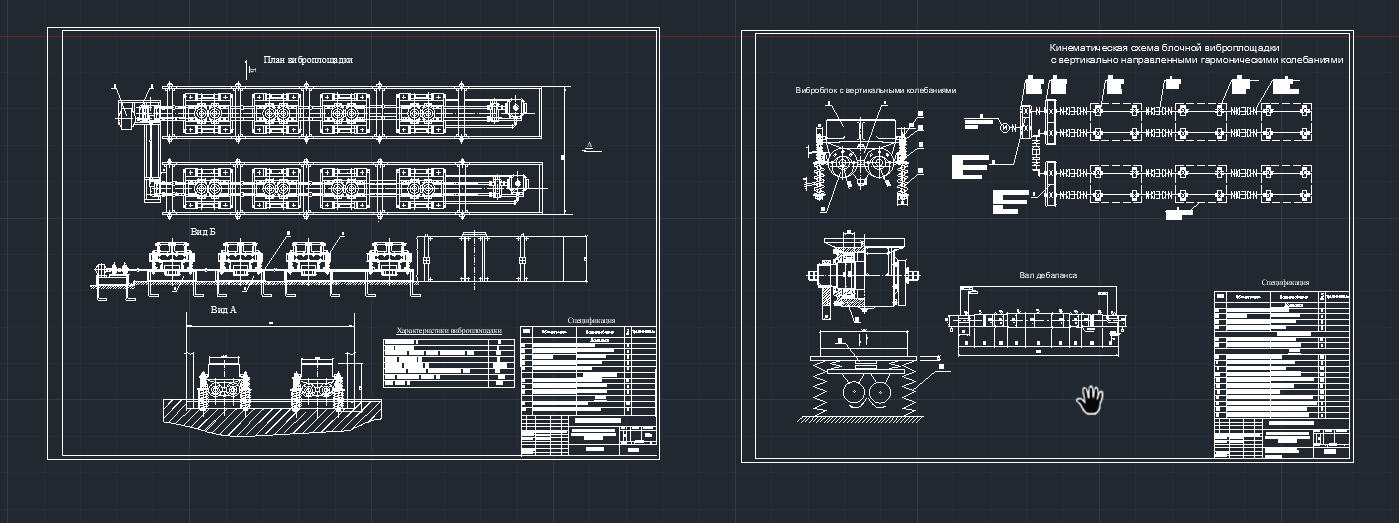

Графическая часть содержит 2 листа А1: план виброплощадки, вид А и Б, характеристики виброплощадки, Виброблок, дебалансный вал, кинематическая схема блочной виброплощадки , спецификация

Содержание
Введение
1. Описание технологической автоматизированной линии
2. Описание принципа действия и конструкции виброплощадки
2.1 Назначение и сущность виброуплотнения бетонной смеси
2.2 Виброплощадки с вертикальными колебаниями
3. Расчет виброплощадки
4. Расчёт дебалансного вала виброплощадки
5. Охрана окружающей среды
Список литературы
Перечень графического материала:
Установка (Лист А1)
Схема (Лист А1)
