Расчёт рамной виброплощадки с вертикально-направленными колебаниями

0
0
41
0
0
20

Брестский государственный технический университет
Кафедра технологии бетона и строительных материалов
Курсовой проект по дисциплине "Механическое оборудование предприятий строительной индустрии"
На тему: расчёт рамной виброплощадки с вертикально-направленными колебаниями
Брест 2023

Объектом производства является фундаментная балка с габаритами 4950х300х400 мм из жёсткой смеси Ж3 плотностью 2480 кг/м3 Виброплощадка предназначена для уплотнения бетонной смеси при формовании железобетонных изделий массой до 5 тонн и размерами до 6000х1500х450 мм в процессе работы конвейерных и агрегатно-поточных линий.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
п/п Наименование показателей Норма
1Грузоподъёмность, тн15
2Характер колебаний Вертикально направленные
3Частота колебаний, Гц45…50
4Амплитуда колебаний, мм, не более0,2…0,5
5Время цикла, сек, не более90
6Жёсткость бетонной смеси по ГОСТ 10181.1-81
сек, не более15
7Крепление формы электромагнитное
8Габаритные размеры формуемых изделий, мм,
не более
длина6 500
ширина 3 000
высота 450
9Установленная мощность, кВт, не более88
10Рабочее напряжение, В380
11Удельная мощность, кВт/тн, не более1,5
12Статический момент массы дебалансов, кгс/см,
не более60
13Габаритные размеры, мм, не более
длина10 260
ширина2 730
высота680
14Масса, кг, не более6 600

Содержание
Введение
1. Описание технологического процесса с участием проектируемой машины.
2. Описание конструкции проектируемой машины со ссылками на порядковый номер спецификации графической части
3. Расчёт технологических параметров машины
4. Циклограмма работы машины
5. Выбор аналога запроектированной машины из серийно выпускаемых и сопоставление их основных показателей
6. Технологическое обслуживание машины
7. Мероприятия по охране труда в конструкции машины и эксплуатации
Список использованной литературы



Автор
user-9958443
Дата
10.03.2024
Язык
Русский
Состав

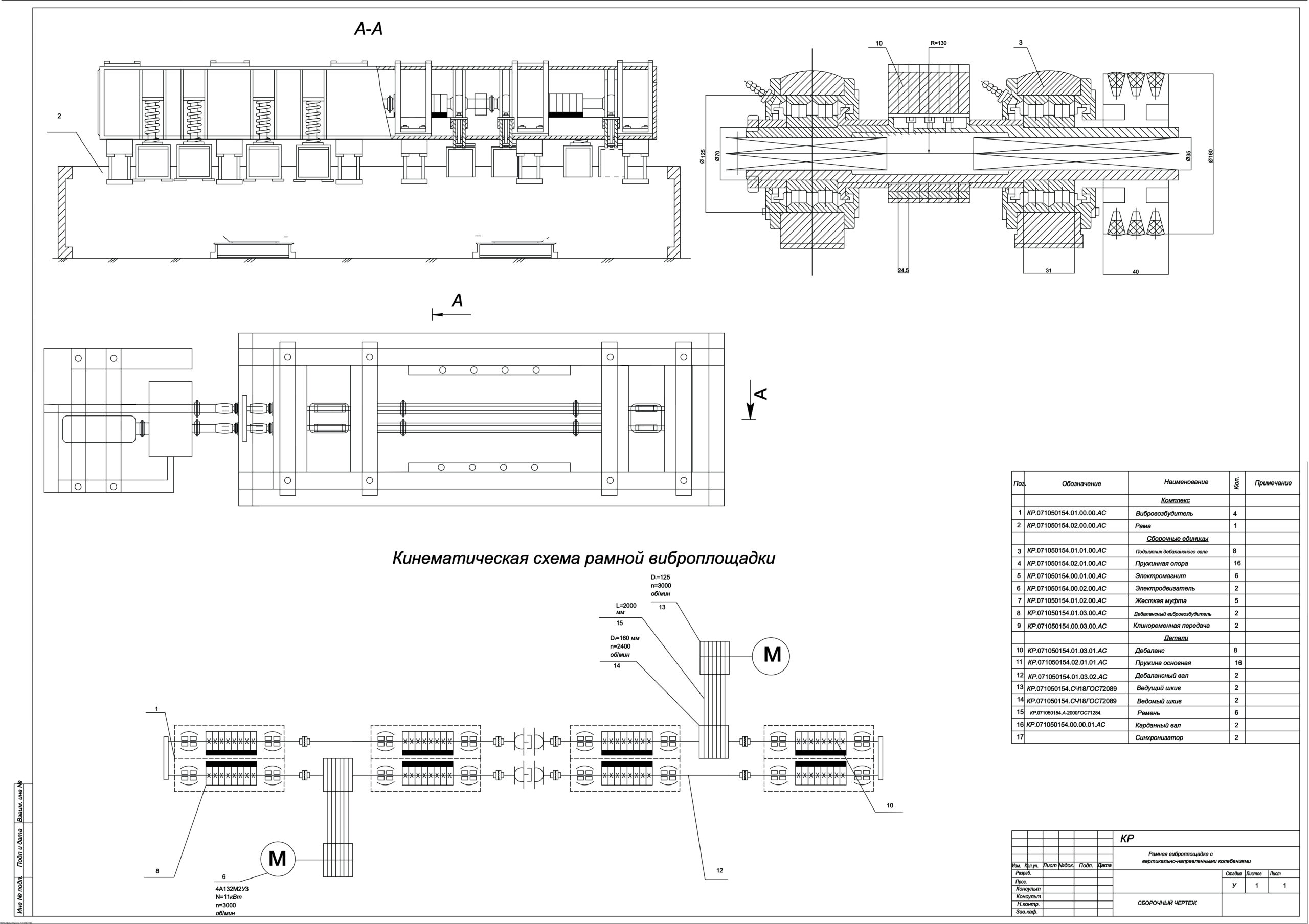

Кинематическая схема рамной виброплощадки
Софт
AutoCAD 2020 Как открыть?
Содержимое архива
  • Mops.dwg
  • Mopsi.docx
