Одесская государственная академия строительства и архитектуры
Кафедра производства строительных изделий и конструкций
Дипломный проект по специальности "Производство строительных конструкций"
На тему:«Завод ЖБИ для строительства многоэтажных гражданских зданий производительностью 120. тыс. м3/год, г. Макеевка»
Одесса 2010
Завод по производству ЖБИ производительностью 120. тыс. м3/год,, месторасположение г. Макеевка,
Номенклатура выпускаемой продукции следующая:
– плиты ленточных фундаментов;
– блоки стен подвалов;
– плиты перекрытия многопустотные;
– лестничные марши с лестничными площадками;
– перегородки;
– плиты покрытия ребристые;
– стеновые панели;
В качестве базового изделия принята плита ПК 60.15-4АтУт

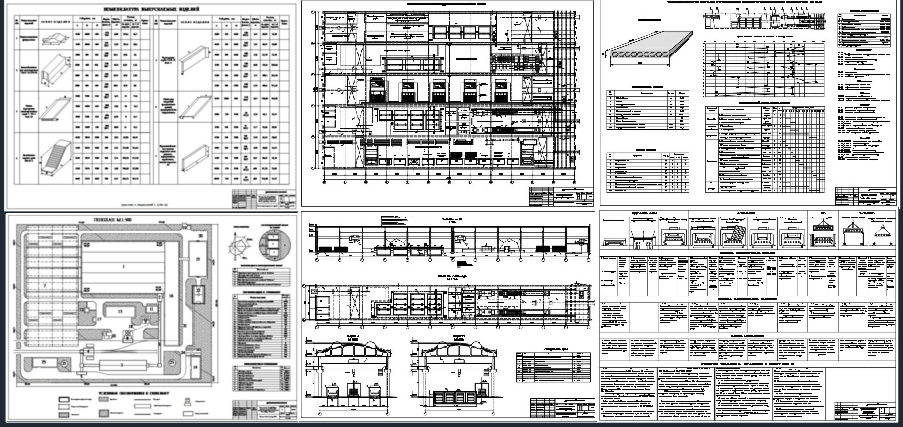

Графическая часть содержит 9 листов:
1-Номенклатура;
2-Генплан;
3-План главного производственного корпуса;
4-Разрезы;
5-Техкарта на плиту;
6-Карта технормалей;

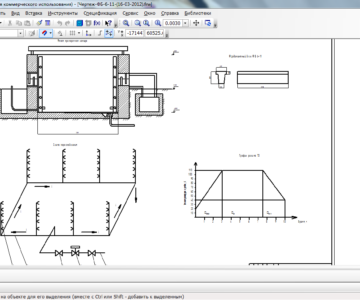

7-Ямная камера;
8-СМЖ-129;
9-Автоматика.
Пояснительная записка
СОДЕРЖАНИЕ
I. Общая часть 5
1.1 Основные положения проекта 6
1.2 Место строительства 9
1.3 Номенклатура и программа выпуска продукции 9
1.4 Сырьё и материалы 13
1.5 Охрана окружающей среды 16
1.6 Снижение расхода топливных и энергетических ресурсов 16
II. Технологическая часть 18
2. Технология производства 19
2.1 Сводные данные 19
2.2 Главный корпус 19
2.2.1. Пролёт в осях «А-Б» 19
2.2.2. Пролёт в осях «Б-В» 19
2.2.3 Пролёт в осях «В-Г» 20
2.2.4 Пролёт в осях «Г-Д» 20
2.2.5 Пролёт в осях «Д-Е» 21
2.2.6. Подача материалов в формовочный цех. 21
2.3. Арматурный цех и склад арматурной стали. 21
2.4 Бетоносмесительный цех 23
2.5 Склад заполнителей и цемента 23
2.6 Склад готовой продукции 24
III. Технология и организация производства многопустотных плит перекрытия 26
3.1 ТЭО способа и организации производства 27
3.2 Технологические режимы 29
3.3 Организация производства 31
3.4 Потребность производства в сырье и энергоресурсах 33
IV. Теплотехническая часть 34
4.1. Технологический расчёт 35
4.2. Определение количества камер 35
4.3. Теплотехнический расчёт 37
4.4. Теплопроводность бетона 38
4.5. Расчёт тепловыделения бетона 40
4.6. Материальный баланс 42
4.7. Тепловой баланс ямной пропарочной камеры 43
V. Автоматика 49
5.1. Автоматизация процесса формования многопустотных панелей 50
VI. Архитектурно-строительная часть 52
6.1. Исходные данные для проектирования 53
6.2. Решение генерального плана участка застройки 53
6.3. Дороги и проезды 54
6.4. Благоустройство 54
6.5. Архитектурно-планировочное решение 54
6.6. Фундамент и фундаментные балки 55
6.7. Железобетонные колонны 55
6.8. Подкрановые балки 55
6.9. Стены 56
6.10. Фермы 56
6.11. Кровля 56
6.12. Проектирование бытовых помещений 56
6.13. Инженерное оборудование 57
VII. Охрана труда 58
7.1. Характеристика ожидаемых опасностей 59
7.2. Мероприятия по обеспечению безопасности работ 62
7.3. Молниезащита зданий и сооружений 65
7.4. Пассивная виброизоляция рабочих мест бетонщиков 66
7.5. Светотехнический расчёт формовочного пролёта 18х144 м 67
VIII. Механическое оборудование 69
8.1. Оборудование для предварительной натяжки арматуры 70
IХ. Экономическая часть 74
Список используемой литературы 89
+ Доклад, Исходные данные для экономики, сметы
