Механизм мальтийский крест установки розлива и упаковки жидких фармацевтических препаратов

Механизм Н.031.06.05.00 Мальтийский крест

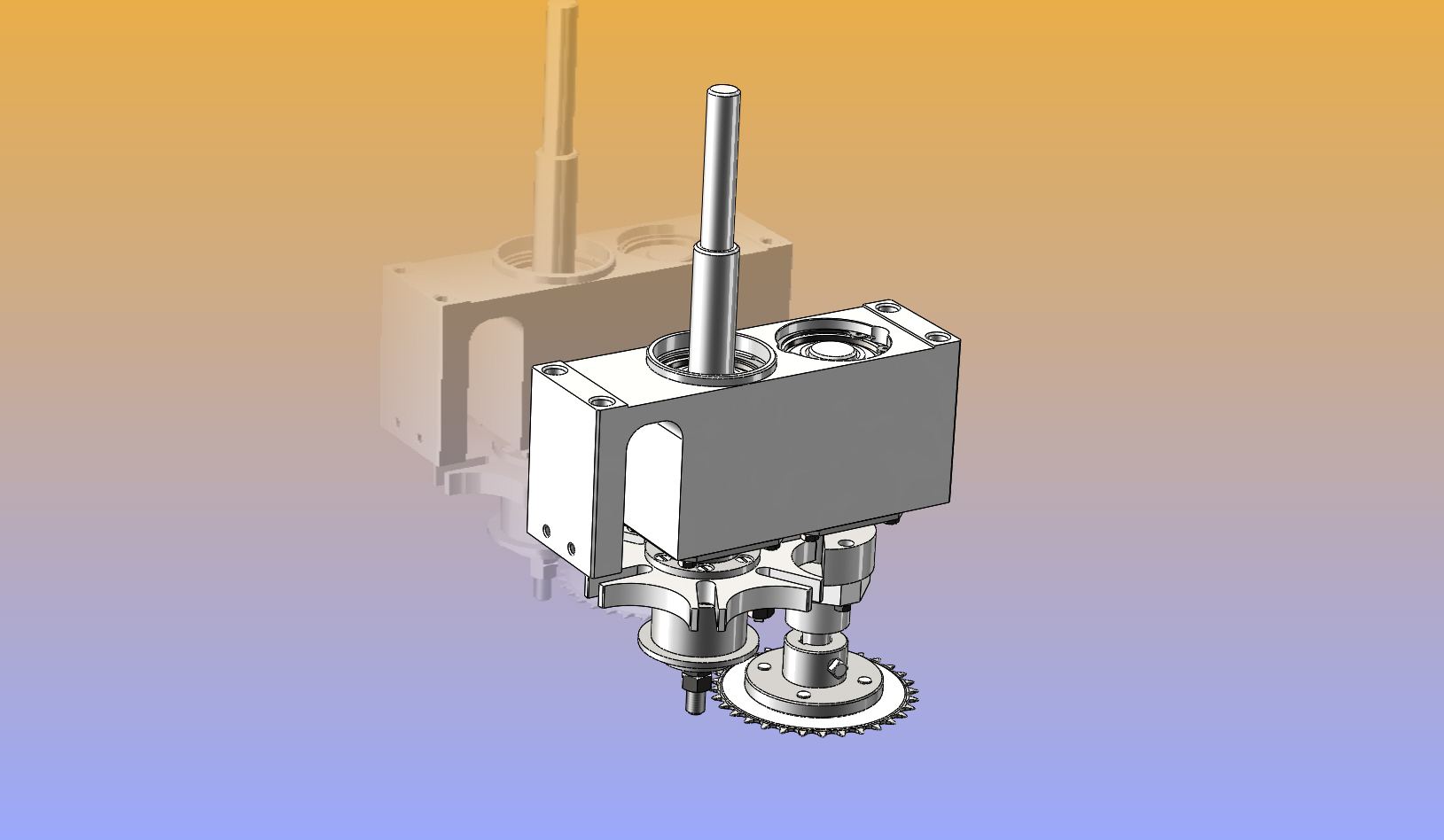

Н.031.06.05.00 Мальтийский крест является составной частью установки розлива и упаковки жидких фармацевтических препаратов в стандартную ( для СССР и России ) стеклянную тару. Он служит приводом механизма установки стеклянной тары в позицию налива, удержания тары в этой позиции на время наполнения тары и удаления заполненной тары на укупорку, то есть обеспечивает прерывистый рабочий цикл чисто механическим способом.
Привод механизма Н.031.06.05.00 Мальтийский крест цепной, от электродвигателя через редуктор.
Данный проект является переработкой конструкции узла под изменившуюся технологию его производства ( особенность советского стиля производства, действующего кое где до сих пор ) с заменой некоторых деталей механизма.

Состав: 3D сборки, детали

Софт: SolidWorks 2017

Файлы:
bolts/Hex Bolt 7798_gost.sldprt
hexagon nuts accuracy class b/Hex Nut 5915_gost.sldprt
hexagon nuts accuracy class b/Hex Nut 5916_gost.sldprt
lock washers/Washer 6402_3_gost.sldprt
screws/SC GOST 17475_gost.sldprt
single-row radial ball bearings 7242/Bear 7242_80000_3_gost.SLDPRT
Кольцо А72 ГОСТ 13943-76.SLDPRT
Н.031.06.00.26 Втулка.SLDPRT
Н.031.06.00.35 Стакан.SLDPRT
Н.031.06.00.36 Пружина сжатая.SLDPRT
Н.031.06.00.37 Чашка.SLDPRT
Н.031.06.00.38 Втулка.SLDPRT
Н.031.06.00.39 Шпонка.SLDPRT
Н.031.06.00.40 Крест мальтийский.SLDPRT
Н.031.06.00.41 Втулка.SLDPRT
Н.031.06.00.54 Втулка.SLDPRT
Н.031.06.00.55 Звёздочка.SLDPRT
Н.031.06.00.57 Винт установочный.SLDPRT
Н.031.06.00.75-02 Шайба.SLDPRT
Н.031.06.05.00 СБ Мальтийский крест.SLDASM
Н.031.06.05.00 СБ блок валов.SLDASM
Н.031.06.05.01 корпус.SLDPRT
Н.031.06.05.02 вал.SLDPRT
Н.031.06.05.03 вал.SLDPRT
Н.031.06.05.06 прокладка.SLDPRT
Н.031.06.05.07 втулка.SLDPRT
Н.031.06.05.08 -01 крышка.SLDPRT
Н.031.06.05.08 крышка.SLDPRT
Н.031.06.41.00 Кривошип/Н.031.06.41.00 Кривошип.SLDASM
Н.031.06.41.00 Кривошип/Н.031.06.41.01 Плита.SLDPRT
Н.031.06.41.00 Кривошип/Н.031.06.41.02 Ось.SLDPRT
Н.031.06.41.00 Кривошип/Н.031.06.41.03 Втулка.SLDPRT
Н.031.06.41.00 Кривошип/Н.031.06.41.04 Штифт.SLDPRT
Шарик 7,978.SLDPRT
Н.031.06.41.00 Кривошип/Н.031.06.41.00-01 Кривошип.SLDASM
Н.031.06.41.00 Кривошип/Н.031.06.41.03-01 Втулка.SLDPRT
Н.031.06.00.35-01 Стакан.SLDPRT
Н.031.06.00.36 Пружина.SLDPRT
Н.031.06.00.38-01 Втулка.SLDPRT
Н.031.06.00.39-01 Шпонка.SLDPRT
Н.031.06.00.39-02 Шпонка.SLDPRT
Н.031.06.00.54-01 Втулка.SLDPRT
Н.031.06.00.55-01 Звёздочка.SLDPRT
Н.031.06.00.66 Пружина сжатая.SLDPRT
Н.031.06.00.67 Чашка.SLDPRT
Н.031.06.00.75 Шайба.SLDPRT
Н.031.06.00.75-01 Шайба.SLDPRT
Н.031.06.00.75-03 Шайба.SLDPRT
Н.031.06.05.03-01 вал.SLDPRT
Н.031.06.05.02-01 вал.SLDPRT
Н.031.06.05.25 вал.SLDPRT
Н.031.06.05.00 СБ Мальтийский крест.JPG
