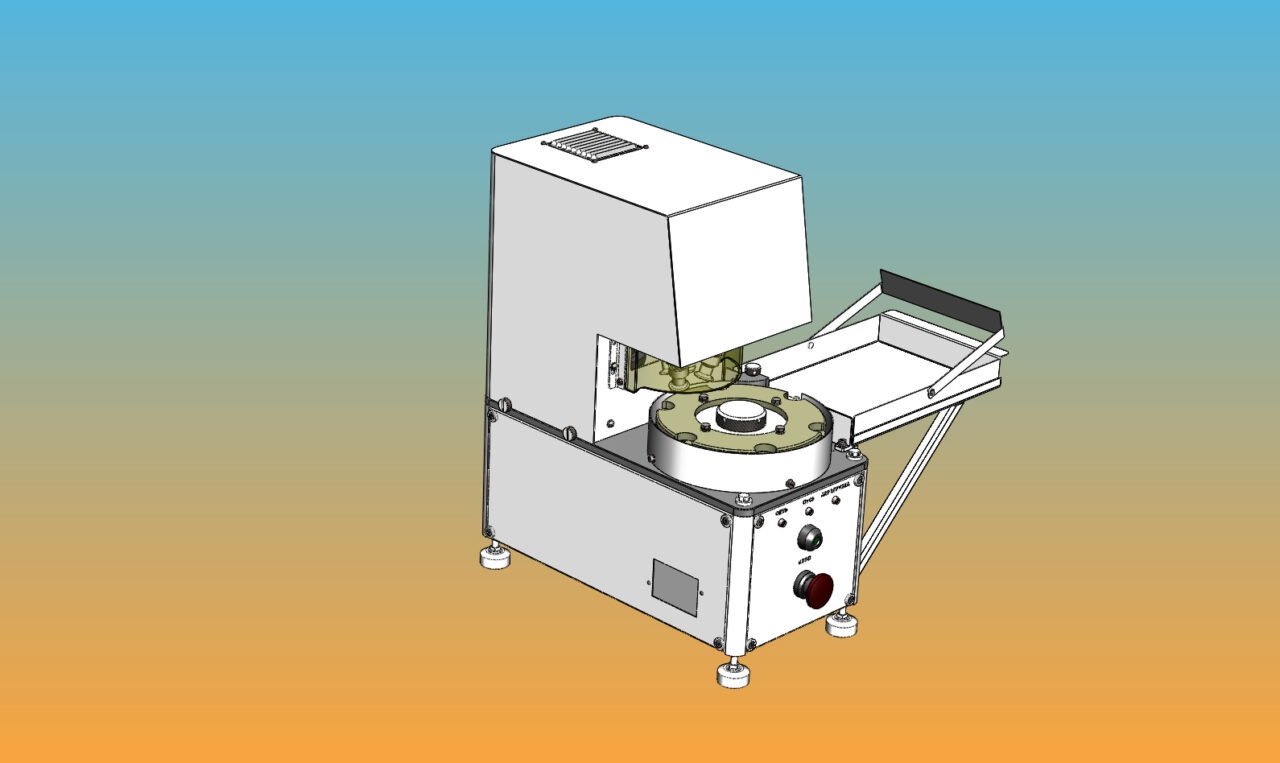

Полуавтомат закаточный Н.190.00.00.00
Устройство предназначено для укупорки заполненных стеклянных медицинских флаконов в условиях мелкосерийного производства. Питание устройства от однофазной сети 220 В.
Устройство устанавливается на столе. Подготовленные к укупорке флаконы загружаются в устройство на позицию загрузки вручную. Укупоренные изделия накапливаются на съёмном поддоне.
Модель создана в рамках перевода ручных рабочих чертежей (конструкторской документации) в электронный вид ( сканирование подобной операцией не считаю по причине самых отвратительных результатов).
Как то был временно подключен к этой группе по причине временного отсутствия основной работы. Ребята просто перечерчивали чертежи в программе 2D Компас (стандарт предприятия). Кстати, это один из самых надёжных методов, обеспечивающий максимально достоверные результаты. Но я к такой тупой и медленной работе не привык, как всегда идем другим путём создания модели и отработки конструкции в ней. Для моделирования использовал привычный мне СолидВоркс. Мне так работать было удобнее. Руководитель каждый день подходил и интересовался, сколько чертежей я наваял и был очень недоволен отсутствием результатов на начальном этапе, грозился выгнать бездельника. Как же он был удивлён, когда получил готовый комплект чертежей раньше запланированного срока! Как ему не хотелось позднее возвращать меня обратно. Прошу простить за лирические отступления.


Сообщить о проблеме
Дата
07.06.2025
Язык
Русский
Состав
3D сборки, детали
Софт
SolidWorks 2022 Как открыть?
Содержимое архива
  • 1.JPG
  • 114.157.-Э140.00.00.35 Кольцо внутреннее.SLDPRT
  • 114.6.126.287 СБ Опора винтовая.SLDASM
  • 114.8.229.240 Втулка.SLDPRT
  • 114.8.3.83.516 Пружина.SLDPRT
  • 114.8.370.107 Винт.SLDPRT
  • 114.8.686.102 Прокладка.SLDPRT
  • 114.8.919.114 Винт развальц.SLDPRT
  • 114.8.920.104 Болт.SLDPRT
  • 114.8.949.145 Шайба.SLDPRT
  • 2Ч.40.63.51.3.1. Редуктор.SLDPRT
  • Bear 8338_1000000_9_gost.SLDPRT
  • Bear 8338_100_gost.SLDPRT
  • Hex Bolt 7798_gost.sldprt
  • Hex Bolt 7805_gost.sldprt
  • Hex Nut 5915_gost.sldprt
  • Hex Nut 5916_gost.sldprt
  • NI-1 лампа неоновая S2.SLDPRT
  • SC GOST 1491_gost.sldprt
  • SC GOST 17473_gost.sldprt
  • SC GOST 17475_gost.sldprt
  • Sp Sc 1477_gost.SLDPRT
  • Stift 3128n_gost.SLDPRT
  • Washer 10450_1_gost.sldprt
  • Washer 11371n_gost.sldprt
  • Washer 11371_gost.sldprt
  • Washer 11648_gost.sldprt
  • Washer 6402_3_gost.sldprt
  • Б3 24 блок зажимов на 5 мест.SLDPRT
  • Втулка 8-6 ГОСТ 19421-74.SLDPRT
  • Двигатель АИР 56В4 IM3682.SLDPRT
  • КЕ 191 кнопка красная.SLDPRT
  • КМЕ-4211 кнопка зелёная S3.SLDPRT
  • Кольцо А16.019 ГОСТ 13940-86.SLDPRT
  • Кольцо А28.019 ГОСТ 13940-86.SLDPRT
  • Кольцо А9.019 ГОСТ 13940-86.SLDPRT
  • Н.187.00.00.01 Пята.SLDPRT
  • Н.187.00.00.14-01 Стойка.SLDPRT
  • Н.187.00.00.14-02 Стойка.SLDPRT

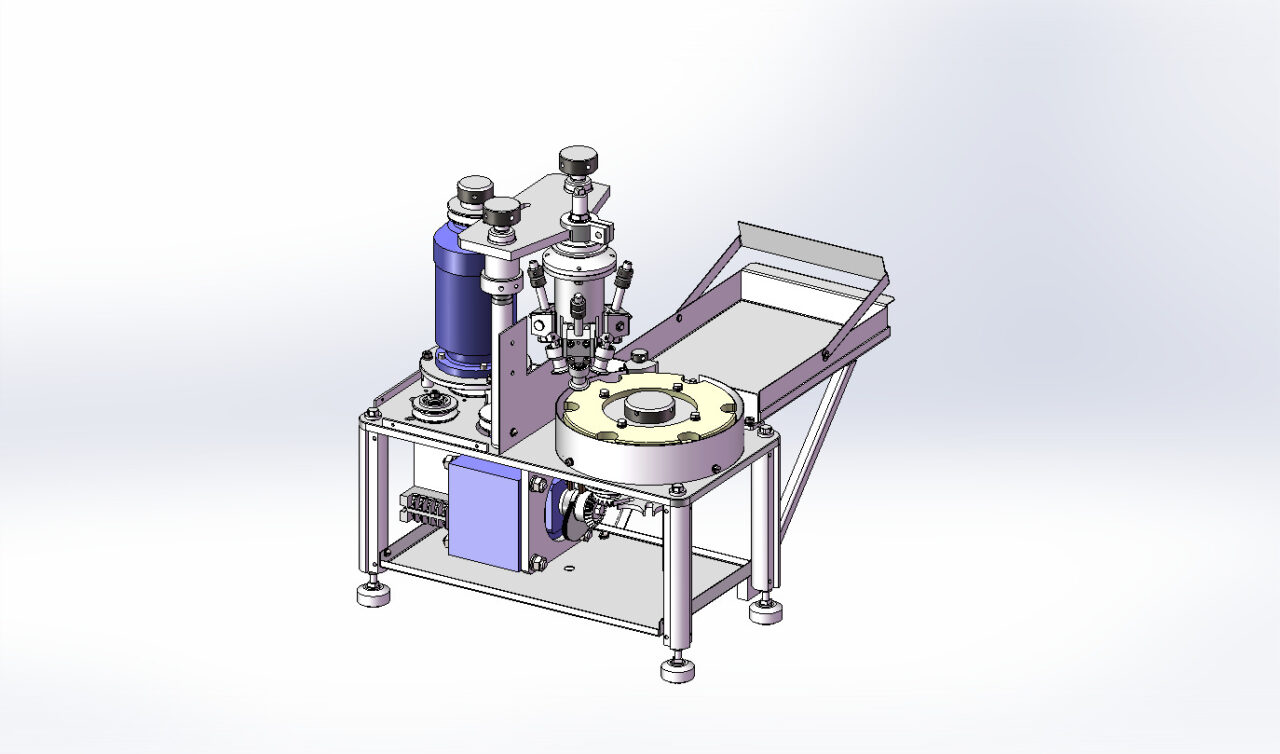

  • Н.190.00.00.00 СБ Полуавтомат без ограждений.JPG
