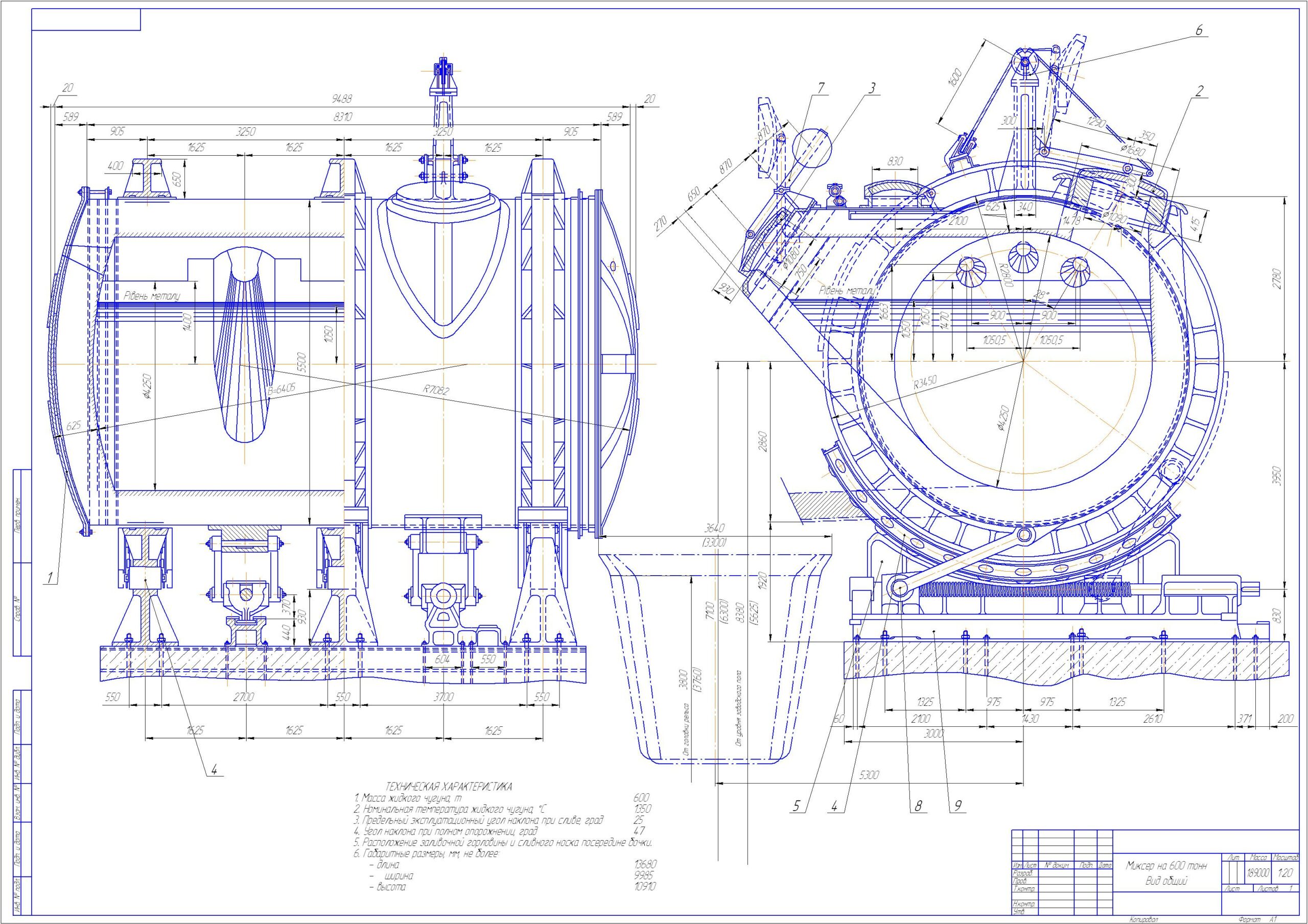

Чертеж общего вида миксера МС-600. Предназначеного для хранения и технологической подготовки жидкого чугуна.

Миксер МС-600 стационарный предназначен для хранения и технологической подготовки больших масс жидкого чугуна, поступающего из доменных печей, и выдачи его для переработки в сталь, а также выравнивания его температуры и усреднения химсостава.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

1. Масса жидкого чугуна, т 600
2. Номинальная температура жидкого чугуна, °С 1350
3. Предельный эксплуатационный угол наклона при сливе, град 25
4. Угол наклона при полном опорожнении, град 47
5. Расположение заливочной горловины и сливного носка посередине бочки.
6. Габаритные размеры, мм, не более:
- длина 13680
- ширина 9985
- высота 10910

Состав: Чертеж общего вида миксера МС-600, спецификация Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Промышленность / Металлургия / Чертеж общего вида миксера МС-600. Предназначеного для хранения и технологической подготовки жидкого чугуна.

Миксер на 600 тонн\МИксер
Миксер на 600 тонн\Специф.cdw
Миксер на 600 тонн
