Дуговая сталеплавильная печь ДСП-3

Гомельский Государственный технический университет им П. О. Сухого
Кафедра Металлургия и литейное производство
Курсовой проект по дисциплине "Металлургическая теплотехника и теплоэнергетика"
На тему: "Рассчитать и спроектировать дуговую сталеплавильную печь"
Гомель 2015

В данном курсовом проекте я рассчитываю дуговую сталеплавильную печь ёмкостью 3 тонны (ДСП-3). Печь такого типа относят по классификации к дуговым печам прямого действия. Основными элементами конструкции современной дуговой сталеплавильной печи являются ванна печи, установленная на наклоняющейся платформе механизма наклона печи. Печь наклоняется в сторону рабочего окна на 10-15о для скачивания шлака, и на 25-45о в сторону сливного отверстия для слива металла. Сверху ванна закрыта сводом. В своде имеются отверстия для опускания в рабочее пространство трех электродов. Основной несущей конструкцией для удержания электрода является рукав электрододержателя, зафиксированный на стойке, имеющей возможность вертикально перемещаться в двух поясах направляющих роликов под действием привода перемещения электрода. Несущей конструкцией механизмов перемещения электродов служит портал, опирающийся на тумбу платформы наклоняющейся. Для удержания электрода и обеспечения надежного электрического контакта служит механизм зажима электрода. Для открывания ванны печи для загрузки шихты предназначен механизм подъема и поворота свода [1].

СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1. Общее описание электропечи 6
2. Расчёт геометрических размеров печи 21
2.1 Определение геометрических параметров 21
2.2 Конструкция футеровки ДСП 25
3. Расчёт электрических параметров печи 30
3.1 Электрический расчёт печи 30
3.2 Определение мощности печного трансформатора 32
4. Расчёт теплового баланса 33
Заключение 43
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 44

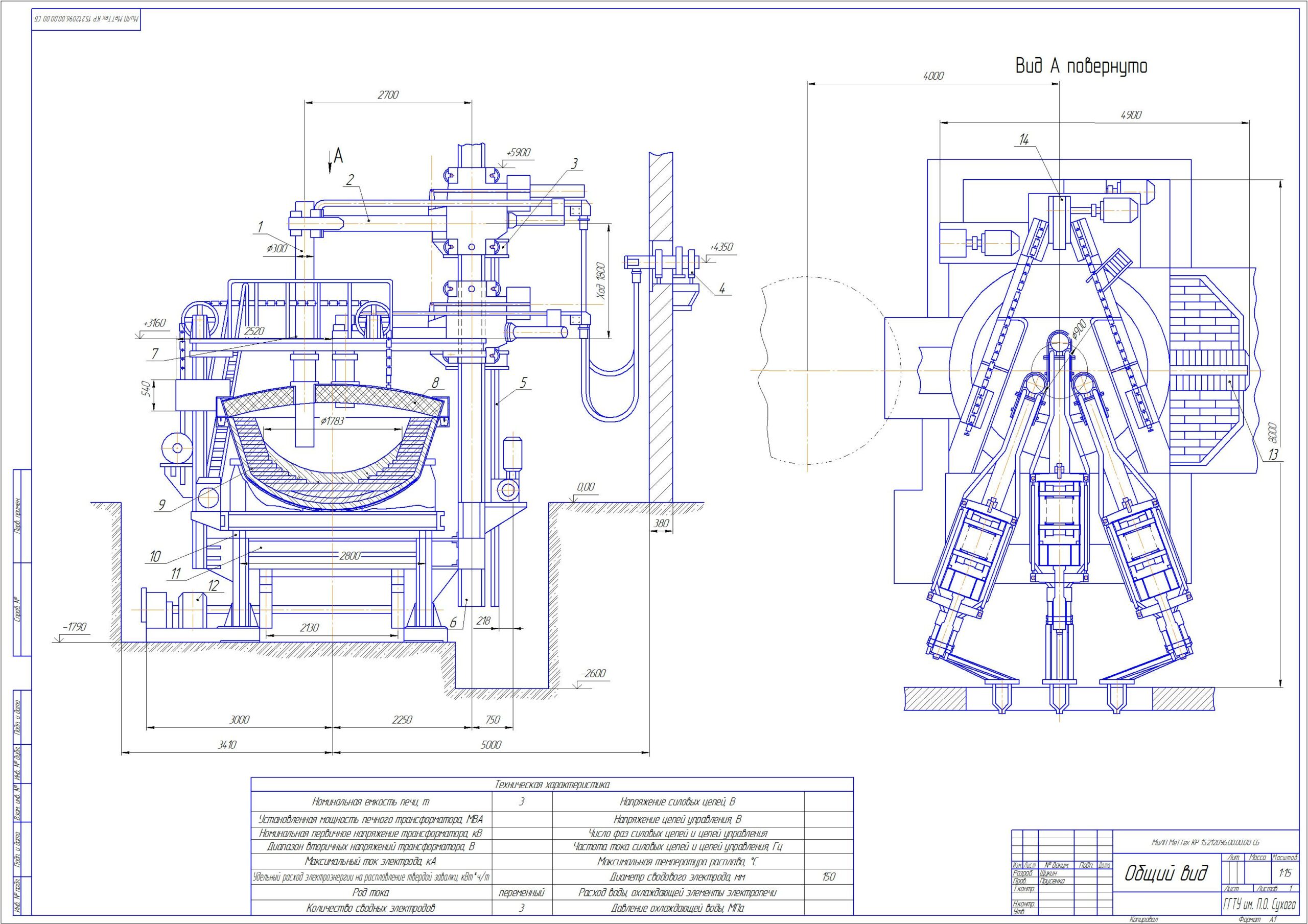

Состав: Общий вид (СБ), Футеровка ванны и свода, Спецификация, ПЗ Язык документа
