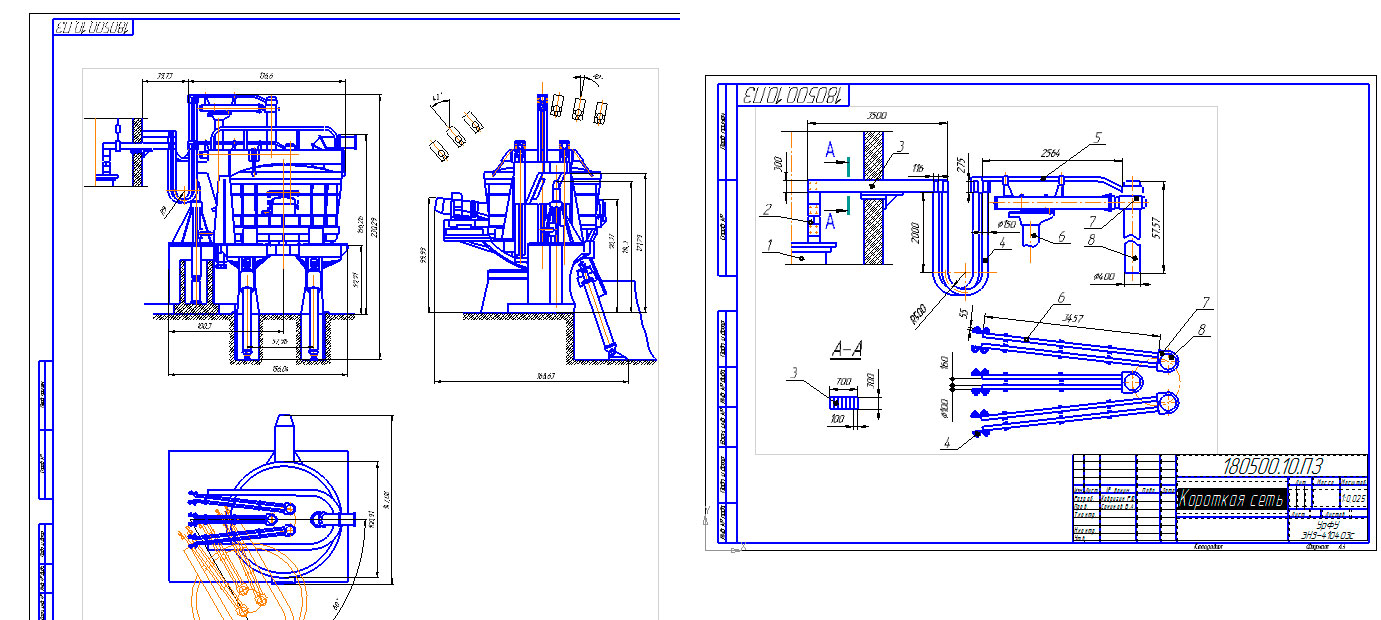

Расчет дуговой сталеплавильной печи ДСП-30

Уральский Федеральный Университет имени первого президента Б.Ельцина ЭТУС
Курсовой проект по дисциплине "Электротехнические системы и установки"
на тему "расчет дуговой сталеплавильной печи емкостью 30 тонн"
Екатеринбург 2014г

Основное назначение дуговой сталеплавильной печи (ДСП) прямого действия – выплавка стали из металлического лома (скарпа). Такой процесс весьма энергоемок; на 1 т выплавленной стали в зависимости от емкости печи и характера процесса расходуется от 500 до 1000 кВтч электроэнергии, поэтому при прочих равных условиях процесс дешевле проводить в мартеновской печи, где топливо сжигается непосредственно. В связи с этим лишь сравнительно небольшую часть всей получаемой из скрапа стали выплавляют в электрических печах. В них осуществляются лишь те процессы, которые трудно проводить в мартеновской печи или конверторе. В первую очередь – это получение высоколегированных сортов стали, требующих тщательного очищения металла от вредных примесей (особенно серы) и неметаллических включений, и обезгаживания его. Для таких сортов стали стоимость передела гораздо меньше стоимости легирующих и самой стали и решающими факторами становятся качество металла и степень угара ценных добавок. Существенные преимущества (большие маневренность и скорость плавки, снижение капитальных затрат) имеет дуговая печь как агрегат для получения стального литья.

СОДЕРЖАНИЕ .2
ВВЕДЕНИЕ ...3
1.ОПРЕДЕЛЕНИЕ ГЕОМЕТРИЧЕСКИХ РАЗМЕРОВ РАБОЧЕГО ПРОСТРАН-СТВА… .5
1.1 Определение размеров жидкометаллической ванны ...5
1.2 Определение размеров рабочего окна ...7
1.3 Определение толщины подины и диаметра кожуха … ...7
1.4 Определение стрелы выпуклости и толщины свода дуговой сталеплавильной печи. Расчёт диаметра распада электродов и размеров электродов ..7
2. ТЕПЛОВОЙ РАСЧЕТ ПЕЧИ ...10
2.1 Основные энергетические особенности дуговой сталеплавильной печи 10
2.2 Определение полезной энергии для нагрева расплавления металла и шлака .12
2.3 Определение тепловых потерь через футеровку 14
2.4 Определение тепловых потерь через рабочее окно ...15
2.5 Тепловые потери с газами 16
2.6 Тепловые потери в период межплавочного простоя ..16
2.7 Энергетический баланс периода расплавления ..17
3. ЭЛЕКТРИЧЕСКИЙ РАСЧЁТ КОРОТКОЙ СЕТИ .19
3.1 Электрический расчёт короткой сети ..19
3.2 Расчёт компенсаторов 26
СПИСОК ЛИТЕРАТУРЫ ...28
