ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ ЛУГАНСКОЙ НАРОДНОЙ РЕСПУБЛИКИ «ЛУГАНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСТИТЕТ ИМЕНИ ВЛАДИМЕРА ДАЛЯ»
Кафедра: «Материаловедение и строительство»
Дисциплина: Оборудование термических цехов
Тема:Разработка технологического процесса термической обработки детали «Валик» серийность производства выбор и расчет основного и вспомогательного оборудования
2016 год
Данный курсовой проект состоит из 2 частей. В первой части курсовой работы предоставлен химический состав и механические свойства стали 38Х2МЮА согласно ГОСТ 4345-71. Так же анализ условия работы детали. Разработана маршрутная технология изготовления детали. Установлена предварительная термическая обработка для стали 38Х2МЮА изотермический отжиг. Окончательная термическая обработка стали 38Х2МЮА закалка и высокий отпуск. Вычислена продолжительность времени предварительной и окончательной термической обработке. Указан способ контроля качества термообработки детали «Валик» из сталей 38Х2МЮА. Предоставлены изображения дефектов микроструктур, которые возникают при термообработке.

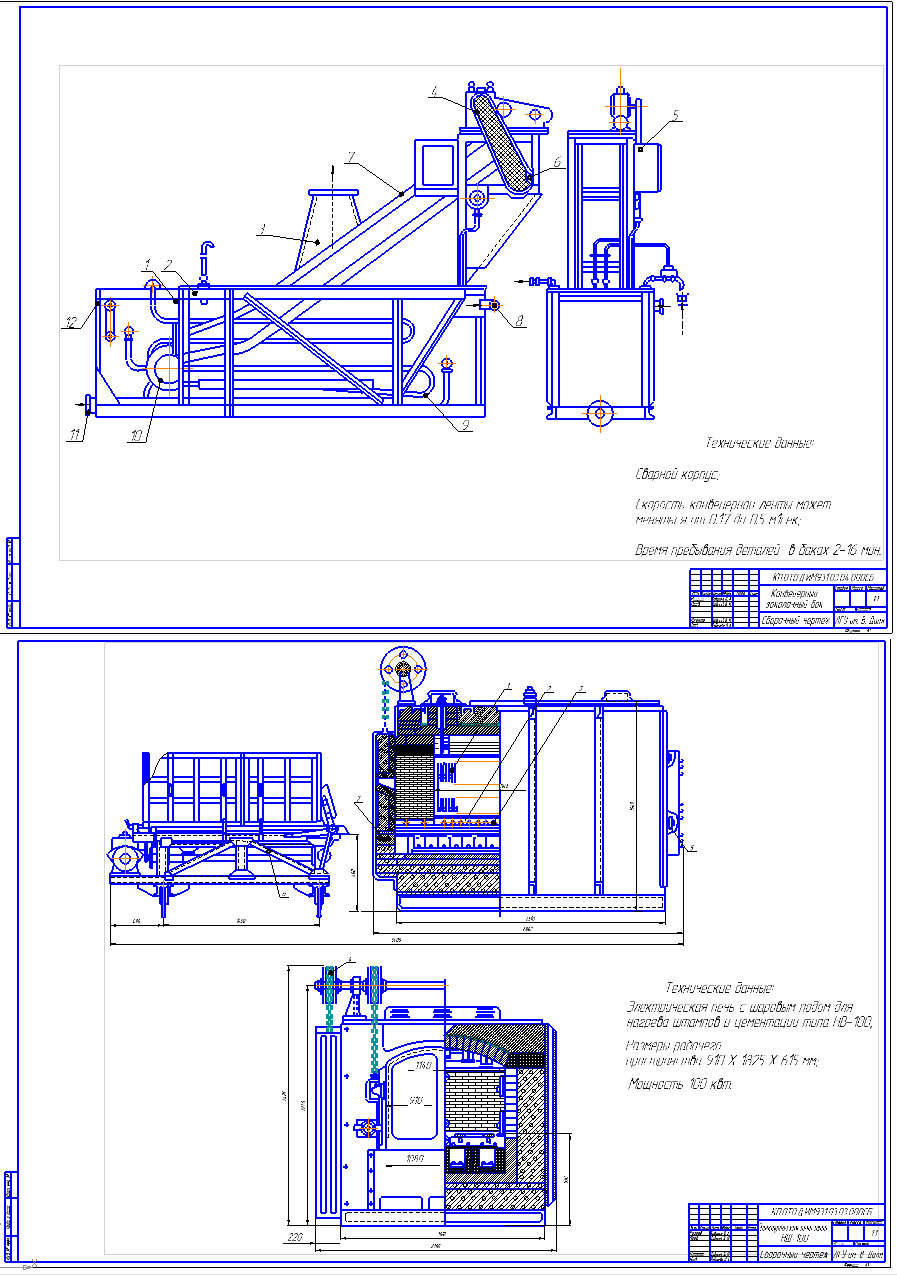

Вторая часть заключается в выборе основного оборудования, для термообработки: электрическая печь НШ-100, и вспомогательного оборудования - конвейерного закалочного бака. Предоставлен расчет основных параметров электрического нагрева. Использованная литература. Приложение: А - Маршрутная технологическая карта изготовления детали валик из стали 38Х2МЮА. Б – Спецификация.
3 таблицы, 17 изображений, 42 старницы
