Электродуговая печь ёмкостью 200 тонн

Белорусский национальный технический университет
Кафедра «Металлургические технологии»
Курсовой проект по дисциплине: «Металлургическая теплотехника и теплоэнергетика»

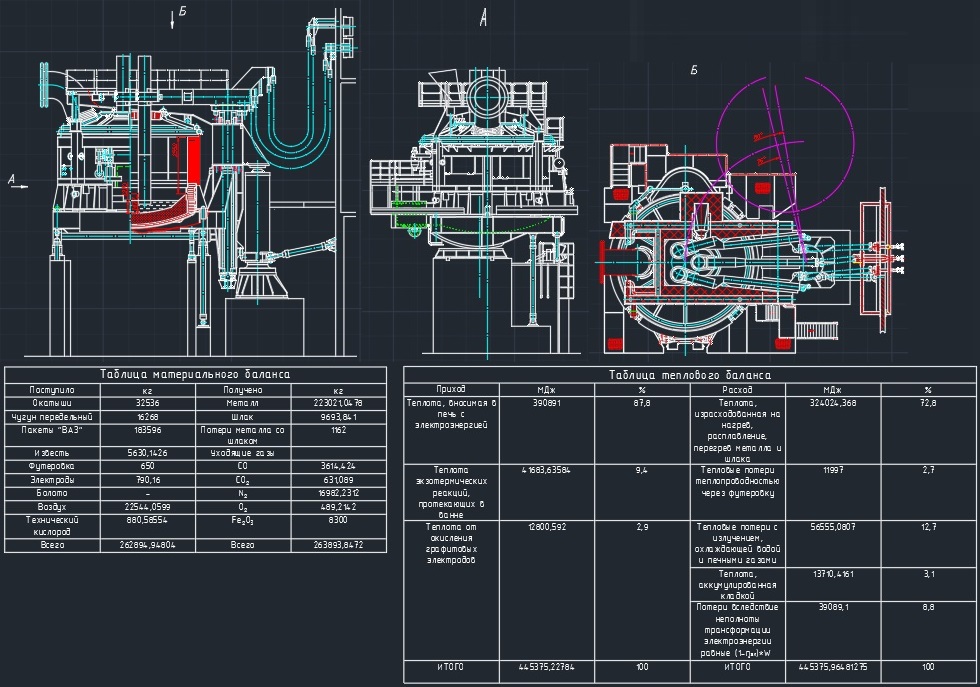

Тема проекта: «Электродуговая печь ёмкостью 200 тонн»
Минск 2015

Исходные данные ДСП-200

В дуговых электропечах преобразование электрической энергии в тепло происходит в основном в электрическом разряде, протекающем в газовой или паровой среде. В таком разряде можно сосредоточить в сравнительно небольших объёмах большие мощности и получить очень высокие температуры. При этом в камере печи возникают резкие температурные перепады, и поэтому в ней невозможно получить равномерное распределение температур. По этой же причине здесь трудно обеспечить точное регулирование температуры нагрева и, следовательно, проводить термическую обработку. Для плавки металлов дуговая печь удобна, т.к. высокая концентрация энергии позволяет быстро проводить расплавление. Дуговые устройства удобны так же для проведения высокотемпературных химических реакций в жидкой или газовой фазе и подогрева газа. Во всех этих случаях неравномерность нагрева не играет роли, т.к. благодаря теплопроводности и конвекции в жидкой ванне или газовом потоке темпера-тура быстро выравнивается.
В данном курсовом проекте я рассчитываю дуговую сталеплавильную печь ёмкостью 200 тонн (ДСП – 200). Печь такого типа относят по классификации к дуговым печам прямого действия. В таких печах дуга горит между электродами и расплавленным металлом, непосредственно нагревая металл. Очаг высокой температуры (дуга) находится около поверхности металла. Благодаря экранирующему действию электродов свод печи частично защищен от непосредственного излучения дуг, поэтому здесь допустимы очень большие объёмные мощности, и можно проводить высокотемпературные процессы. Электроды в таких печах подвешены вертикально и работают в основном на растяжение, и лишь при наклоне печи – на изгиб. Поэтому здесь можно применять сравнительно длинные графитированные электроды большого сечения, допускающие значительные рабочие токи. Дуговые печи могут быть весьма мощными и производительными, и работать на трёхфазном токе. Это крупные мощные трёх-фазные печи, предназначенные для плавления металлов с высокой температурой испарения, в основном – сталеплавильные печи. Благодаря техно-логическим преимуществам в печах этого типа выплавляются в виде слитков, почти все высоколегированные стали и многие конструкционные ста-ли. Кроме того, в них выполняют значительную часть стального фасонного литья. Электропечь лучше других приспособлена для переработки металлического лома, причем твердой шихтой может быть занят весь объем печи, и это не затрудняет процесс расплавления. Металлизированные окатыши, заменяющие металлический лом, можно загружать в электропечь непрерывно при помощи автоматических дозирующих устройств.

Содержание
Введение
1. Описание назначения основных элементов печи и их эскизы
2. Определение производительности печи
3. Расчёт геометрических размеров печи
3.1. определение геометрических параметров
3.2. конструкция футеровки дсп
4. Расчёт материального баланса
5. Расчет теплового баланса
6. Определение мощности печного трансформатора
Список использованной литературы
7. Описание назначения основных элементов системы газоочистки и их эскизы
Список использованной литературы
