Фланец навоя 1000

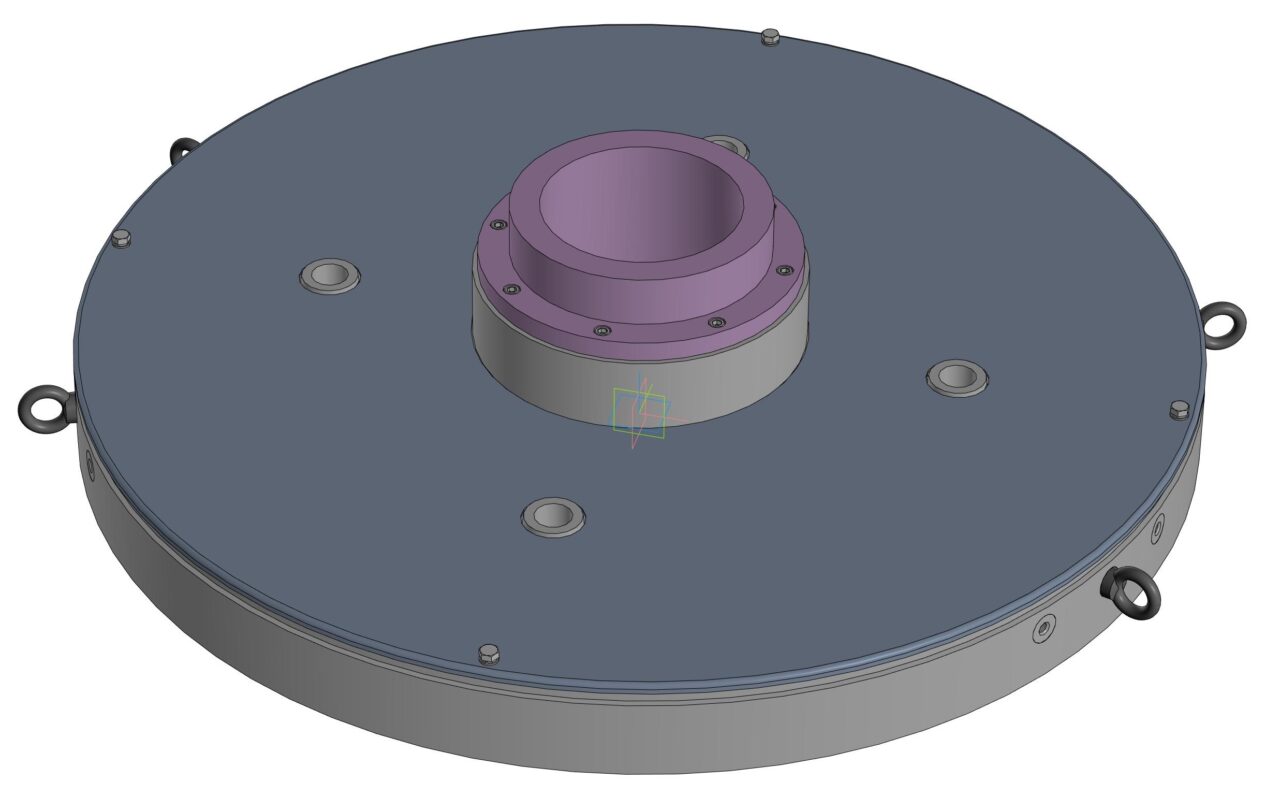

Фланец навоя диаметром 1000 мм. и его оснастка для литья в кокиль.

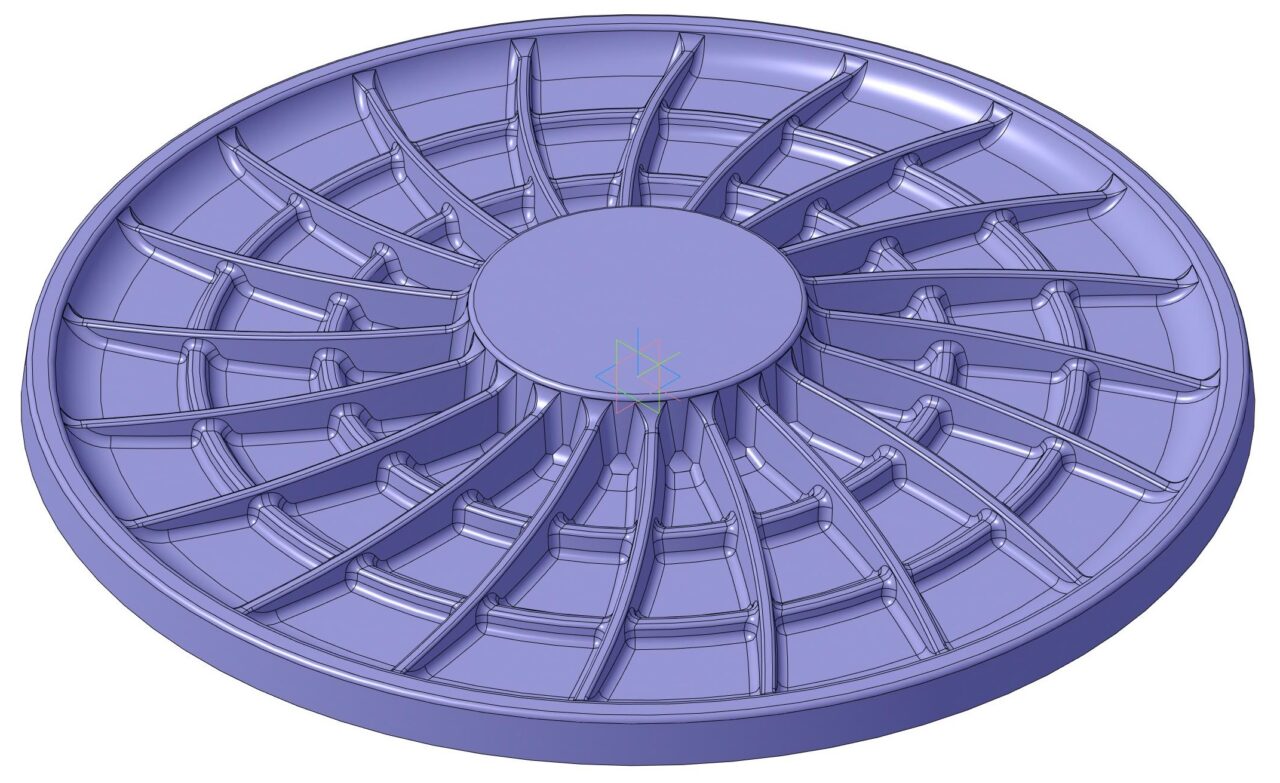

3D Модели детали навоя и его отливки исполнены в одном файле модели.

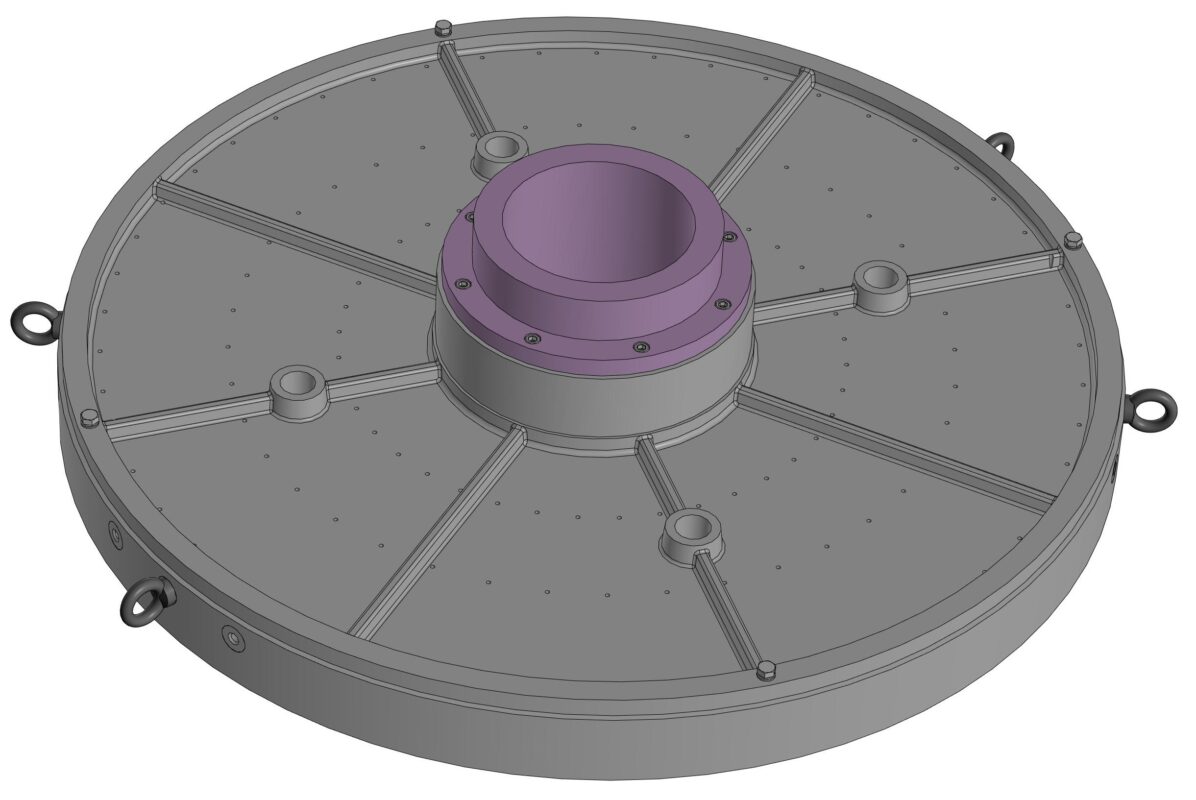

Работа над кокилем выполнялась методом сверху вниз в одном файле 3d сборки, поэтому деталировочные чертежи следует выполнять по сборочной 3d модели. Также в работу добавлена плита – основание под кокиль.
Все модели параметрические, и по ним можно исполнять навои с другими параметрами, в частности, мной ещё сделана работа на фланец диаметром 800 мм.
