Индуктор со спрейером для закалки ТВЧ внутренних зубьев полых колёс.

211

Индуктор со спрейером предназначен для термообработки (закалки) внутренних зубьев полых колес. Для интенсивного охлаждения зуба после нагрева предусмотрено три спрейера- один центральный и два боковых. Индуктор крепится на установку ТВЧ фирмы "Элсит".

Индуктор со спейером для закалки внутренних зубьев полого колеса.

Автор

Анатолий Корнеев

Дата

17.11.2023

Язык

Русский

Состав

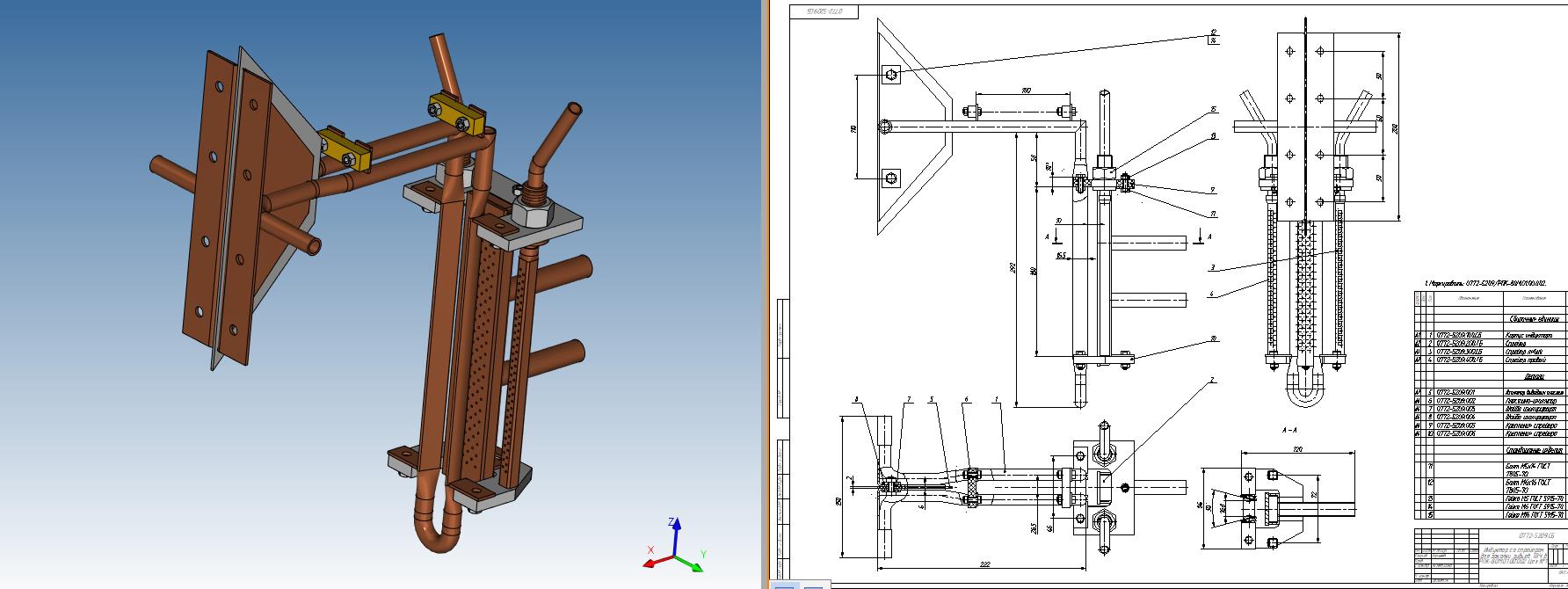

Сборочный чертеж. Деталировка. Спецификация.3D Сборка.
