Кольцевая печь цеха Т-2 ОАО «СинТЗ»

0
0
396
4
0

УГТУ-УПИ
Кафедра ТИМ Дипломный проект
Реконструкция кольцевой печи цеха № Т-2 ОАО ”СинТЗ”
Екатеринбург 2006

Дипломный проект посвящен реконструкции кольцевой печи цеха Т-2 ОАО «СинТЗ». ОАО “Синарский трубный завод”- одно из крупнейших специализированных предприятий России по производству стальных нержавеющих и чугунных труб.
Для улучшения тепловой работы предлагается замена топливосжигающих устройств и замена устаревшей футеровки печи современными огнеупорными и теплоизоляционными материалами.
В дипломной работе выполнены расчеты горения топлива, нагрева металла, теплового баланса.
Произведенные в дипломной работе расчеты подтверждают обоснованность предложенных методов.
В дипломной работе представлены главы, посвященные автоматизации, экономической эффективности, безопасности и экологичности проекта. в цехе № Т-2 с целью увеличения производительности оборудования, улучшения качества продукции и расширения сортамента планируется реконструкция трубного производства, включающая в себя :
1. Установку трехвалкового непрерывного стана;
2. Строительство второй производственной линии;
3. Реконструкцию кольцевой печи.
Анализ кольцевой печи показал, что печь является “узким” местом в составе “ТПА-140”, т.к.не позволяет увеличить производительность стана, не удовлетворяет требованиям технологии, не отвечает требованиям безопасности и экологии.
Целью данного дипломного проекта является реконструкция кольцевой печи, с целью уменьшения процента брака при нагреве, а также снижения расхода топлива.

ПЗ 148стр
1. ОБЩАЯ ХАРАКТЕРИСТИКА ТРУБНОГО ПРОИЗВОДСТВА
1.1. Развитие трубного производства
1.2. Виды стальных труб и их применение
1.3. Исходные материалы для производства труб
1.4. Структура технологического процесса
1.5. Классификация и технологическая характеристика способов производства и обработки труб
1.6. Технология производства горячедеформированных труб

2. ОСНОВНЫЕ КОНСТРУКЦИИ ПЕЧЕЙ, ИСПОЛЬЗУЕМЫЕ В ТРУБНОМ ПРОИЗВОДСТВЕ
2.1. Секционные печи скоростного нагрева
2.2. Печи с шагающим подом
2.3. Нагревательные индукционные установки

3. КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ И ТЕПЛОВАЯ РАБОТА КОЛЬЦЕВЫХ ПЕЧЕЙ
3.1. Конструкция кольцевых печей
3.2. Теплообмен в печи
3.3. Тепловой режим
3.4. Температурный режим
3.5. Основные технико-экономические показатели работы печи
3.6. Особенности кольцевой печи цеха Т-2 ОАО «СинТЗ»

4. ТЕХНОЛОГИЧЕСКИЕ РАСЧЕТЫ
4.1. Общие положения расчета методических печей.
4.2. Исходные данные для расчета
4.3. Предварительное конструирование печи
4.4. Расчет температур, тепловых потоков и теплоемкостей
4.5. Расчет продолжительности нагрева металла
4.6. Определение размеров рабочего пространства и основных показателей работы.
4.7. Расчет теплового баланса

5. ПОСТАНОВКА ЗАДАЧИ РЕКОНСТРУКЦИИ КОЛЬЦЕВОЙ ПЕЧИ ЦЕХА
Т-2 ОАО «СинТЗ»

6. ГОРЕЛКА ТЕСКА® СЕРИИ ГСС
6.1. Технология скоростного нагрева
6.2. Технические особенности горелок ГСС ТЕСКА®
6.3. Технические решения, реализуемые в горелках ГСС ТЕСКА®.
6.4. Замена горелок

7. РАСЧЕТ ТЕПЛОВОГО БАЛАНСА КОЛЬЦЕВОЙ ПЕЧИ ПОСЛЕ РЕКОНСТРУКЦИИ.
7.1 Приходные статьи
7.2 Расходные статьи
7.3 Уравнение теплового баланса
7.4. Определение расходов топлива по зонам печи и выбор топливосжигающих устройств.

8. СИСТЕМА АВТОМАТИЗАЦИИ КОЛЬЦЕВОЙ ПЕЧИ

9. ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ ПРОЕКТА
9.1. Постановка задачи
9.2. Оценка анализа прокатного производства

10. БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ ПРОЕКТА
10.1. Описание объекта
10.2. Характеристика условий труда
10.3. Оценка производственного риска
10.4. Безопасность проекта
10.5. Пожарная безопасность
10.6. Экологичность проекта
10.7. Чрезвычайные ситуации

11. ЭКОЛОГИЯ
11.1. Образование оксидов азота при горении
11.2. Методы снижения выхода оксидов азота
11.3. Горелки с минимальным содержанием в уходящих газах оксида азота

ЗАКЛЮЧЕНИЕ
БИБЛИГРАФИЧЕСКИЙ СПИСОК



Автор
hukpasha
Дата
14.12.2021
Язык
Русский
Состав

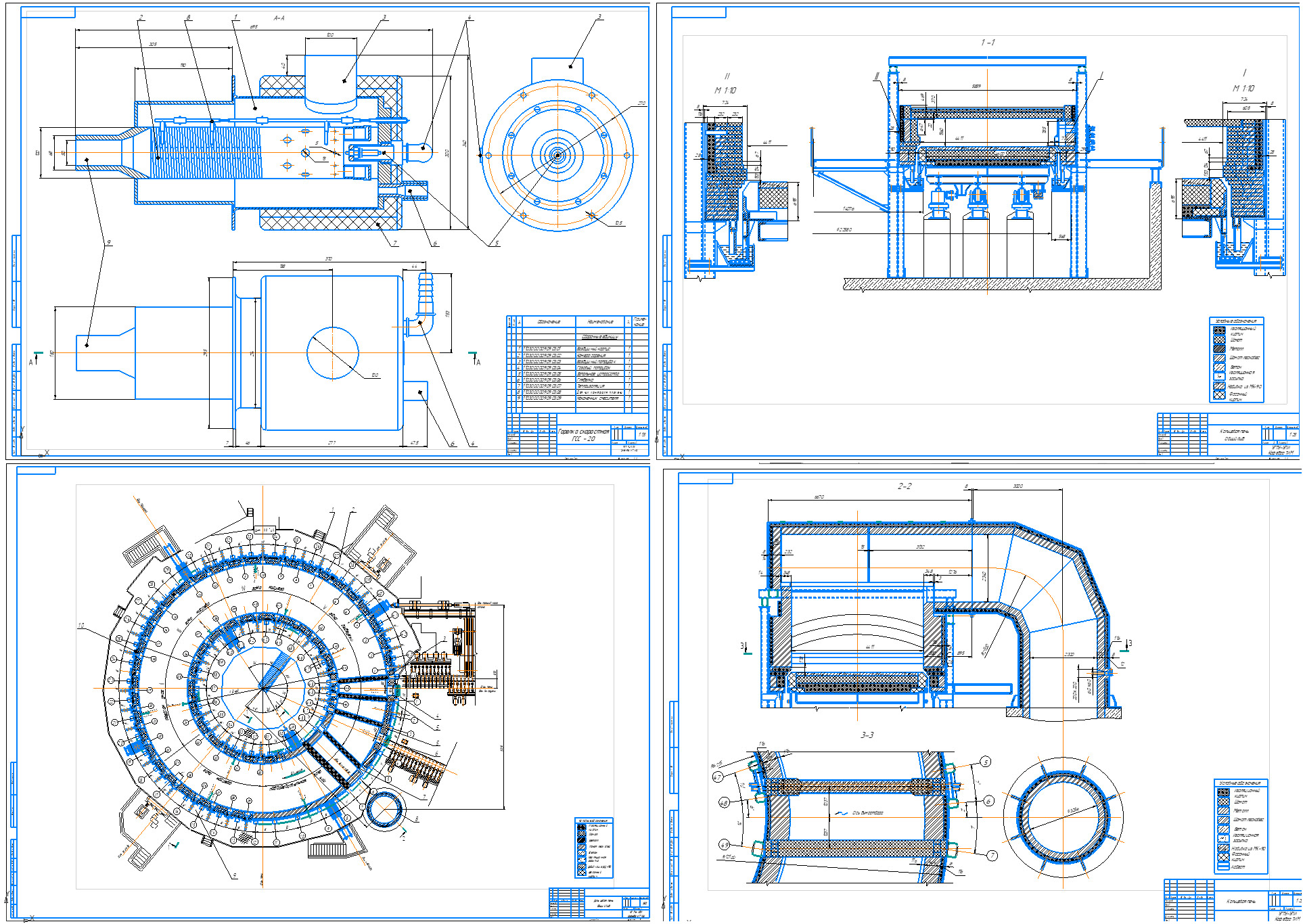

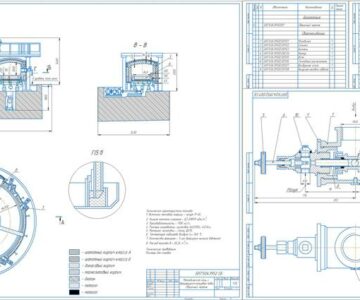

Кольцевая печь (ОВ, Спецификация, Разрез1, Разрез2), Горелка скоростная ГСС - 20 (СБ), План (Илл.), Тепловой баланс печи (Плакат) ,ПЗ
Софт
КОМПАС-3D 13 Как открыть?
Содержимое архива
  • Диплом кольцевая печь
    • Кольцевая печь1.cdw
    • план2.cdw
    • Разрез2.cdw
    • Разрез1.cdw
    • Горелка ГСС.cdw
    • КПспец..cdw
    • ТБКОМПАС плакат.cdw
    • Диплом.doc
