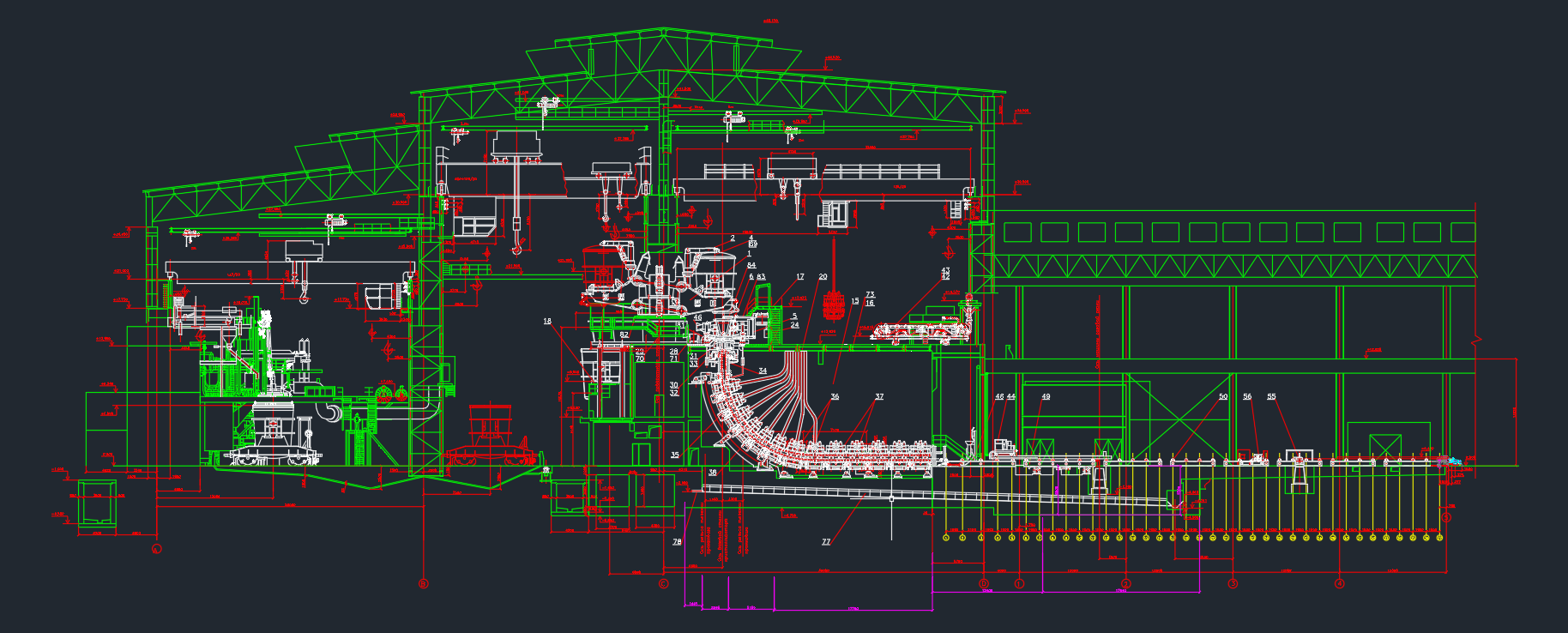

Комплекс Вакууматор-МНЛЗ (продольный разрез)

Конструкция слябовой МНЛЗ - 2-х ручьевая слябовая машина непрерывного литья заготовки радиального типа с прямолинейным кристаллизатором, секционированной роликовой опорной системой, непрерывным изгибом/правкой непрерывнолитого слитка.

Количество ручьев на машину, шт 2
Радиус дуги, мм 10000 мм
Металлургическая длина (длина опирания слитка), м 32,1 м
Толщина слябов, мм 200, 220, 250 и 300 (в холодном состоянии)
Диапазон ширины при отливке слябов, мм 1000 - 1800 (в холодном состоянии)
Длина разрезанных слябов, мм 3200 - 12000 (в холодном состоянии)
система ввода затравки - сверху

Состав: Вид общий (ВО) Язык документа

Софт: AutoCAD 2013

Файлы:

Каталог / Промышленность / Металлургия / Комплекс Вакууматор-МНЛЗ (продольный разрез)

LAY_1.dwg
