"Реконструкция гидропривода механизма перемещения затравки МНЛЗ"

Магнитогорский государственный технический университет им. Г.И. Носова
Многопрофильный колледж
Кафедра машиностроение и автоматизация
ВКР на тему : "Реконструкция гидропривода механизма перемещения затравки МНЛЗ"

Техническая характеристика Устройства механизма перемещения затравки:
Размер затравки: 170мм х 158мм;
Радиус затравки: 9000мм;
Диаметр направляющего ролики: 200мм;
Диаметр тянущей клети: 400мм;
Рабочая сила настройки ролика: 225кН;

Исходные данные для расчета гидропривода механизма перемещения затравки:
1. Рабочее давление 22 МПа
2. Усилие на штоке 173 кН
3. Ход штока 720 мм
4. Длина напорной и сливной магистрали 30 м

Дипломный проект содержит 3 листа формата А1, 2 листа формата А2 графической части, 118 страниц пояснительной записки

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 5
1 ОБЩАЯ ЧАСТЬ 7
1.1 Краткий анализ технологического процесса основного механического оборудования ЭСПЦ ОАО «ММК» 7
1.2 Устройство и работа гидропривода хранения затравки МНЛЗ 1,2 ЭСПЦ 15
1.3 Анализ гидроприводов ЭСПЦ 17
1.4 Техническое обоснование реконструкции гидропривода устройства для хранения затравки МНЛЗ 1,2 ЭСПЦ 19
2 СПЕЦИАЛЬНАЯ ЧАСТЬ 21
2.1 Выбор исходных данных и обоснование принципиальной гидравлической схемы 21
2.2 Выбор рабочей жидкости 22
2.3 Выбор насоса 26
2.4 Определение основных параметров гидроцилиндра 28
2.5 Расчет гидроцилиндра на прочность 30
2.6 Выбор гидравлической аппаратуры 35
2.7 Выбор фильтров 36
2.8 Гидравлический расчет трубопровода 39
2.9 Расчет потерь давления в гидросистеме 41
2.10 Проверочный расчет гидропривода. Определение мощности и КПД гидропривода 47
3 ОРГАНИЗАЦИЯ ПРОИЗВОДСТВА 51
3.1 Краткое описание организации ТОиР ЭСПЦ ОАО «ММК» 51
3.2 Техническое обслуживание гидропривода 58
3.3 Технология проведения капитального ремонта. Ремонтная ведомость. 63
3.4 Мероприятия по повышению надежности оборудования 67
4 ЭКОНОМИКА ПРОИЗВОДСТВА 70
4.1 Экономическое обоснование реконструкции 70
4.2 Расчет сметы капитальных затрат на реконструкцию 70
4.3 Расчет экономической эффективности реконструкции 76
5 ОХРАНА ТРУДА 82
5.1 Мероприятия по технике безопасности и противопожарной защите в цехе 82
5.2 Охрана окружающей среды в условиях цеха 111
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 118

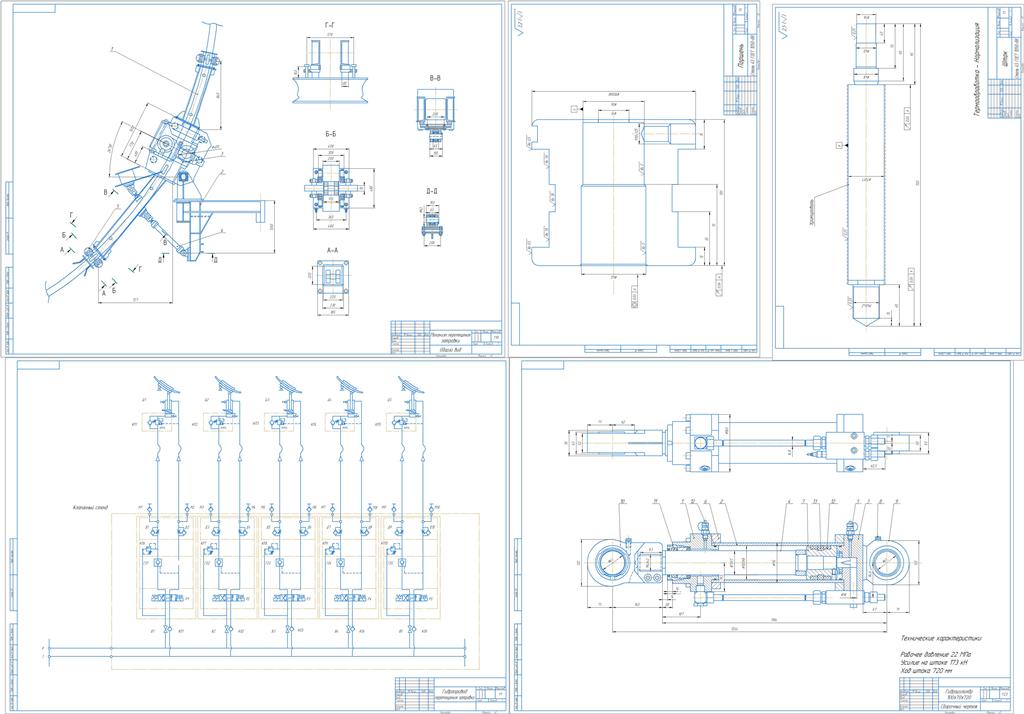

Состав: Пояснительная записка реконструкции гидропривода перемещения затравки, общий вид механизма перемещения затравки, гидравлическая схема, гидроцилиндр перемещения затравки, деталировка, спецификации Язык документа

Софт: КОМПАС-3D 16

Каталог / Машиностроение и механика / Технология машиностроения / "Реконструкция гидропривода механизма перемещения затравки МНЛЗ"

Просмотр файлов
Проект реконструкции гидропривода перемещения затравки.docx
Спецификация общий вид.spw
шток.cdw
Гидропривод перемещения затравки.cdw
Гидроцилиндр перемещения затравки.cdw
Общий вид механизма перемещения затравки.cdw
Поршень.cdw
Спецификация гидроцилиндра перемещения затравки.spw
Спецификация гидропривода перемещения завтраки.spw
