Механизм перемещения датчиков

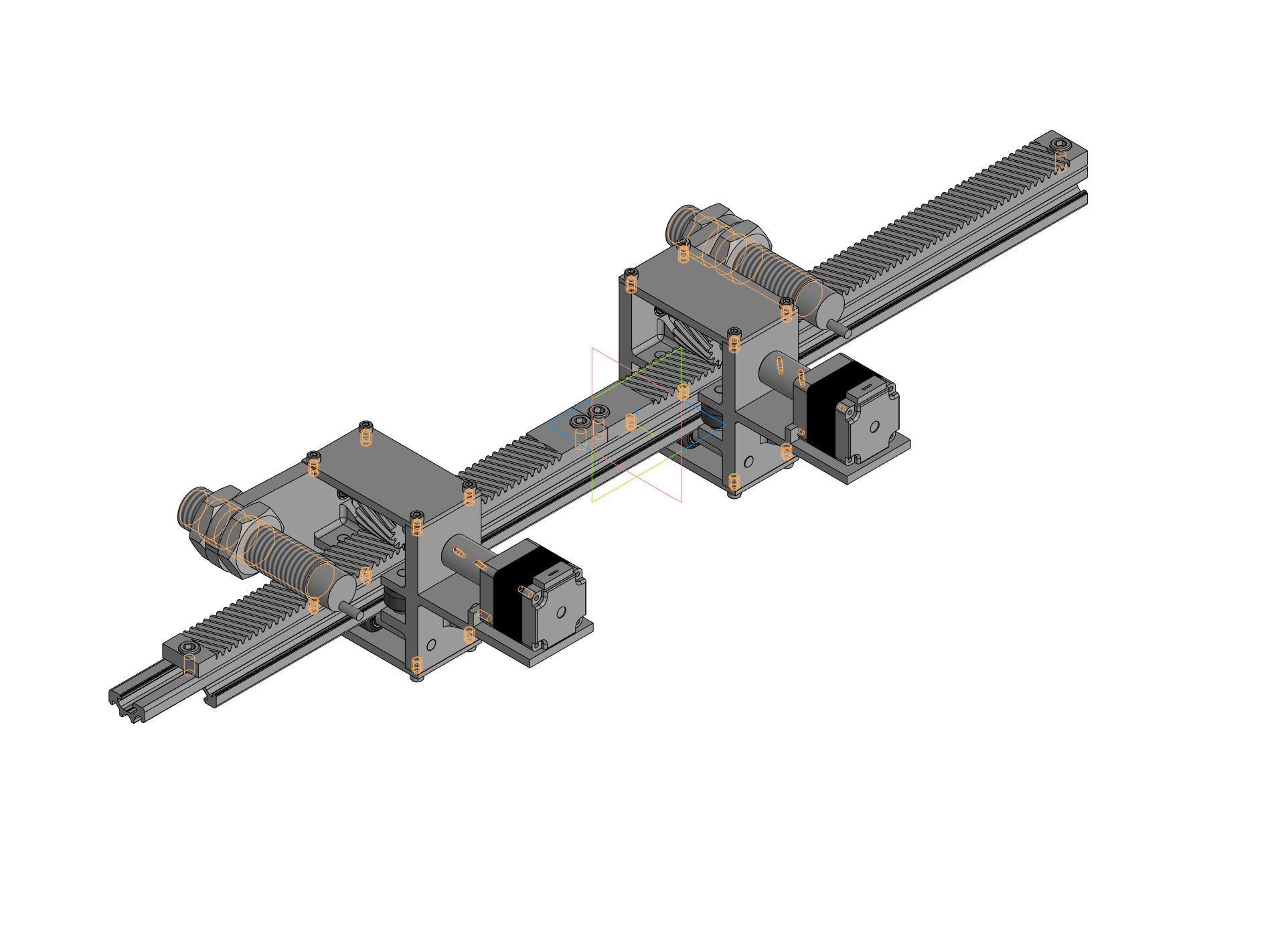

Модель с подробной деталировкой, масштаб 1:1, количество деталей 246, использовалось твердотельное моделирование. Размеры реальные, взяты из размеров оборудования. Модель используется для перемещения оптических датчиков, с помощью которых контролируют правильность укладки стопки изделий. Используется для изготовления пищевых контейнеров, складируемых стопками.

Состав: 3D Сборка

Софт: КОМПАС-3D 22.1

Файлы:
Штифт 1,5мм.m3d
97507a9aef6cc639673a324c2d39dcb9.a3d
A137 Высокоточная прокладка O 5,3 O 8.m3d
A177 Мини пластиковый ролик для V-паза.m3d
A177 Сборка ролика_00.a3d
A183 Подшипник для мини роликов, O 5 O 10, MR105zz_00.m3d
Kollektorschild_11.m3d
Lagerschild_11.m3d
NEMA11.a3d
Stator_11.m3d
Welle_11.m3d
вал для шестерёнки 5мм.m3d
Втулка _ МПД 001.001.002.m3d
датчик.m3d
крышка скобы ит 4.m3d
МПД 001.001.000 Ходовая часть левая.a3d
муфта уменьшенная на 5-5.a3d
муфта.m3d
ось подшипник 20мм.m3d
ось подшипник 58мм.m3d
профиль конструкционный _ МПД 001.000.000.m3d
рейка m 1.25 h3 ghfdfz.m3d
рейка m 1.25 h3.m3d
сборка ходовой части правая.a3d
стенка короба для шестерни ит 4 с ухом правым.m3d
стенка короба для шестерни ит 4 с ухом.m3d
стенка короба для шестерни ит 4.m3d
Шестерня 1,125 D8МПД 001.000.000.m3d
механизм перемещения датчика ит 4.a3d
втулка резьбовая М5-М3_0.m3d
