Конкурс асов 3D-моделирования

ТОиР механизма перемещения электрода дсп-100

Новотроиций политехнический колледж
Курсовой проект по дисциплине МДК 01.02 "Организация ремонтных работ промышленного
оборудования и контроль за ними"
На тему: "ТОиР механизма перемещения электрода"
Новотроицк 2016

В курсовом проекте рассмотрены различные конструкции механизмов перемещения электродов дсп-100,их достоинства и недостатки.Произведен расчет эл.двигателя,ведомого вала,подшипников качения.Графическая часть содержит 3 чертежа + спецификации.
Введение 4
1. Общая часть 5
1.1 Общие сведения механизма перемещения электрода дуговой сталеплавильной печи 5
1.2 Назначение и принцип работы механизмов перемещения электродуговой сталеплавильной печи 8
1.3 Техническое обслуживание и ремонт механизма перемещения электрода электродуговой сталеплавильной печи 10
1.4 Виды дефектов механизма перемещения электрода электродуговой сталеплавильной печи 13
2 Специальная часть 14
2.1 Способы упрочнения деталей и виды ремонтов 14
2.1.1 Поверхностная закалка деталей машин 15
2.1.2 Поверхностная закалка с нагревом газовым пламенем 15
2.1.3 Поверхностная закалка токами высокой частоты 16
2.1.4 Цементация 17
2.1.5 Другие методы обработки 18
2.2 Расчет и выбор электродвигателя механизма перемещения электрода 20
2.3 Расчет вала на жесткость и определение поперечных размеров вала 24
2.4 Расчет и выбор муфты 27
2.5 Расчет подшипников качения на долговечность и грузоподъемность 29
3. Требования охраны труда и промышленной безопасности 34
3.1 Вредные и опасные факторы 34
3.2 Технические средства защиты 34
3.3 Индивидуальные средства защиты от воздействия вредных и опасных факторов 35
3.4 Требования безопасности перед началом работы 35
3.5 Требования безопасности во время работы 36
3.6 Требования безопасности после работы 38
3.7 Возможные неисправности, требующие немедленной остановки оборудования 39
Литература 4

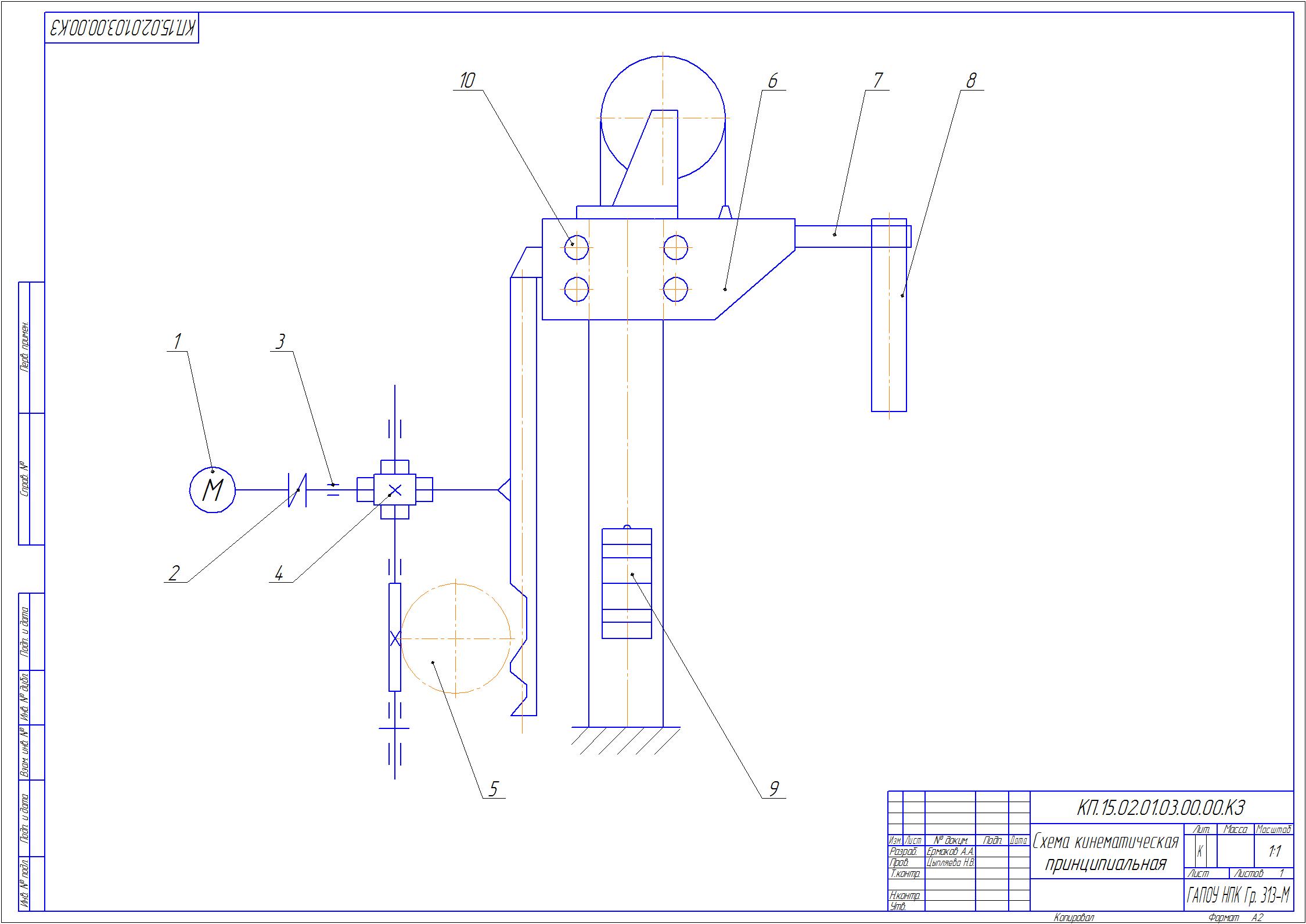

Состав: Общий вид дсп-100,вал ведомый,кинематическая схема механизма перемещения электрода с реечной передачей,спецификации Язык документа

Софт: КОМПАС-3D 15

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / ТОиР механизма перемещения электрода дсп-100

KINEMATIKA.cdw
Obschiy_vid_DSP-100.cdw
Obschiy_vid_DSP-100__KP_15_02_01_03_00_00_SB.spw
Skhema_kinematicheskaya_printsipialnaya__KP_15_02_01_03_00_00_K3.spw
Val_vedomy_A2.cdw
Доклад.docx
Ермаков.pptx
курсовое проектирование_Ермаков.docx
