Блок на резину с толканием (пресс) 114.0609-4016.00.00
114.0609-4016.00.00 Блок на резину с толканием (пресс).
Габариты 500 х 550 х 700.
Напряжение питания 36 вольт, питание от отдельно расположенного блока питания.
Изделие реальное, изготовлено в металле в нескольких экземплярах, использовалось весьма интенсивно.
3D модель выполнена с целью проверки правильности установки форм, использовалась часто. Электрическая часть не разрабатывалась.

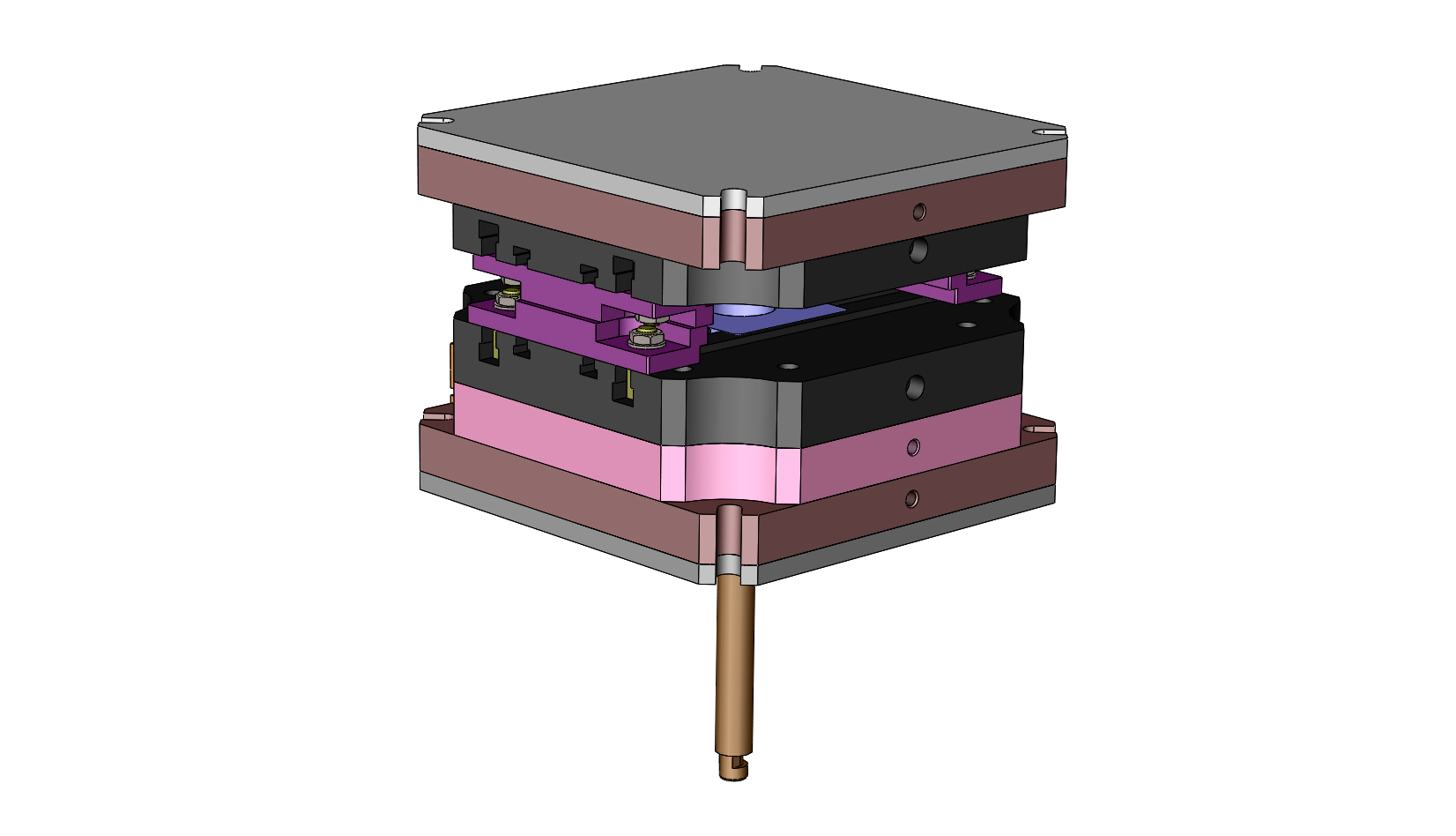

114.0609-4016.00.00 Блок на резину с толканием (пресс) является адаптером (переходником) и предназначен для установки на пресс формования резины форм, нуждающихся в дополнительном рабочем движении.
Блок устанавливается на вертикальные пресса формовки резины с дополнительным нижним подвижным штоком , имеет собственный обогрев ( спирали из нихромовой проволоки в изоляции из фарфоровых втулок-бусин).
Могут использоваться с ним многоместные съёмные формы с разборкой на отдельном рабочем месте, и стационарные формы с раскрытием их от хода пресса. Особенностью таких форм является наличие центральной камеры, куда помещается сырой материал, и поршня, выдавливающего этот материал в формуюшие гнёзда. Для обеспечения хода поршня и нужен дополнительный привод пресса, связываемый со штоком блока, приводящего в движение поршень формы.
Чертежи изделия не выкладываю ввиду их отсутствия в моём архиве.
Состав: 3D сборка, детали
Софт: SolidWorks 2017
