Форма на заглушку 1162004
1831-4716.00.00 Форма на заглушку 1162004

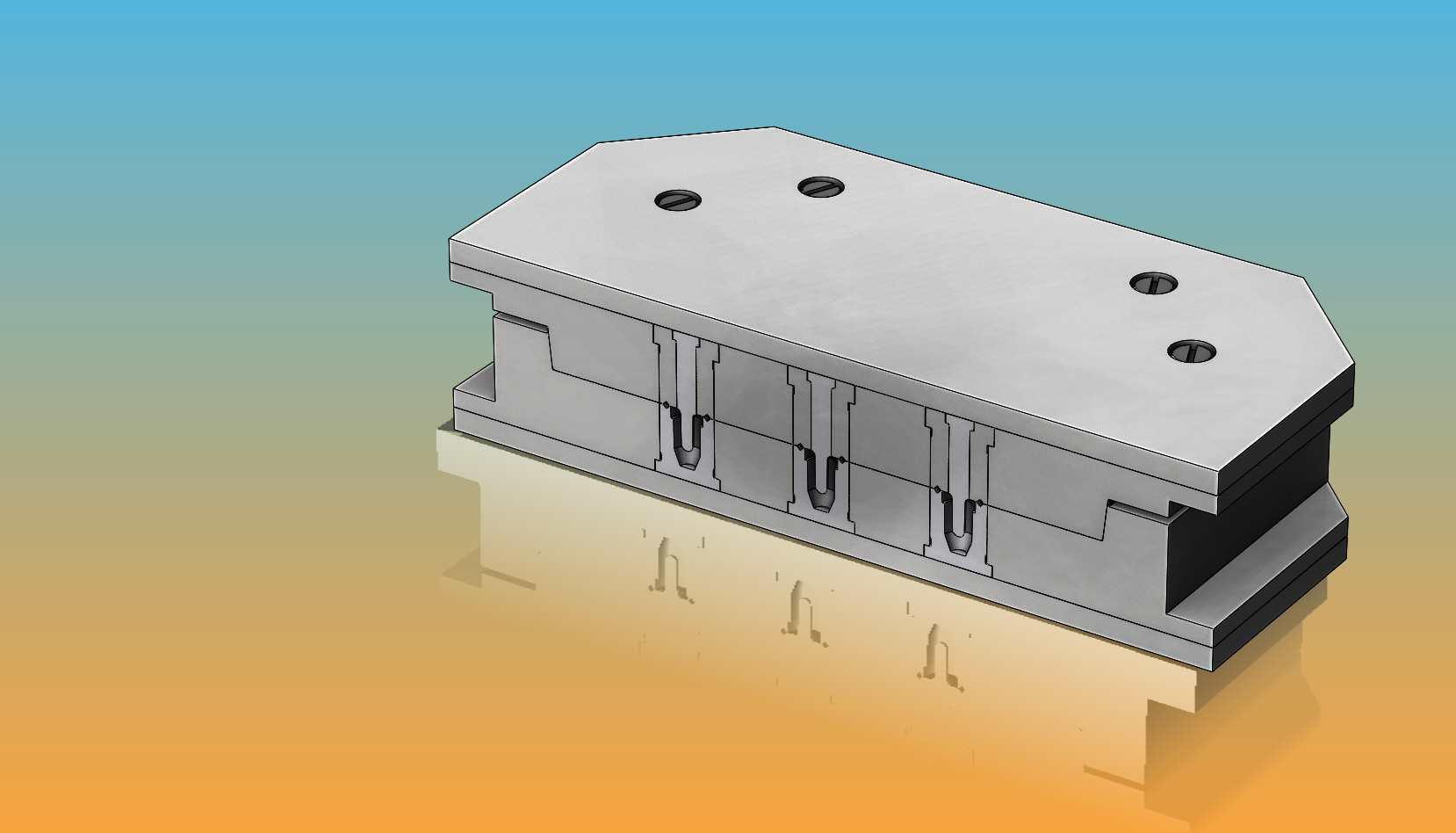

Проект представляет собой 37 местную стационарную прессформу для получения резиновых заглушек. Разработана для четырех типоразмеров однотипных изделий с применением конфигураций. Для меня она примечательна началом плотной работы в солидворксе с применением конфигураций как деталей, так и сборок. Прессформа «бюджетная», простой конструкции без применения какой либо механизации по загрузке сырья и выгрузке готовых изделий, что не есть хорошо для работающих с ней, но так пожелал заказчик. При наличии значительного количества дешёвой рабочей силы вполне логичное для него решение. Бизнесмены, мать их.
Реально изготовлен только один вариант формы в одном экземпляре согласно договора. Форма испытана и принята заказчиком. Дальнейшая её судьба неизвестна.
Чертежи переданы заказчику и опубликованы быть не могут. Модели в состав конструкторской документации не вошли, использовались для облегчения и ускорения проектирования.
Состав: 3D сборки, детали
Софт: SolidWorks 2017
