Калибратор формующий

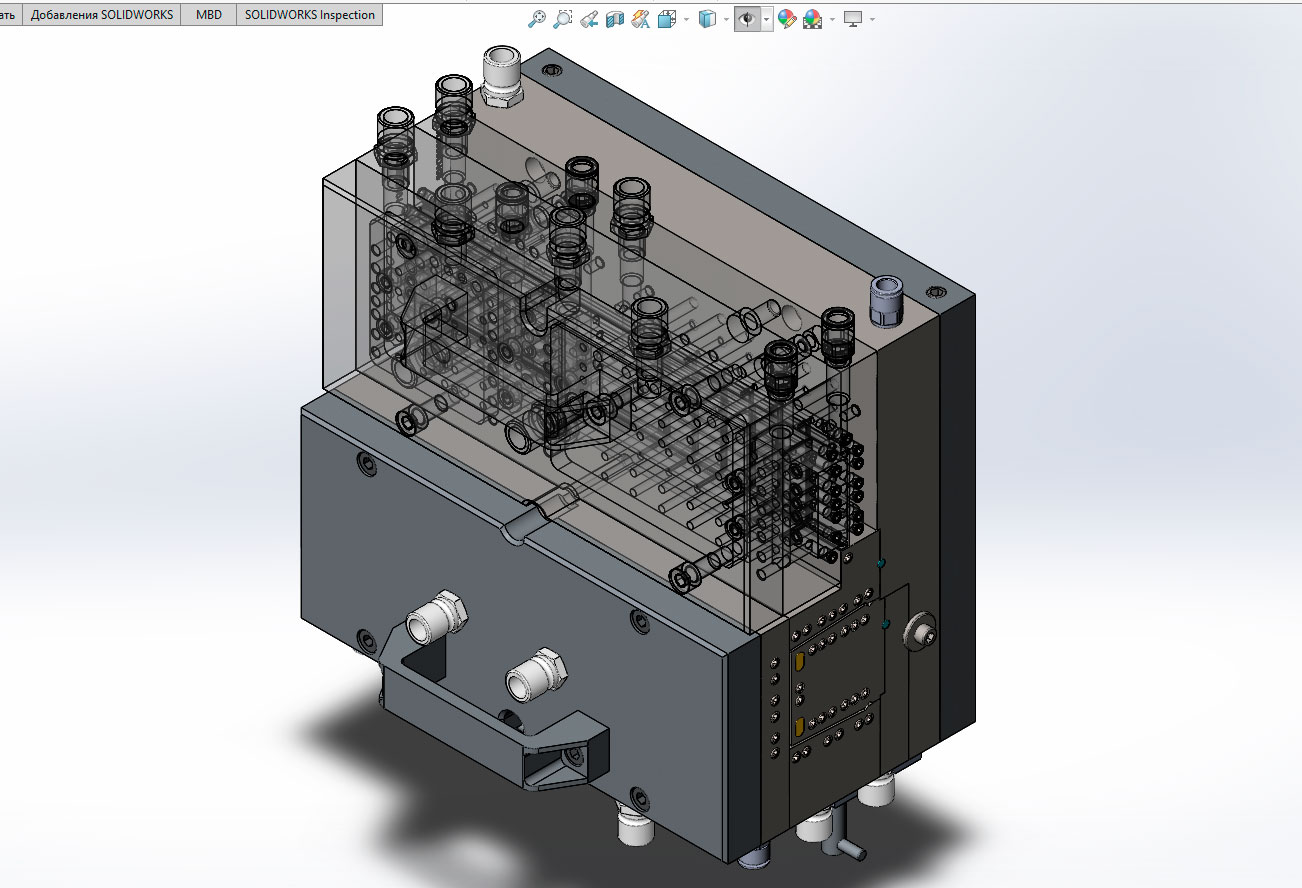

3D модель сборки калибратора формующий при экструзии детали короба для укладки кабелей и проводов в зданиях.
Две детали основание короба и крышка после калибратора и ванной собираются в короб, который потом режется по 3 метра.
Калибратор предназначен для придания глянца и корректировки размеров основания короба и его крышки после экструзии (выдавливания пластмассы из специальной головки). Если кому интересно, спрашивайте в комментариях.

Состав: 3D Сборка

Софт: SolidWorks 2016

Файлы:

295117.004.200/

295117.004.200/295117.004.227 Шпилька прижимная.SLDASM

295117.004.200/MJ13690D101.002 Крышка верхняя левая.SLDPRT

295117.004.200/MJ13690D104.011 Кронштейн прижимной.SLDPRT

295117.004.200/MJ13690D102.001 Нижняя полуматрица формующая крышку короба 60х60.SLDPRT

295117.004.200/295117.004.226 Кронштейн прижимной.SLDPRT

295117.004.200/Винт М6х30 ГОСТ11738-84.sldprt

295117.004.200/Винт ГОСТ 11738-84 ISO 4762 M6 x 40.SLDPRT

295117.004.200/Винт ГОСТ 11738-84 ISO 4762 M8 x 30.129.sldprt

295117.004.200/MJ13690D103.001 Плита подложка для формующих плит калибратора.SLDPRT

295117.004.200/Винт М6х25 ГОСТ11738-84.sldprt

295117.004.200/295117.004.221 Плита для подложки.SLDPRT

295117.004.200/Винт А.М6х8.21.06ХН28МДТ ГОСТ11074-93.sldprt

295117.004.200/295117.004.260 Плита формующая основание короба боковая.SLDASM

295117.004.200/Кольцо 006-008-14-2-0 ГОСТ 18829-73.SLDPRT

295117.004.200/MJ13690D101.004 Вставка в полуматрицу крышки короба финишная часть.sldprt

295117.004.200/295117.004.200 Калибратор.SLDASM

295117.004.200/MJ13690D106.001 Полуматрица верхняя.SLDPRT

295117.004.200/295117.004.250 Формующая вставка центральная.SLDASM

295117.004.200/295117.004.262 Направляющая.SLDPRT

295117.004.200/295117.004.251 Формующая вставка центральная.SLDPRT

295117.004.200/295117.004.266 Кронштейн.SLDPRT

295117.004.200/295117.004.241 Формующая основания короба финишная часть.SLDPRT

295117.004.200/295117.004.230 Формующая основания короба заходная часть.SLDASM

295117.004.200/B224-120 8.5.SLDPRT

295117.004.200/295117.004.231 Формующая основания короба заходная часть.SLDPRT

295117.004.200/Кольцо 008-011-19-2-0 ГОСТ 18829-73.SLDPRT

295117.004.200/295117.004.232 Заглушка.sldprt

295117.004.200/S2610 1_4 Заглушка.SLDPRT

295117.004.200/MJ13690D102 Нижняя полуматрица формующая крышку короба 60х60.SLDASM

295117.004.200/Штуцер-D-G14-Q10-P10.SLDPRT

295117.004.200/MJ13690D101.001 Корпус верхней полуматрицы крышки короба.sldprt

295117.004.200/295117.004.261 Плита боковая формующая основание короба.SLDPRT

295117.004.200/MJ13690D103 Плита подложка для формующих плит калибратора.SLDASM

295117.004.200/MJ13690D104.001 Основание нижнее для вставок профиля основания короба.SLDPRT

295117.004.200/MJ13690D106.002 Крышка верхняя.SLDPRT

295117.004.200/Винт ГОСТ 11738-84 ISO 4762 M6 x 16.SLDPRT

295117.004.200/295117.004.202 Шайба.SLDPRT

295117.004.200/MJ13690D101 Полуматрица в сборе для крышки короба.SLDASM

295117.004.200/Винт ГОСТ 11738-84 ISO 4762 M8 x 20.129.sldprt

295117.004.200/MJ13690D104 Основание нижнее для вставок профиля основания короба.SLDASM

295117.004.200/MJ13690D104.010 Сборка кронштейна прижимного.SLDASM

295117.004.200/295117.004.229 Штифт.sldprt

295117.004.200/295117.004.225 Сборка кронштейна прижимного.SLDASM

295117.004.200/295117.004.228 Прижимная шпилька.sldprt

295117.004.200/Винт М8х25 ГОСТ 11738-84.sldprt

295117.004.200/Кольцо 012-015-19-2-0 ГОСТ 18829-73.SLDPRT

295117.004.200/Винт M8x50.129.40Х ГОСТ 11738-84.SLDPRT

295117.004.200/Винт М6х55 ГОСТ11738-84.sldprt

295117.004.200/MJ13690D106 Полуматрица в сборе для основания короба.SLDASM

295117.004.200/16_EN-13 Ниппель.SLDPRT

295117.004.200/295117.004.240 Формующая основания короба финишная часть.SLDASM

295117.004.200/Кольцо 010-013-19-2-0 ГОСТ 18829-73.SLDPRT

295117.004.200/295117.004.220 Плита подложки.SLDASM

295117.004.200/MJ13690D103.002 Штифт центрирующий.SLDPRT

295117.004.200/MJ13690D101.003 Вставка в полуматрицу крышки короба заходная часть.SLDPRT
