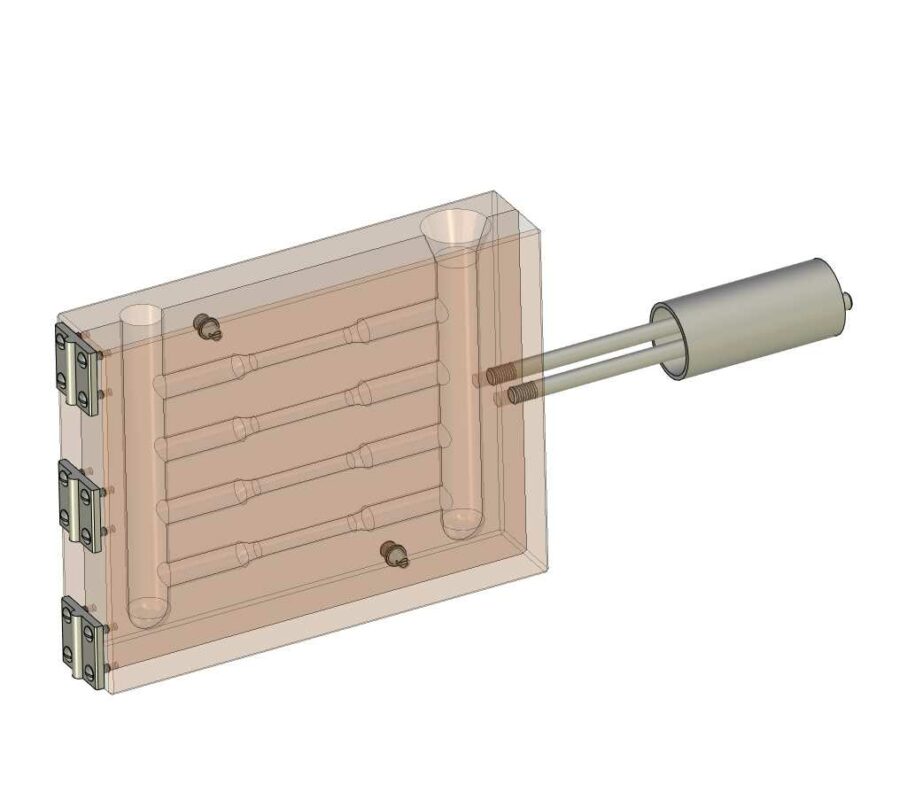

Разработка медного кокиля отливки образцов для испытания на растяжение. Размеры реальные, соответствуют габаритам образца по ГОСТ 1497-84 С.16. 3Д модель с деталировкой, масштаб 1:1. Сборка в состав входит 6 деталей + 1 деталь покупная с артикулом. Моделирование твердотельное с историей построения.
- Главная -
- Чертежи -
- Промышленность -
- Металлургия -
- Литейное производство и пресс-формы -
- Кокиль для отливки образцов на разрыв
Кокиль для отливки образцов на разрыв
0
0
41
0
0
20
Автор
Tarakan
Дата
18.10.2024
Язык
Русский
Состав
Сборочная единица: АВГБ.01.02.008.00 СБ - Кокиль для образцов на разрыв (+ в формате stp); детали: АВГБ.01.02.008.01 - Полуформа 1, АВГБ.01.02.008.02 - Полуформа 2, АВГБ.01.02.008.03 - Направляющая, АВГБ.01.02.008.04 - Рукоять, габаритная модель Петля арт. 41201, Труба 45х2,5х100 ГОСТ 32528-2013.
Софт
T-FLEX CAD 17 Пробная версия
Содержимое архива
-
АВГБ.01.02.008.00 СБ - Кокиль для образцов на разрыв.grb
-
АВГБ.01.02.008.00 СБ - Кокиль для образцов на разрыв.stp
-
АВГБ.01.02.008.01 - Полуформа 1.grb
-
АВГБ.01.02.008.02 - Полуформа 2.grb
-
АВГБ.01.02.008.03 - Направляющая.grb
-
АВГБ.01.02.008.04 - Рукоять.grb
-
Петля арт. 41201.grb
-
Труба 45х2,5х100 ГОСТ 32528-2013.grb
