Кокиль. Технологическая оснастка для изготовления отливки

165

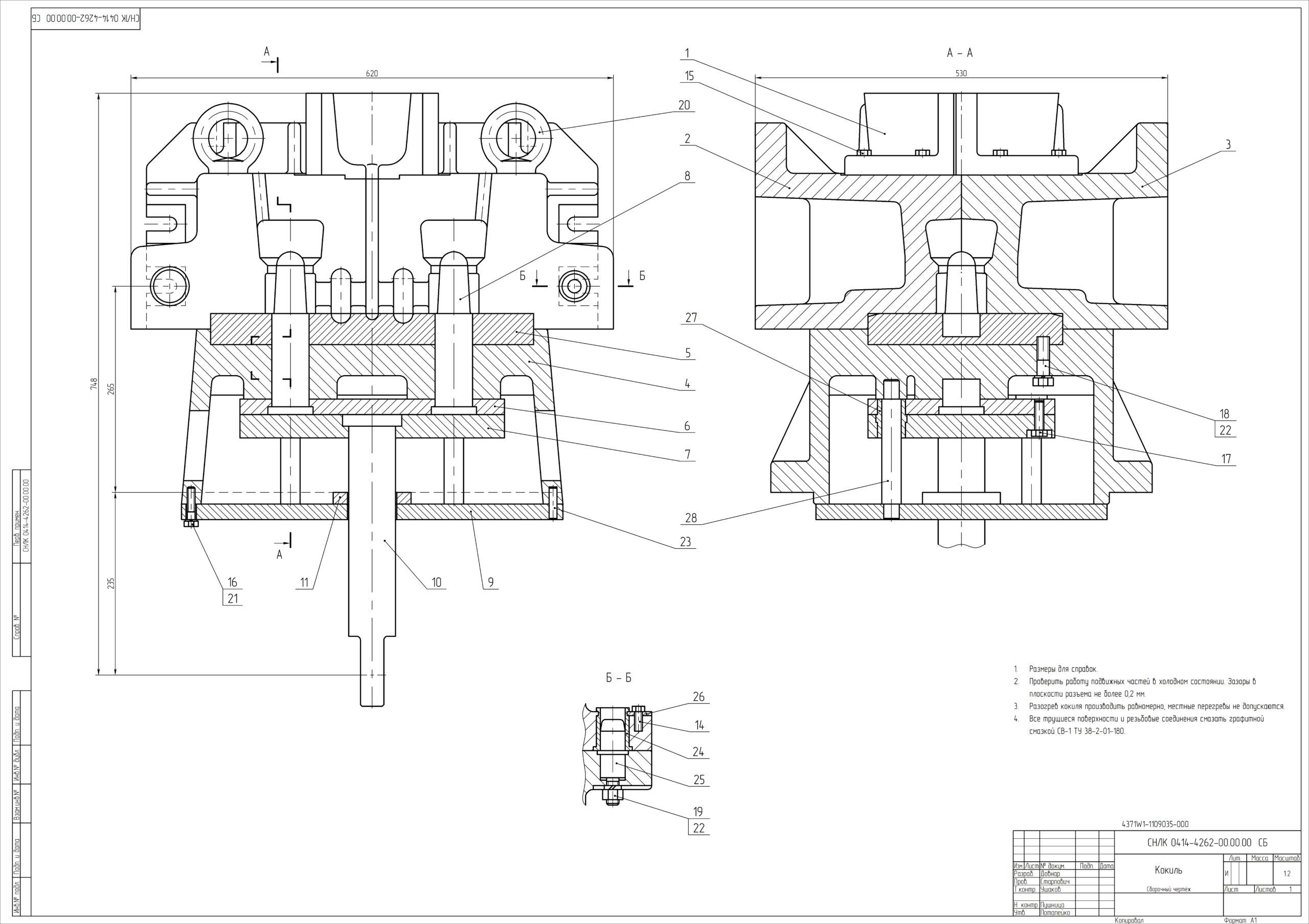

Кокиль. Предназначен для изготовления алюминиевых отливок типа "Переходник"методом литья в металлические формы. Разработан с учетом усадки 1% для алюминиевого сплава АК9ч ГОСТ 1583. Кокиль устанавливается на кокильные машины с вертикальным разъемом формы и поддоном.

АК9ч Алюминий Кокиль литейное производство Переходник сплав Технологическая оснастка

Автор

maxim90zte

Дата

10.04.2022

Язык

Русский

Состав

Сборочный чертеж, Деталировка (вставка, кольцо, крышка, матрица, поддон, стержень, шток, плита), Спецификация

Софт

T-FLEX CAD 15

Содержимое архива

kokil
- dxf
  - Крышка.dxf
  - Кокиль. Сборочный чертеж.dxf
  - Плита выталкивателей.dxf
  - Стержень.dxf
  - Шток.dxf
  - Вставка.dxf
  - Кольцо.dxf
  - Поддон.dxf
  - Матрица.dxf
  - Спецификация.dxf
  - Плита опорная.dxf
- grb
  - Поддон.grb
  - Шток.grb
  - Кокиль. Сборочный чертеж.grb
  - Крышка.grb
  - Матрица.grb
  - Стержень.grb
  - Кольцо.grb
  - Плита опорная.grb
  - Вставка.grb
  - Спецификация.grb
  - Плита выталкивателей.grb
