Разработать оснастку для получения отливки детали «Стойка»

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ
БЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ
УНИВЕРСИТЕТ
Кафедра «Машины и технология литейного производства»
Курсовой проект по дисциплине "Проектирование оснастки"

Деталь «Стойка» из серого чугуна СЧ15 ГОСТ 1412 – 85.
Масса детали 58 кг.
Габаритные размеры 300 х 400 х 200 мм.

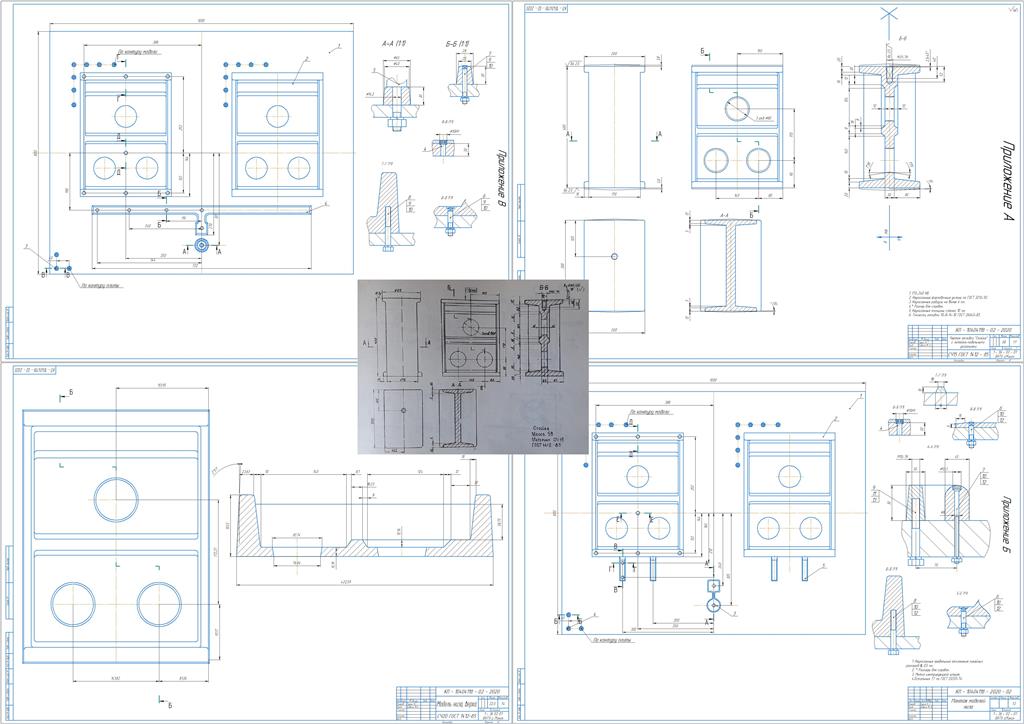

Графическая часть содержит структурные схемы: модель низа и верха, монтаж низа, монтаж верха, спецификации.
1 Техническое обоснование выбранного метода получения отливки.
2 Выбор разъема модели, форма и положение отливки при заливке
3 Припуск на механическую обработку, формовочные уклоны
4 Припуски на усадку сплава
5 Выбор технологии изготовления отливки
6 Расчет и выбор основных параметров изготовления отливки
6.1 Разработка конструкции модели
6.2 Расчет оформляющих размеров
6.3 Описание конструкции модели
Список использованных источников
