Модельная оснастка для отливки детали "Корпус буксы" № 302.30.10.150 для вагона

Модельная оснастка для отливки детали "Корпус буксы" № 302.30.10.150 для вагона

460

300

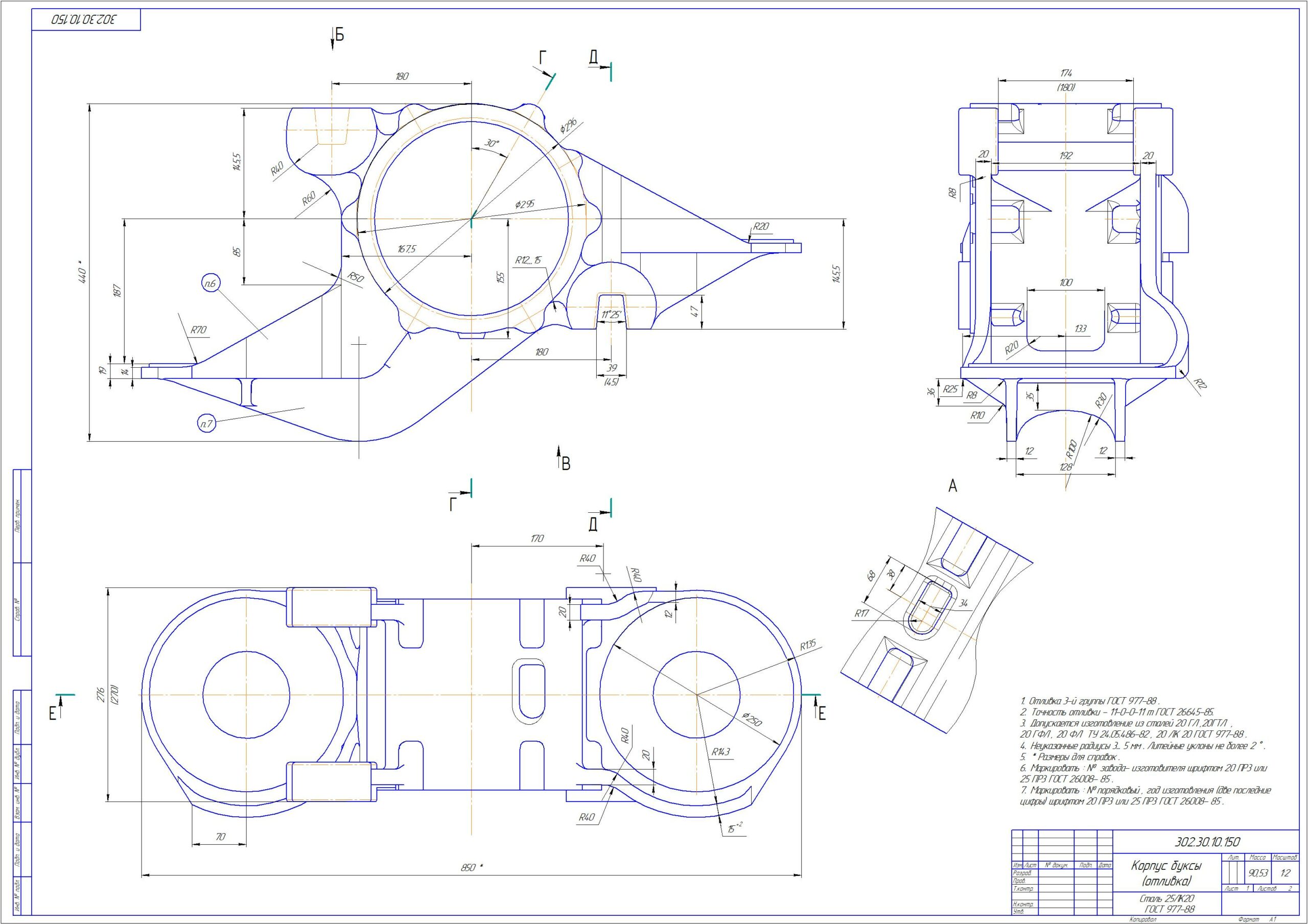

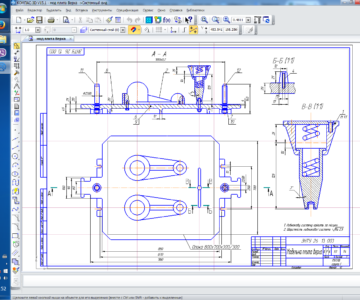

Чертеж Модельная оснастка для отливки детали "Корпус буксы" № 302.30.10.150 для вагона

Модельная литейная оснастка для изготовления отливки дет. "Корпус буксы" №302.30.10.150 . Оснастка предназначена для литейной линии ХТС

букса Кронштейн Литье модельная оснастка Оснастка Отливка стержневой ящик

Автор

Алексей

Дата

29.05.2020

Язык

Русский

Состав

2d чертежи оснастки и чертёж отливки

Софт

КОМПАС-3D 16.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- Боковина левая С0212-4542.03.cdw
- Боковина левая ящика №4 С0212-4543.03.cdw
- Боковина левая ящика №5 С0212-4544.03.cdw
- Боковина правая С0212-4542.02.cdw
- Боковина правая ящика №4 С0212-4543.02.cdw
- Боковина правая ящика №5 С0212-4544.02.cdw
- Вставка С0212-4540.02 .cdw
- Вставка С0212-4547.03 .cdw
- Дно С0212-4543.01.cdw
- Дно С0212-4547.02.cdw
- Дно ящика №3 С0212-4542.01.cdw
- Дно ящика №5 С0212-4544.01.cdw
- Дно ящика №6 С0212-4545.01.cdw
- Короб верхний С0212-4539 СБ (компоновка).cdw
- Короб нижний С0212-4538 СБ (компоновка).cdw
- Корпус буксы 302.30.10.150 (1).jpg
- Корпус буксы 302.30.10.150 (2).jpg
- Корпус буксы 302.30.10.150 .cdw
- Модель верха С0212-4539.01.cdw
- Питатель С0212-4539.05 .cdw
- Полуформа С0212-4547.02.cdw
- Полуформа левая С0212-4549.01.cdw
- Полуформа левая ящика №6 С0212-4545.03.cdw
- Полуформа правая С0212-4549.02 .cdw
- Полуформа правая ящика №6 С0212-4545.02.cdw
- Полуформа правая ящика №6 С0212-4558.02.cdw
- Полуформа ящика №7 левая С0212-4546.01.cdw
- Полуформа ящика №7 правая С0212-4546.02.cdw
- Прибыль №1 С0212-4539.03 .cdw
- Прибыль №2 С0212-4539.04 .cdw
- С 0212-4538.01 Модель низа дет. 302.30.10.150 .cdw
- Спецификация С0212-4540 СБ.spw
- Спецификация С0212-4542 СБ.spw
- Спецификация С0212-4543 СБ.spw
- Спецификация С0212-4544 СБ.spw
- Спецификация С0212-4545 СБ.spw
- Спецификация С0212-4546 СБ.spw
- Спецификация С0212-4547 СБ.spw
- Спецификация С0212-4548 СБ.spw
- Спецификация С0212-4549 СБ.spw
- Стенка С0212-4548.02 .cdw
- Стенка С0212-4549.03.cdw
- Стенка ящика №3 С0212-4542.04.cdw
- Стояк С0212-4539.06 .cdw
- Форма ящика №1 С0212-4540.01 .cdw
- Форма ящика №9 С0212-4548.01.cdw
- Шлаковик С0212-4539.07 .cdw
- Ящик стержневой №1 С0212-4540 СБ.cdw
- Ящик стержневой №2 С0212-4541.cdw
- Ящик стержневой №3 С0212-4542 СБ.cdw
- Ящик стержневой №4 С0212-4543 СБ.cdw
- Ящик стержневой №5 С0212-4544 СБ.cdw
- Ящик стержневой №6 С0212-4545 СБ.cdw
- Ящик стержневой № 7 С0212-4546 СБ.cdw
- Ящик стержневой №8 С0212-4547 СБ.cdw
- Ящик стержневой №9 С0212-4548 СБ.cdw
- Ящик стержневой №10 С0212-4549 СБ.cdw
- Ящик стержневой №11 С02124550.cdw
