Кокиль на зажим соединительный

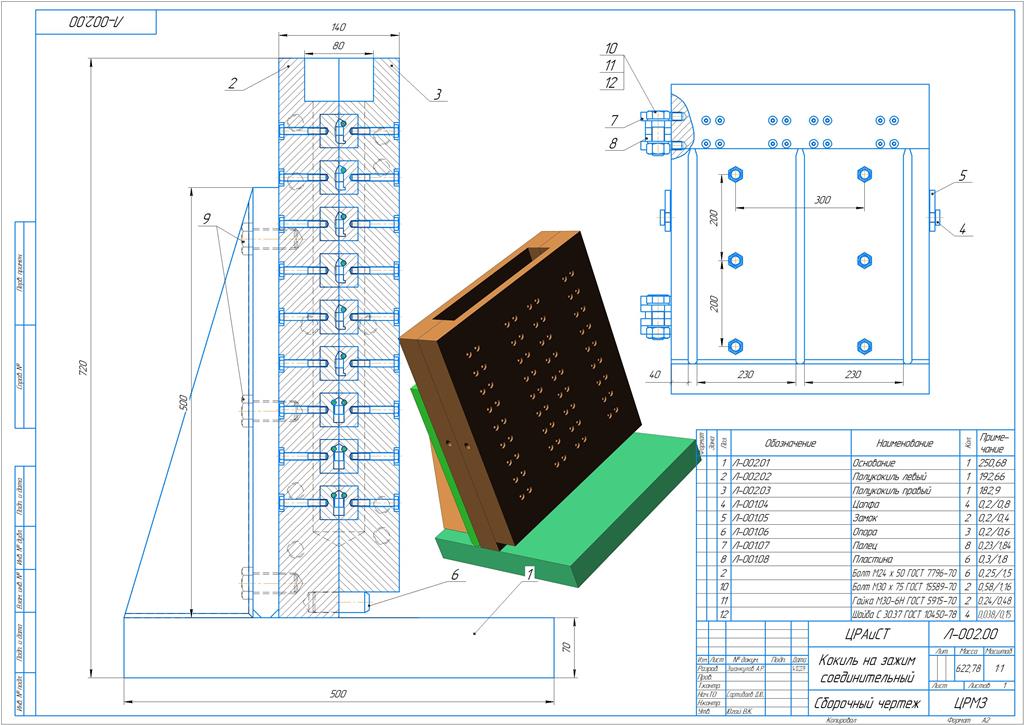

Чертеж кокиля на зажим который применяется при соединении двух проводов.

Состав: Сборочный чертеж с деталировкой. 3D-модель

Софт: КОМПАС-3D 13

Файлы:

Л-002.00 - Кокиль на зажим соединительный/

Л-002.00 - Кокиль на зажим соединительный/Плита правая _ Л-002.03.01.cdw

Л-002.00 - Кокиль на зажим соединительный/Плита левая _ Л-002.02.01.cdw

Л-002.00 - Кокиль на зажим соединительный/зажим соединительный.frw

Л-002.00 - Кокиль на зажим соединительный/Вкладыш №1 _ Л-002.03.m3d

Л-002.00 - Кокиль на зажим соединительный/Вкладыш №2 _ Л-002.03.02.a3d

Л-002.00 - Кокиль на зажим соединительный/Плита левая _ Л-002.01.m3d

Л-002.00 - Кокиль на зажим соединительный/Полукокиль левый _ Л-002.02.a3d

Л-002.00 - Кокиль на зажим соединительный/Ребро.m3d

Л-002.00 - Кокиль на зажим соединительный/Полукокиль левый _ Л-002.02.cdw

Л-002.00 - Кокиль на зажим соединительный/Опора.m3d

Л-002.00 - Кокиль на зажим соединительный/Полукокиль правый Вкладыш №2 _ Л-002.03.02.cdw

Л-002.00 - Кокиль на зажим соединительный/Полукокиль правый Вкладыш основа №2 _ Л-002.03.02.01.cdw

Л-002.00 - Кокиль на зажим соединительный/Основание _ Л-002.01.cdw

Л-002.00 - Кокиль на зажим соединительный/Кокиль на зажим соединительный _ Л-002.00.cdw

Л-002.00 - Кокиль на зажим соединительный/Вкладыш основа №2_ Л-002.03.02.01.m3d

Л-002.00 - Кокиль на зажим соединительный/Полукокиль левый Вкладыш №3 _ Л-002.02.03.cdw

Л-002.00 - Кокиль на зажим соединительный/Плита правая_ Л-002.03.01.m3d

Л-002.00 - Кокиль на зажим соединительный/Кокиль на зажим соединительный _ Л-002.00.a3d

Л-002.00 - Кокиль на зажим соединительный/Кокиль на зажим соединительный _ Л-002.00.jpg

Л-002.00 - Кокиль на зажим соединительный/Вкладыш №1 _ Л-002.02.02.cdw

Л-002.00 - Кокиль на зажим соединительный/Вкладыш №3 _ Л-002.05.m3d

Л-002.00 - Кокиль на зажим соединительный/Основание _ Л-002.01.a3d

Л-002.00 - Кокиль на зажим соединительный/Полукокиль левый Палец _ Л-002.02.03.02.cdw

Л-002.00 - Кокиль на зажим соединительный/Полукокиль левый Вкладыш основа _ Л-002.02.03.01.cdw

Л-002.00 - Кокиль на зажим соединительный/Плита _ Лист б=70 600х500.m3d

Л-002.00 - Кокиль на зажим соединительный/Вкладыш №3 _ Л-002.02.03.a3d

Л-002.00 - Кокиль на зажим соединительный/Палец _ По чертежу.m3d

Л-002.00 - Кокиль на зажим соединительный/Полукокиль правый _ Л-002.03.a3d

Л-002.00 - Кокиль на зажим соединительный/Полукокиль правый _ Л-002.03..cdw
