Конструирование отливки «Усилитель кронштейна»

БНТУ, КАФЕДРА Машины и технология литейного производства
Курсовой проект по ТиТЛП
Тема: «Разработать технологический процесс и спроектировать оснастку для получения детали «Усилитель кронштейна»
Минск 2010

деталь «Усилитель кронштейна»

Оглавление:
1. Технологическое обоснование выбранного технологического процесса. 4
2. Разработка литейно-модельных указаний. 6
2.1 Определение припусков на механическую обработку 6
2.2 Определение формовочных уклонов 10
2.3 Выбор стержневых знаков 12
2.4 Разработка конструкции и расчет литниковой системы. 15
3. Выбор оборудования 20
3.1 Выбор формовочного автомата и формовочных смесей. 20
3.2 Выбор стержневой машины и стержневой смеси 22
3.3 Выбор плавильного агрегата и расчёт шихты. 25
4. Разработка конструкции оснастки. 28
5. Финишные операции обработки отливок. 33
6. Возможные виды дефектов. 37
7. Моделирование процесса кристаллизации. 38
8. Литература.

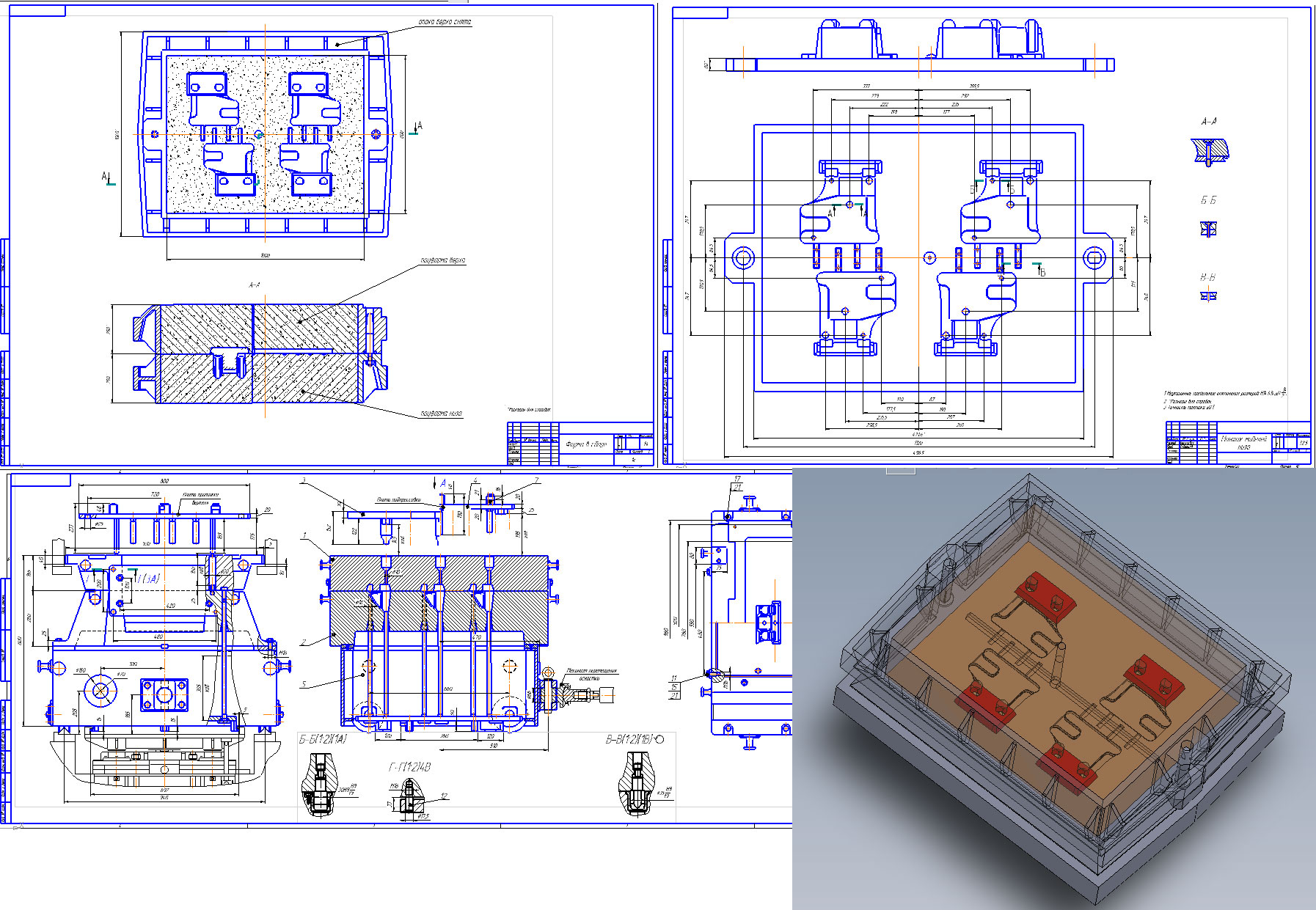

Состав: Вид общий (ВО), Ящик, Отливка, 3D Сборка, ПЗ Язык документа

Софт: КОМПАС-3D 13 + SW
