Литье детали "стакан"

Псковский университет ПсковГУ
Кафедра технологии машиностроения
Курсовой проект по дисциплине "технология литья и сварки"
На тему: РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ИЗГОТОВЛЕНИЯ ОТЛИВКИ
Псков 2018

Проект состоит из расчетно-пояснительной записки и графической части.

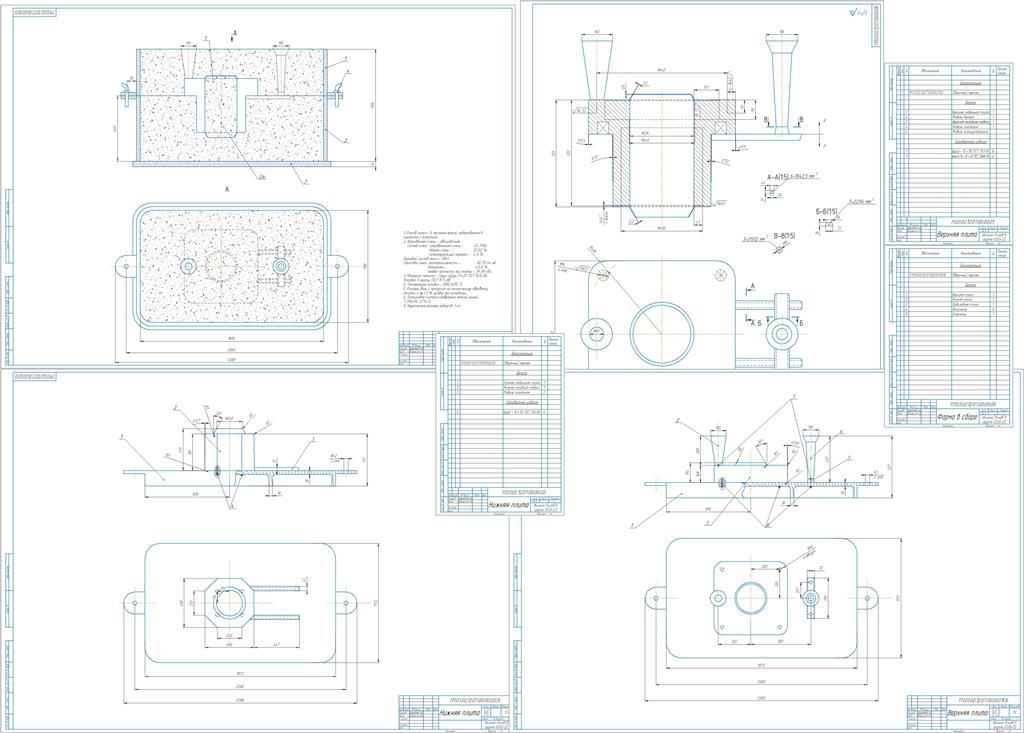

Графическая часть проекта содержит: чертеж детали с технологическими указаниями на изготовление отливки, чертеж модельного комплекта низа, чертеж модельного комплекта верха, чертеж формы в сборе.

Оглавление
1. Оценка технологичности детали, выбор способа формовки и формовочных смесей.
1.1 Оценка технологичности детали
1.2 Выбор положения отливки в форме и полости разъема модели и формы.
1.3. Выбор способа формовки
2. Назначение припусков на механическую обработку.
2.1. Общие положения
2.2. Выбор класса точность отливки и ряда припусков
2.3. Выбор стержней
2.4. Формовочные уклоны
2.5. Конструкция и расчет литниковой системы
3. Расчет продолжительности затвердевания отливки в форме
Список использованной литературы

Состав: Пояснительная записка, чертеж верхняя модельная плита, чертеж нижняя модельная плита, чертеж в сборе, чертеж детали с элементами литниковой системы, спецификации Язык документа

Софт: КОМПАС-3D 16

Файлы:
деталь с элементами лит.cdw
Литейная форма++.cdw
Нижняя плита++.cdw
Верхняя плита++.cdw
Курсач.docx
Верхняя плита+.spw
Нижняя плита+.spw
В сборе.spw
