Литье по выплавляемой модели детали «Гайка стяжная»

МГТУ им Баумана Н.Э.
Кафедра "Литейные технологии"
Курсовой проект по теме спец виды литья. Изготовление детали «Гайка стяжная»
Москва 2021

Цель данной работы – это создание технологического процесса изготовления точной отливки, а именно стяжной гайки D90 для крупносерийного производства. Помимо этого, нужна разработка необходимой документации литейной оснастки.
Цель будет выполняться посредством выбора необходимых технологичных решений, которые будут экономически выгодны и идти в ногу со временем. В этом нам поможет литература, описывающая выбранный метод производства отливки, а также полученные ранее знания по курсу специальных видов литья.
Гайка опалубки стяжная используется для скрепления и удержания в проектном положении щитов опалубки друг напротив друга. Гайка стяжная надежна, используется в комплекте с винтом и шайбами.
Проектирование производилось на основе исходного элемента – чертежа готовой делали.

Содержание
РЕФЕРАТ 2
ВВЕДЕНИЕ 4
Исходные данные 5
1 Анализ детали «Гайка стяжная D90» 6
1.1 Описание материала отливки 6
1.2 Определение точности отливки 7
2 Анализ технологичности изготовления 8
2.1 Анализ технологичности конструкции литой детали и выбор способа изготовления отливки 8
2.2 Анализ вариантов получения отверстий 8
2.3 Анализ вариантов изготовления отливки 8
2.4 Расположения отливок в модельном блоке 13
2.5 Определение габаритов формы и количества отливок. 15
3 Выбор материала восковой модели и формы 16
3.1 Подбор материала модели 16
3.2 Подбор материала формы 17
4 Расчет литниковой системы 20
5 Проектирование оснастки 23
5.1 Конструкция пресс-формы 23
5.2 Размещение толкателей и определение их количества 24
5.3 Выбор количества формообразующих вставок и их изготовление 25
ЗАКЛЮЧЕНИЕ 28
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 29

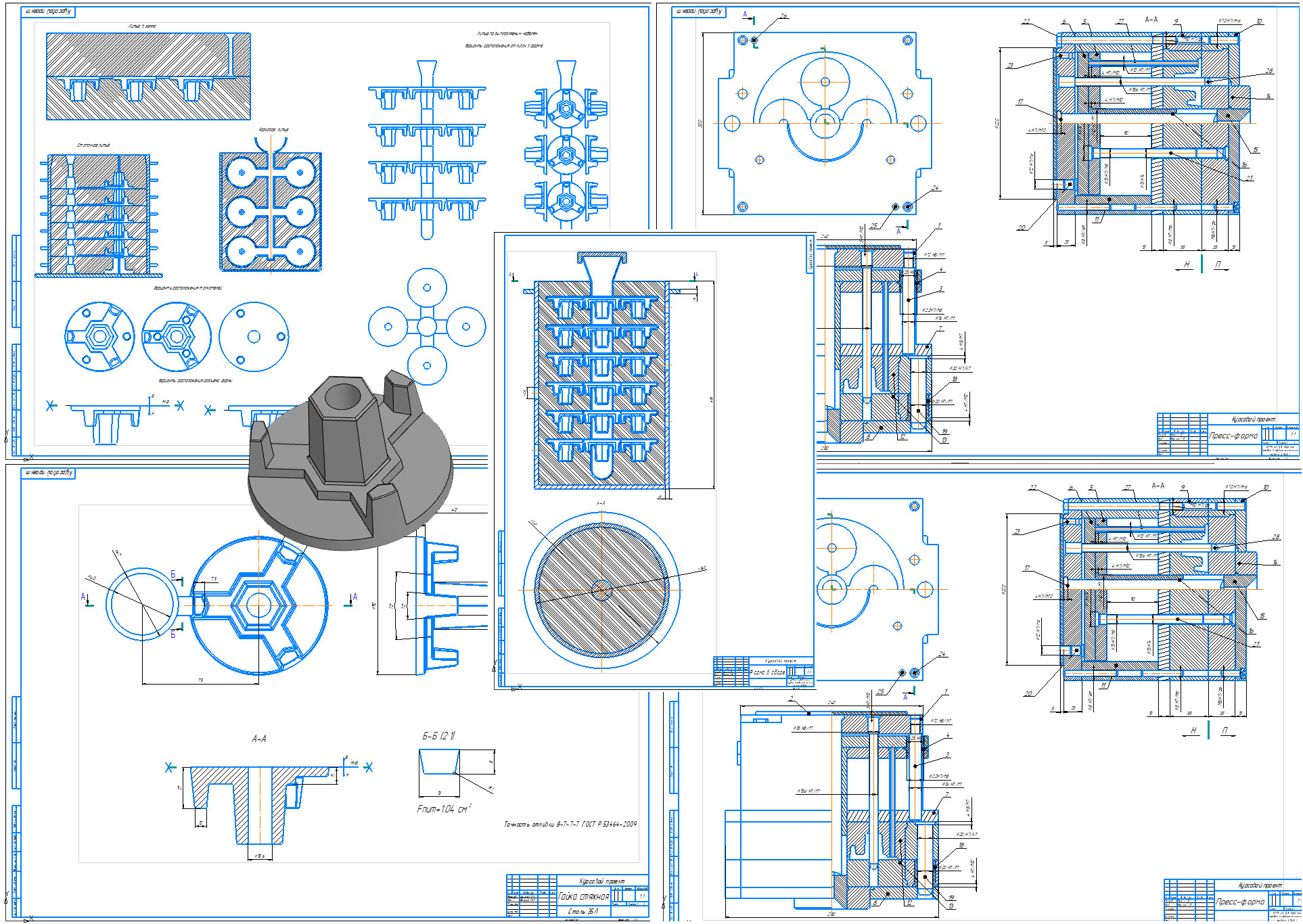

ПРИЛОЖЕНИЕ А Графическая часть курсового проекта 30
