Механизм кредитного плеча машины для открытия форм гравитационного литья

В работе представлены Механизм кредитного плеча машины для открытия форм гравитационного литья. Рычажный механизм предназначен для ручного (с помощью рычага) открывания и запирания подвижных частей малых и средних форм для литья под давлением при среднем и крупносерийном производстве отливок. Максимальный ход формы составляет 140 мм, а размеры формы - 300 мм.

Габаритные размеры:
- длина 1063 мм,
- ширина 468 мм,
- высота 987 мм
- масса (без формы) 128,9 кг

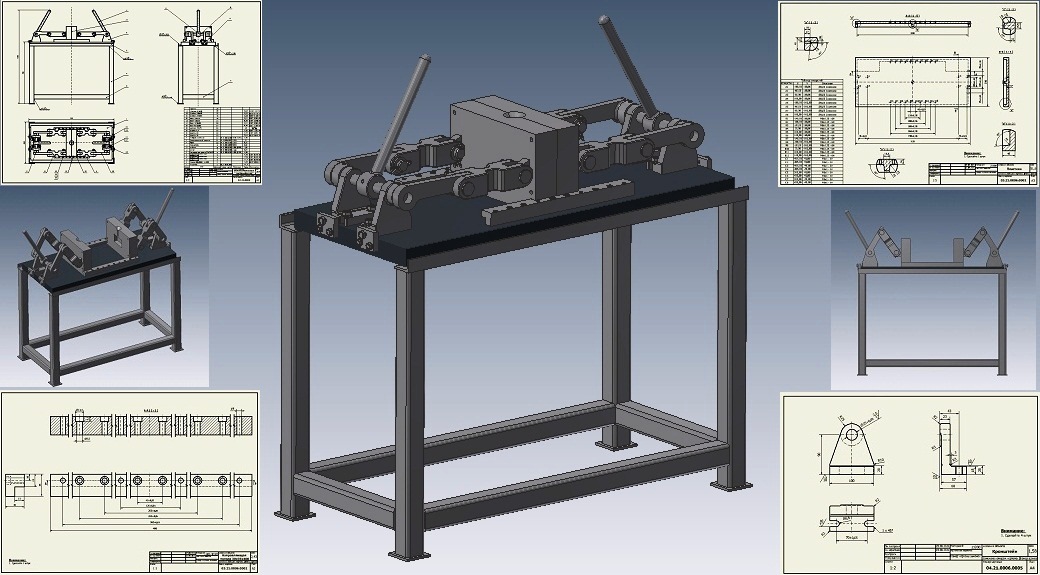

Состав: 3D модель - сборка, 3D модели деталей, сборочный чертеж, Изготовление чертежей деталей

Софт: Autodesk Inventor 2015
