Пресс-форма для детали "зажим-резьбовая часть"

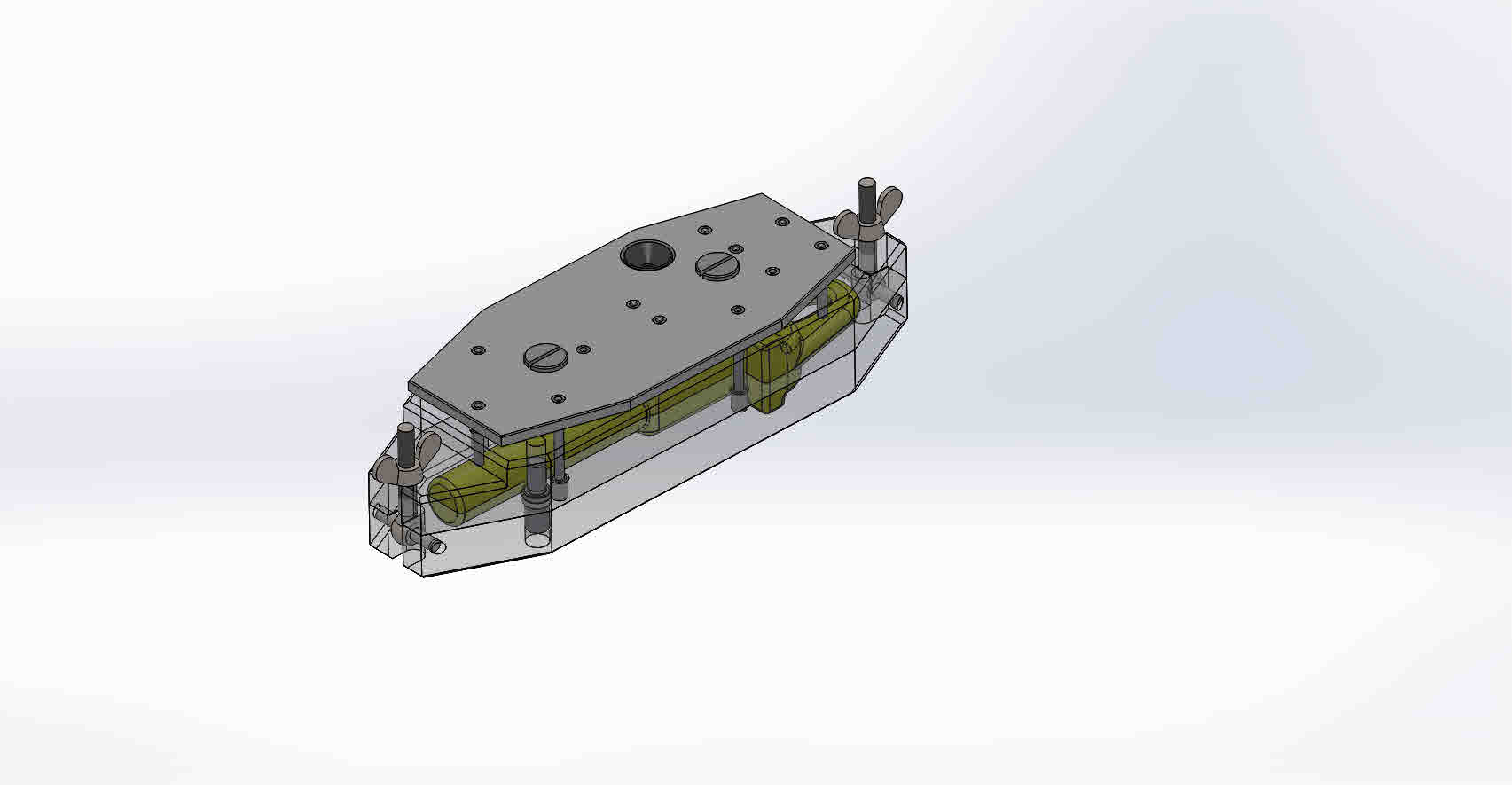

В пресс-форме отливается прототип модели детали "Винт зажима" по технологии литье по выплавляемым моделям.
Для литья в пресс-форму используется модельный состав П50С50, состоящий из 50 % стеарина и 50 % парафина (усадка 1,5%)

Состав: 3D сборка, 3D детали Язык документа

Софт: SolidWorks 14

Файлы:

Каталог / Промышленность / Металлургия / Литейное производство и пресс-формы / Пресс-форма для детали "зажим-резьбовая часть"

ISO 7046-1 - M4 x 8 - Z --- 8N.sldprt
Болт В.M6x40 ГОСТ 3033-79-Р.sldprt
Винт зажима Прессформа.SLDASM
Винт ограничит.SLDPRT
Втулка сопло заж резьб.SLDPRT
Втулка-Р.SLDPRT
Гайка M6 ГОСТ 3032-76-Р.sldprt
Зажим Полуформа верхняя-Р.SLDPRT
Зажим Полуформа нижняя-Р.SLDPRT
Контртолкатель-Р.SLDPRT
Пробка
Резьбовая часть Отливка парафин.SLDPRT
⥫1-.SLDPRT
⥫2-.SLDPRT
⥫3-.SLDPRT
⥫4-.SLDPRT
Траверса заж резьб.SLDPRT
Штифт 5x30 ГОСТ 3128-70-Р.SLDPRT
Штырь-Р.SLDPRT
