Пресс-форма для формования и вулканизации резиноармированной манжеты

Пресс-форма предназначена для формования и вулканизации манжеты 1.2-105-130 выполненную по ГОСТ 8752-79. Ручки пресс-формы выполнены по ГОСТ 20933-75. Пресс-форма является съемной и имеет 2 гнезда.
Суть такова: в нижнюю формообразующую закладывается заранее подготовленный каркас, после ложиться резиновая смесь имеющая форму жгута, далее пресс-форма закрывается верхней плитой и вручную ставиться в вулканизационный пресс, после вручную снимается и достается готовое изделие. Время и режим формования и вулканизации подбирается в зависимости от состава резиновой смеси.

Состав: 3D Сборка пресс-формы и самой манжеты Язык документа

Софт: SolidWorks 19 SP0

Файлы:

Каталог / Промышленность / Металлургия / Литейное производство и пресс-формы / Пресс-форма для формования и вулканизации резиноармированной манжеты

Манжета/Каркас.SLDPRT
Манжета/Манжета.SLDPRT
Манжета/Сборка.SLDASM
Ручка/Втулка для ручки.SLDPRT
Ручка/Половина ручки.SLDPRT
Ручка/Сборка ручка.SLDASM
Ручка/Штифт.SLDPRT
Верхняя плита.SLDPRT
Верхняя форма.SLDPRT
Втулка.sldprt
Колонка.sldprt
Манжета пресс-форма.SLDPRT
Нижняя плита.SLDPRT
Нижняя форма.SLDPRT
Сборка в разрезе.PDF

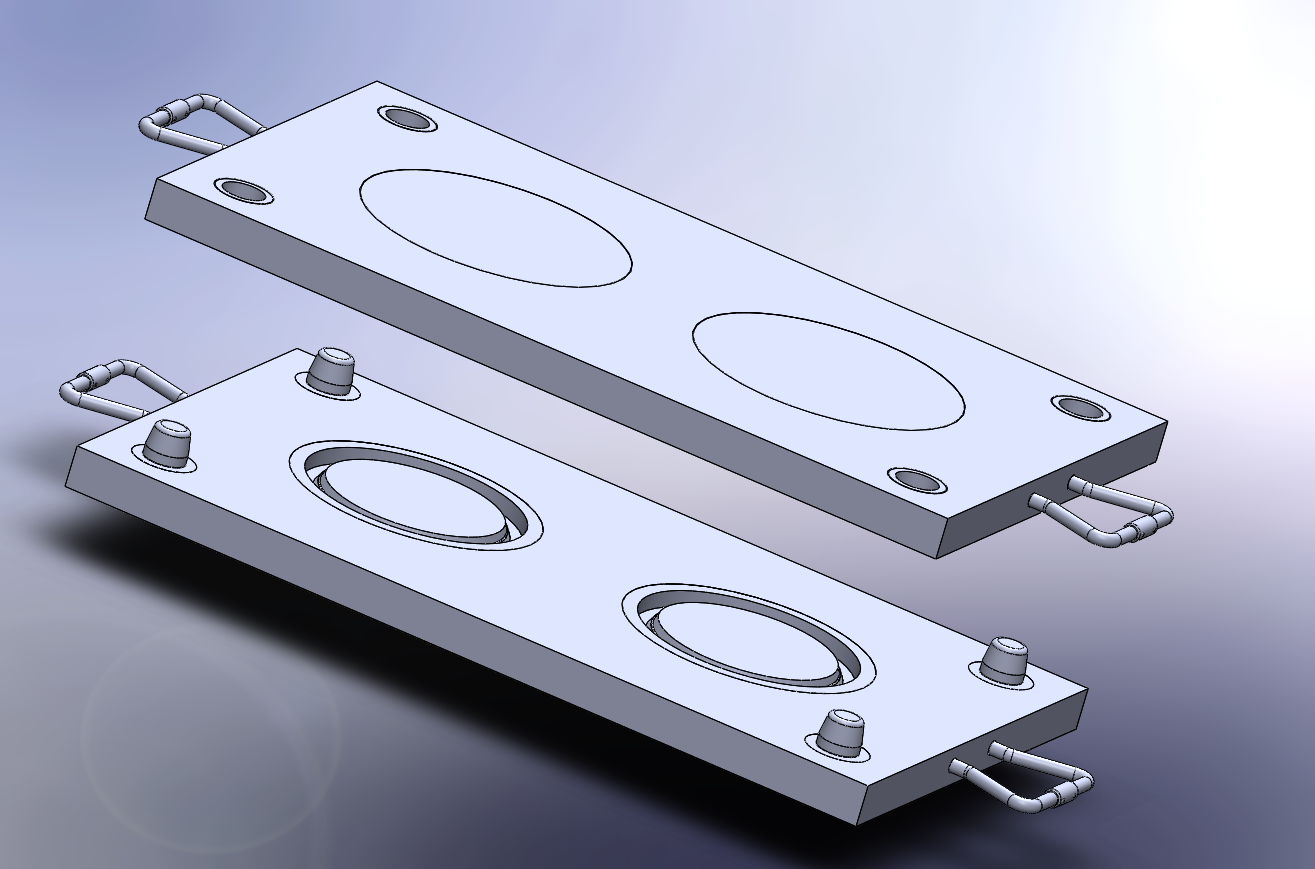

Сборка.SLDASM
Манжета
Ручка
