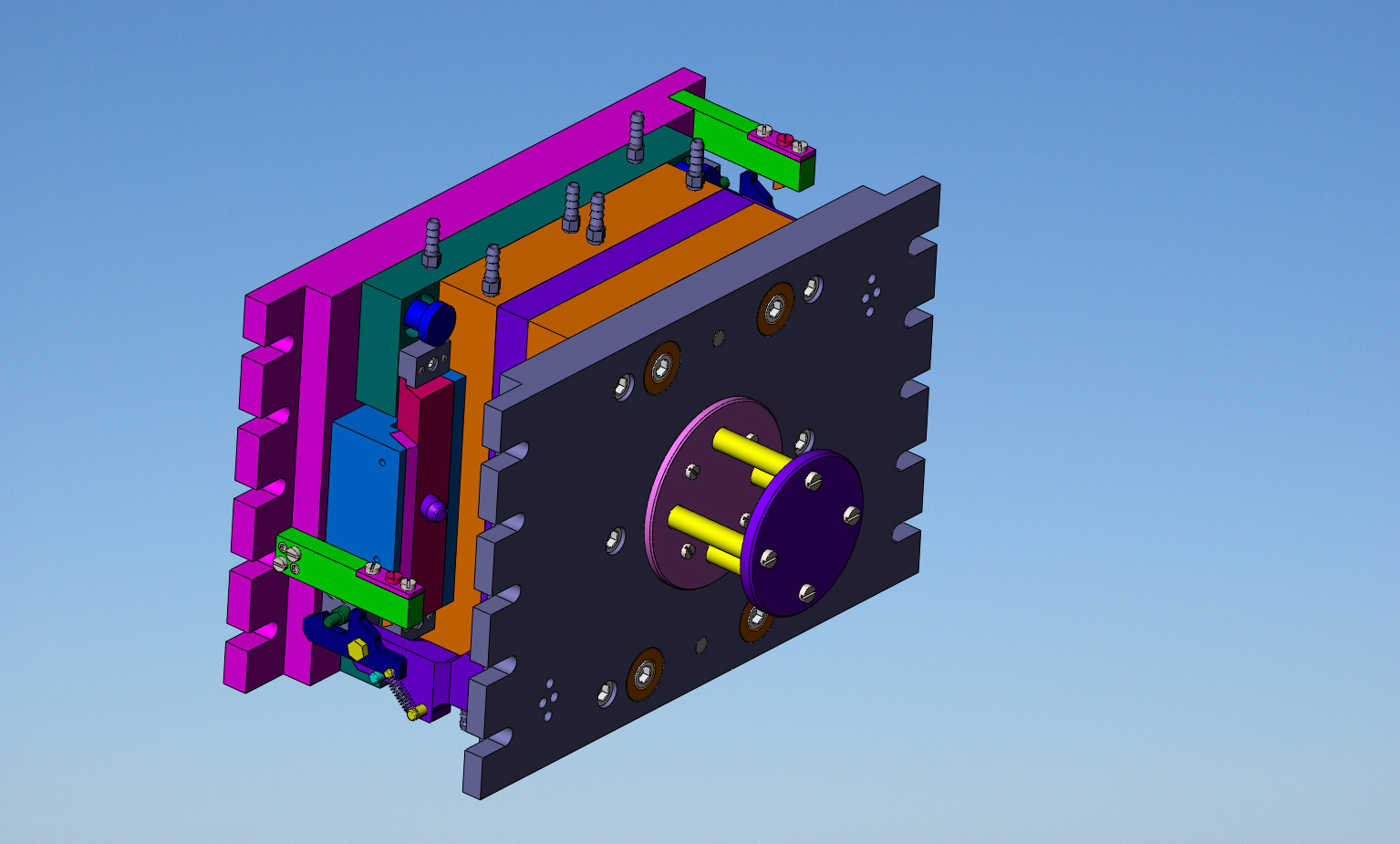

Пресс-форма для изготовления облицовки поперечины багажника ВАЗ-2111. 4 места. Холодноканальная. Для термопластавтоматов с объемом впрыска более 250 куб.см. В производство не запускалась. Для ознакомления с конструкцией имеющей ползуны на неподвижной части, когда боковое отверстие расположено в матрице.
