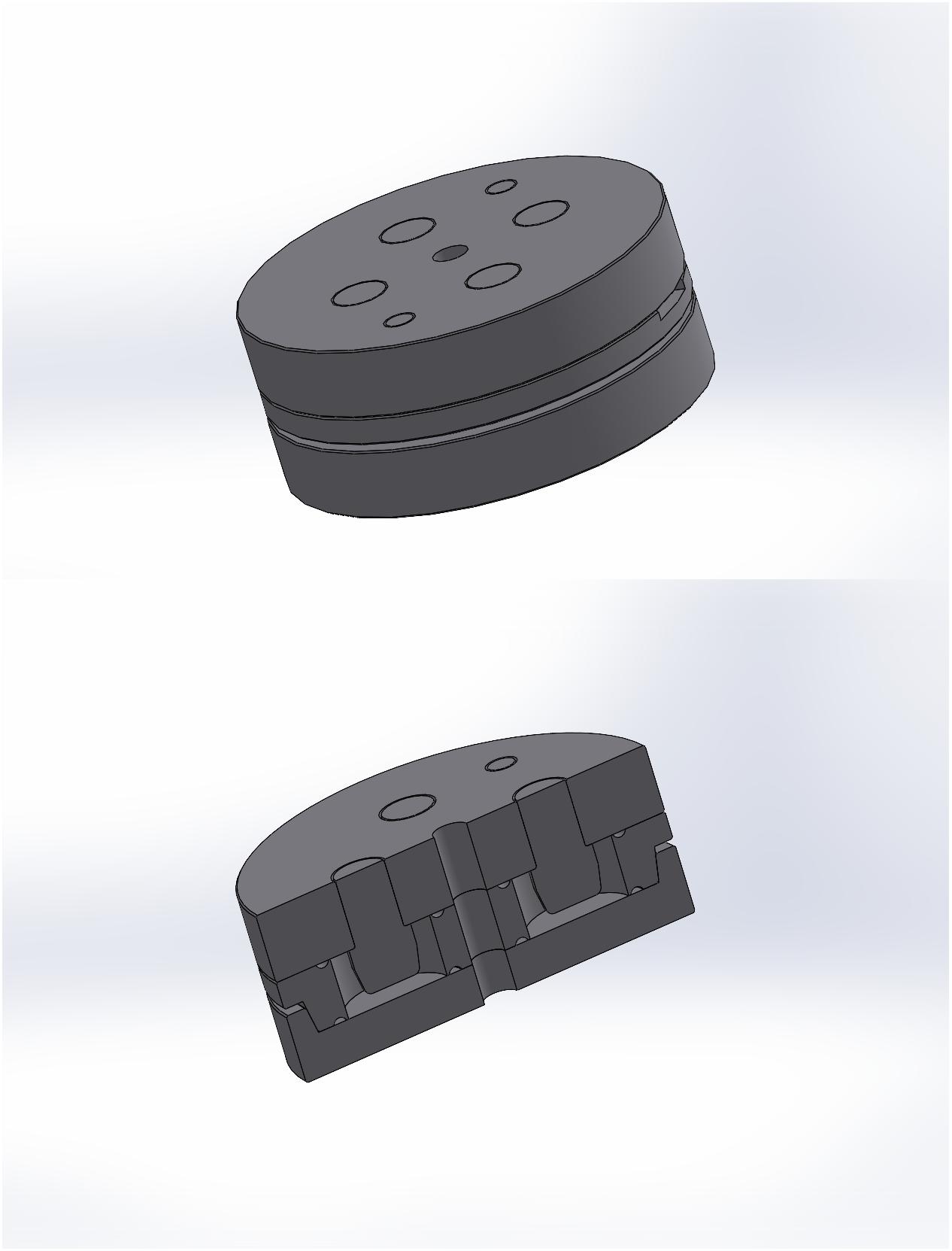

Пресс форма для резиновой втулки с армированием

Пресс форма для резиновой втулки с армирование. Литье резины осуществляется компрессионным способом.

Состав: Сборочный чертеж, Спецификация, Чертеж изделия, Деталировка, 3D Сборка

Софт: SolidWorks 15

Файлы:

ПФ-001-00 Спецификация.SLDDRW

Втулка Сборка.SLDASM

ПФ-001-04, Колонка.SLDPRT

Втулка.SLDPRT

ПФ-001-02, Обойма.SLDPRT

ПФ-001-05, Направляющая колонка.SLDPRT

ПФ-001-01, Нижняя плита.SLDPRT

ПФ-001-00 Сборка.SLDASM

ПФ-001-05, Направляющая колонка.SLDDRW

ПФ-001-04, Колонка.SLDDRW

ПФ-001-00 Сборка.SLDDRW

Втулка Сборка.SLDDRW

ПФ-001-03, Верхняя плита.SLDDRW

ПФ-001-01, Нижняя плита.SLDDRW

ПФ-001-06, Втулка.SLDDRW

ПФ-001-02, Обойма.SLDDRW

ПФ-001-03, Верхняя плита.SLDPRT

ПФ-001-06, Втулка.SLDPRT

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
